Tabla B-5. Asignaciones de patas del conector USB
Conector del adaptador de red integrado
Los adaptadores de red integrados del sistema funcionan como tarjetas de expansión de red aparte y proporcionan una comunicación rápida entre servidores
y estaciones de trabajo. En la
se muestran los números de pata para el conector de red, y en la
se definen las asignaciones de patas para
el mismo.

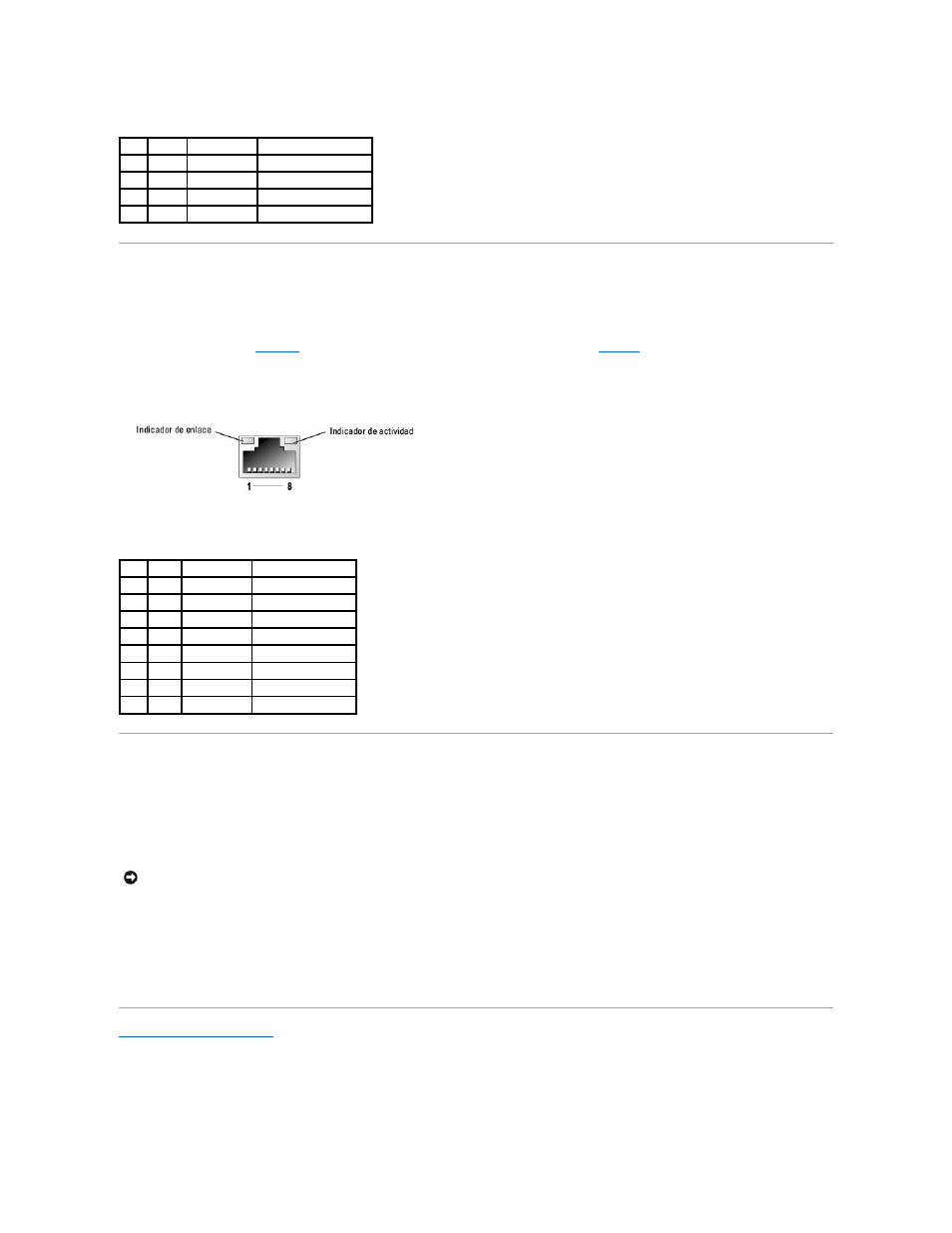

Figura B-6. Conector del adaptador de red
Tabla B-6. Asignaciones de patas para el conector del adaptador de red
Requisitos para los cables de red
Los adaptadores de red admiten un cable Ethernet UTP equipado con un conector estándar compatible con RJ
-45. Tenga presente las siguientes restricciones
para la conexión de cables.
l
Utilice cables y conectores de la categoría 5 o superior.
l
No permita que la longitud del cable (desde una estación de trabajo hasta un conector central) supere los 100 m.
Para obtener pautas detalladas sobre el funcionamiento de una red, consulte "Systems Considerations of Multi-Segment Networks" (Consideraciones sobre
sistemas de redes de varios segmentos) en el estándar IEEE 802.3.
Regresar a la página de contenido
Pata Señal
E/S
Definición
1
Vcc
No disponible Voltaje de alimentación
2
DATA
E
Entrada de datos
3
+DATA S
Salida de datos
4
GND
No disponible Tierra de señal
Pata Señal E/S
Definición
1
TD+
S
Salida de datos (+)
2
TD-
S
Salida de datos (-)
3
RD+
E
Entrada de datos (+)
4
NC
No disponible Sin conexión
5
NC
No disponible Sin conexión
6
RD-
E
Entrada de datos (-)
7
NC
No disponible Sin conexión
8
NC
No disponible Sin conexión
AVISO:
para evitar interferencias de línea, las líneas de voz y de datos deben estar en fundas separadas.
