Instalación de un conjunto de ventilador
1.

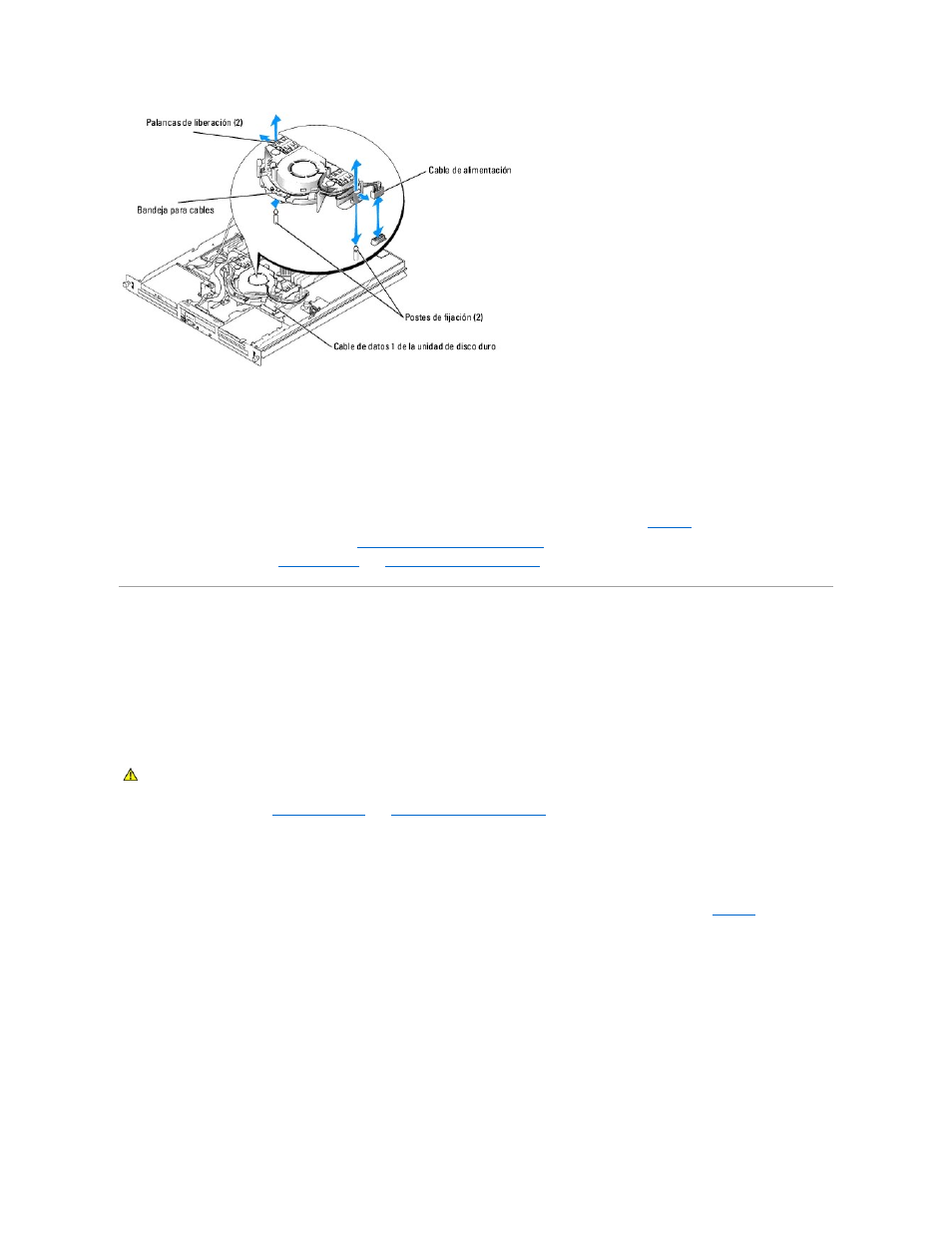

Alinee los orificios del conjunto de ventilador con los dos postes de fijación del conjunto de ventilador.
2.
Baje el conjunto de ventilador hasta que las palancas de liberación encajen en los postes de fijación.
3.
Pase el cable de datos 1 de la unidad de disco duro por la bandeja para cables del conjunto de ventilador.
4.
Vuelva a conectar el cable de datos 1 a la unidad de disco duro.
5.
6.
Instale la cubierta de refrigeración. Consulte "
Instalación de la cubierta de refrigeración
7.
Cierre el sistema. Consulte "
Cierre del sistema
" en "
Solución de problemas del sistema
".
Fuente de alimentación
El sistema admite una sola fuente de alimentación no redundante.
Extracción de la fuente de alimentación
1.
Abra el sistema. Consulte "
Apertura del sistema
" en "
Solución de problemas del sistema
".
2.
Desconecte los siguientes cables de la fuente de alimentación:
a.
P3 del grupo de cables de la unidad de disco duro
b.
P2 del conector CN2 de la placa base
c.
P1 del conector CN1 de la placa base
3.
Afloje el tornillo cautivo situado en la parte frontal de la fuente de alimentación encargado de fijar ésta al chasis. Consulte la
4.
Deslice la fuente de alimentación hacia delante y levántela para extraerla del chasis.
Figura 6-5. Instalación y extracción de la fuente de alimentación
PRECAUCIÓN:
consulte la Guía de información del sistema para obtener información completa sobre las precauciones de seguridad, la
manipulación de las piezas internas del ordenador y la protección contra descargas electrostáticas.
