Placa de expansión, Figura 6, Extracción de una tarjeta de expansión – Dell PowerEdge 750 User Manual
Page 54: Extracción de la placa de expansión
5.
Vuelva a colocar la pieza de fijación de tarjetas de expansión. Consulte la
.
6.
Conecte los cables internos o externos a la tarjeta de expansión.
7.
Cierre el sistema. Consulte "
Cierre del sistema
" en "
Solución de problemas del sistema
".

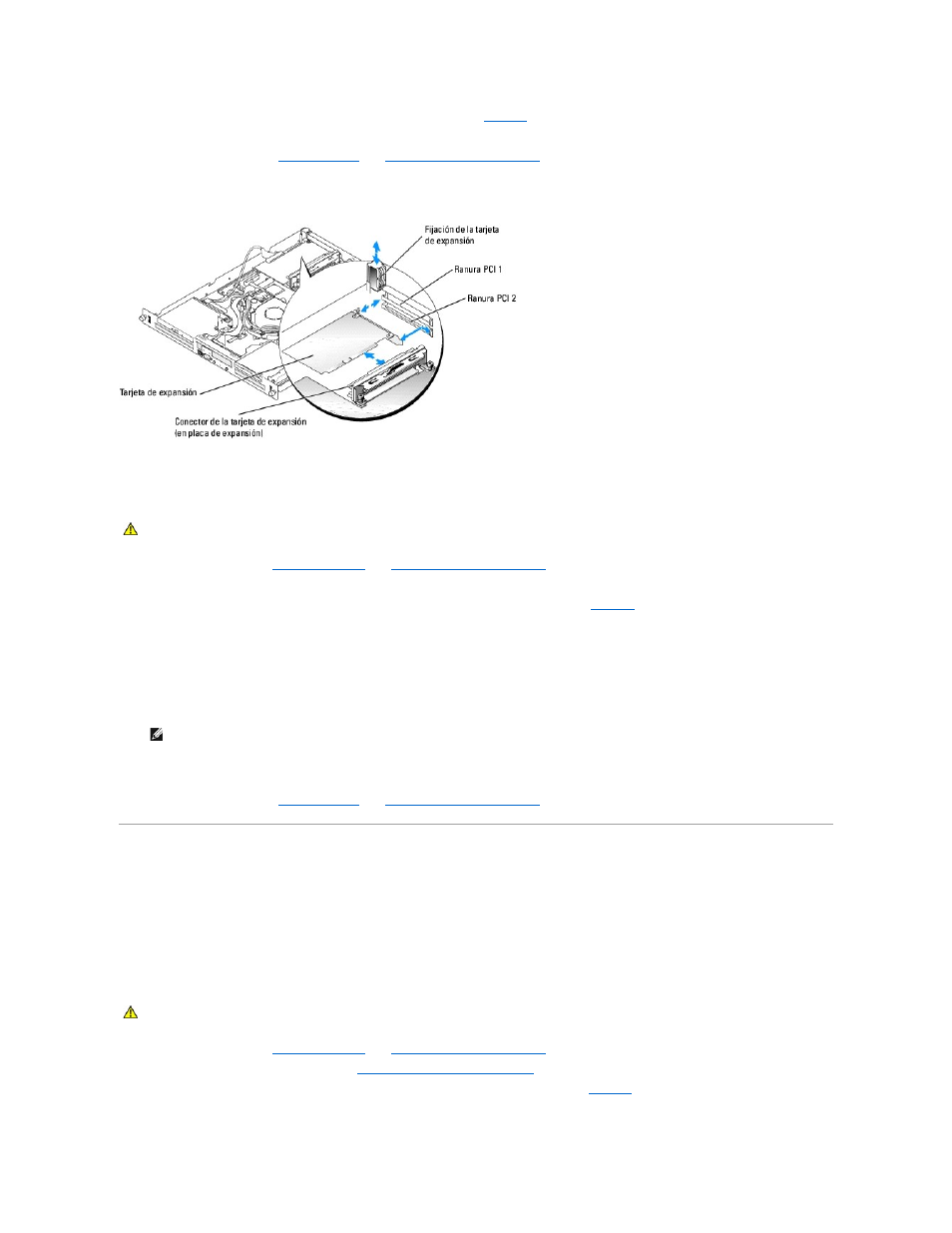

Figura 6-6. Instalación y extracción de tarjetas de expansión
Extracción de una tarjeta de expansión
1.
Abra el sistema. Consulte "
Apertura del sistema
" en "
Solución de problemas del sistema
".
2.
Desconecte los cables internos o externos de la tarjeta de expansión.
3.
Extraiga la pieza de fijación de tarjetas de expansión situada junto a las ranuras PCI. Consulte la
4.
Sujete la tarjeta de expansión y extráigala con cuidado del conector de la placa de expansión.
Si extrae una tarjeta controladora SCSI, desconecte los cables de la tarjeta que se conecta a las unidades de disco duro SCSI.
5.
Si va a extraer la tarjeta de forma permanente, vuelva a instalar el cubrerranuras en la abertura de la ranura para tarjetas vacía.
6.
Vuelva a colocar la pieza de fijación de tarjetas de expansión.
7.
Cierre el sistema. Consulte "
Cierre del sistema
" en "
Solución de problemas del sistema
".
Placa de expansión
La placa de expansión proporciona dos ranuras para tarjetas de expansión.
Extracción de la placa de expansión
1.
Abra el sistema. Consulte "
Apertura del sistema
" en "
Solución de problemas del sistema
".
2.
Extraiga las tarjetas de expansión. Consulte "
Extracción de una tarjeta de expansión
3.
Desatornille los dos tornillos cautivos que fijan la placa de expansión a la placa base. Consulte la
.
4.
Desde la parte posterior del sistema, deslice la placa de expansión hacia la derecha para desconectar dicha placa de la placa base, y saque la placa de
PRECAUCIÓN:
consulte la Guía de información del sistema para obtener información completa sobre las precauciones de seguridad, la
manipulación de las piezas internas del ordenador y la protección contra descargas electrostáticas.
NOTA:
es necesario instalar cubrerranuras en las ranuras para tarjeta de expansión vacías a fin de cumplir la certificación FCC del sistema. Los
cubrerranuras también evitan que entre polvo y suciedad en el sistema, y contribuyen al enfriamiento y la circulación del aire adecuados dentro
del sistema.
PRECAUCIÓN:
consulte la Guía de información del sistema para obtener información completa sobre las precauciones de seguridad, la
manipulación de las piezas internas del ordenador y la protección contra descargas electrostáticas.
