Conector de vídeo
Puede conectar un monitor compatible con VGA a la controladora de vídeo integrada del sistema mediante un conector D subminiatura de alta densidad de 15
patas. En la
figura B -4 se muestran los números de pata del conector de vídeo, y en la tabla B -4 se definen las asignaciones de patas para el mismo.

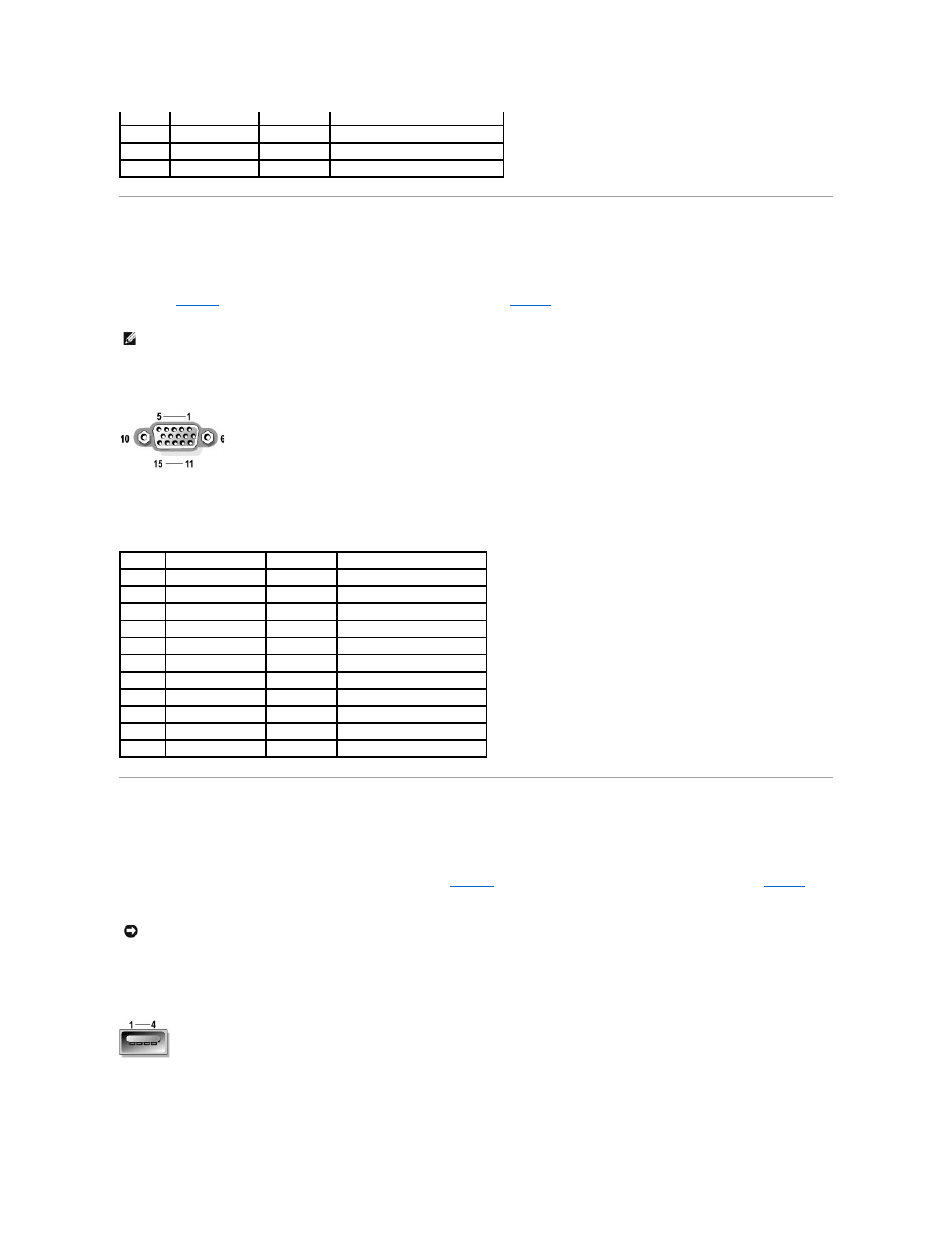

Figura B-4. Números de patas del conector de vídeo
Tabla B-4. Asignaciones de patas del conector de vídeo
Conector USB
Los conectores USB del sistema admiten periféricos compatibles con USB, como teclados, ratón e impresoras, y también pueden admitir dispositivos
compatibles con USB como unidades de disquete y unidades de CD. En la
figura B -5 se muestran los números de pata del conector USB, y en la tabla B -5 se
definen las asignaciones de patas para el mismo.
Figura B-5. Números de patas del conector USB
4 FVcc No disponible Tensión de alimentación con fusibles
5 KBCLK o MFCLK E/S Reloj del teclado o del ratón
6 NC No disponible Sin conexión
Cubierta No disponible No disponible Tierra del chasis
NOTA: al instalar la tarjeta de vídeo se desactiva automáticamente la controladora de vídeo integrada del sistema.
Pata Señal E/S Definición
1 RED S Vídeo rojo
2 GREEN S Vídeo verde
3 BLUE S Vídeo azul
4 NC No disponible Sin conexión
5-8, 10 GND No disponible Tierra de señal
9 VCC No disponible Vcc
11 NC No disponible Sin conexión
12 Salida de datos DDC S Datos de detección del monitor
13 HSYNC S Sincronización horizontal
14 VSYNC S Sincronización vertical
15 NC No disponible Sin conexión
AVISO: no conecte un dispositivo USB ni una combinación de dispositivos USB cuyo consumo máximo de corriente eléctrica sea superior a 500 mA por
canal o +5 V. Si se conectan dispositivos que superan este límite, es posible que los conectores USB se apaguen. Consulte la documentación
suministrada con los dispositivos USB para obtener información sobre sus capacidades máximas de corriente.
