Configuración automática del conector serie
La designación predeterminada del conector serie integrado es COM1. Si añade una tarjeta de expansión que contiene un conector serie cuya designación
coincide con la del conector integrado, la función de configuración automática del sistema reasigna el conector serie integrado a la siguiente designación
disponible. El conector COM nuevo y el conector COM reasignado comparten el mismo valor de IRQ. COM1 y COM3 comparten IRQ4, mientras que COM2 y
COM4 comparten IRQ3.
Antes de añadir una tarjeta que reasigne los conectores COM, revise la documentación incluida con el software para asegurarse de que éste tenga capacidad
para la nueva designación del conector COM.

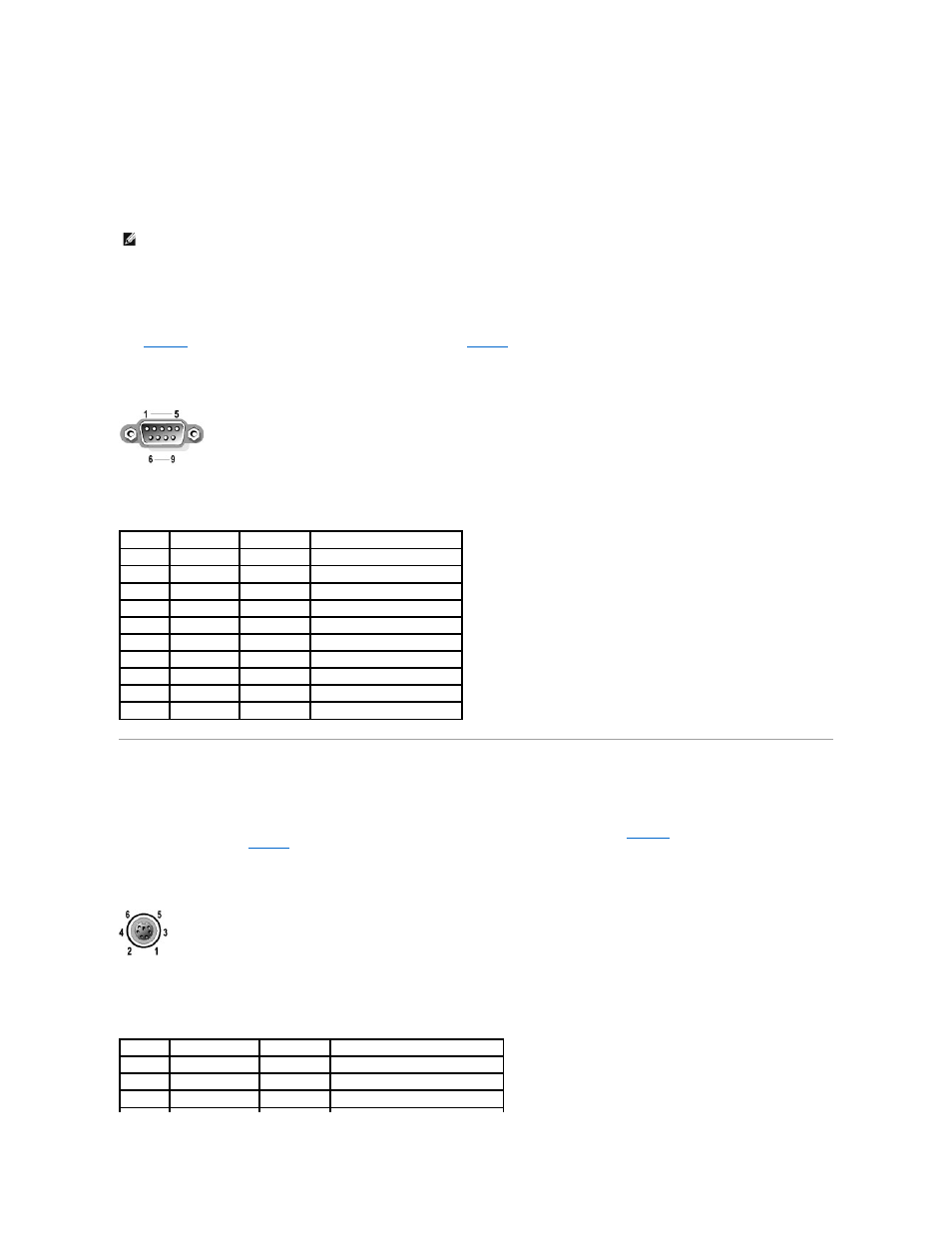

En la figura B -2 se muestran los números de patas del conector serie, y en la tabla B -2 se definen las asignaciones de patas del conector.
Figura B-2. Números de patas del conector serie
Tabla B-2. Asignaciones de patas del conector serie
Conectores para teclado y ratón compatibles con PS/2
Los cables de teclado y de ratón compatibles con PS/2 se enchufan a conectores DIN miniatura de 6 patas. En la figura B -3 se muestran los números de pata
de estos conectores, y en la tabla B -3 se definen las asignaciones de patas para los mismos.
Figura B-3. Números de patas de los conectores para ratón y teclado compatibles con PS/2
Tabla B-3. Asignaciones de patas para conector de teclado y ratón
NOTA: si dos conectores COM comparten un valor de IRQ, es posible que no puedan utilizarse al mismo tiempo. Además, si se instalan una o más
tarjetas de expansión con conectores serie designados como COM1 y COM3, el conector serie integrado se desactivará.
Pata Señal E/S Definición
1 DCD E Detección de portador de datos
2 SIN E Entrada serie
3 SOUT S Salida serie
4 DTR S Terminal de datos listo
5 GND No disponible Tierra de señal
6 DSR E Conjunto de datos listo
7 RTS S Petición para enviar
8 CTS E Listo para enviar
9 RI E Indicador de llamada
Cubierta No disponible No disponible Tierra del chasis
Pata Señal E/S Definición
1 KBDATA o MFDATA E/S Datos del teclado o del ratón
2 NC No disponible Sin conexión
3 GND No disponible Tierra de señal
