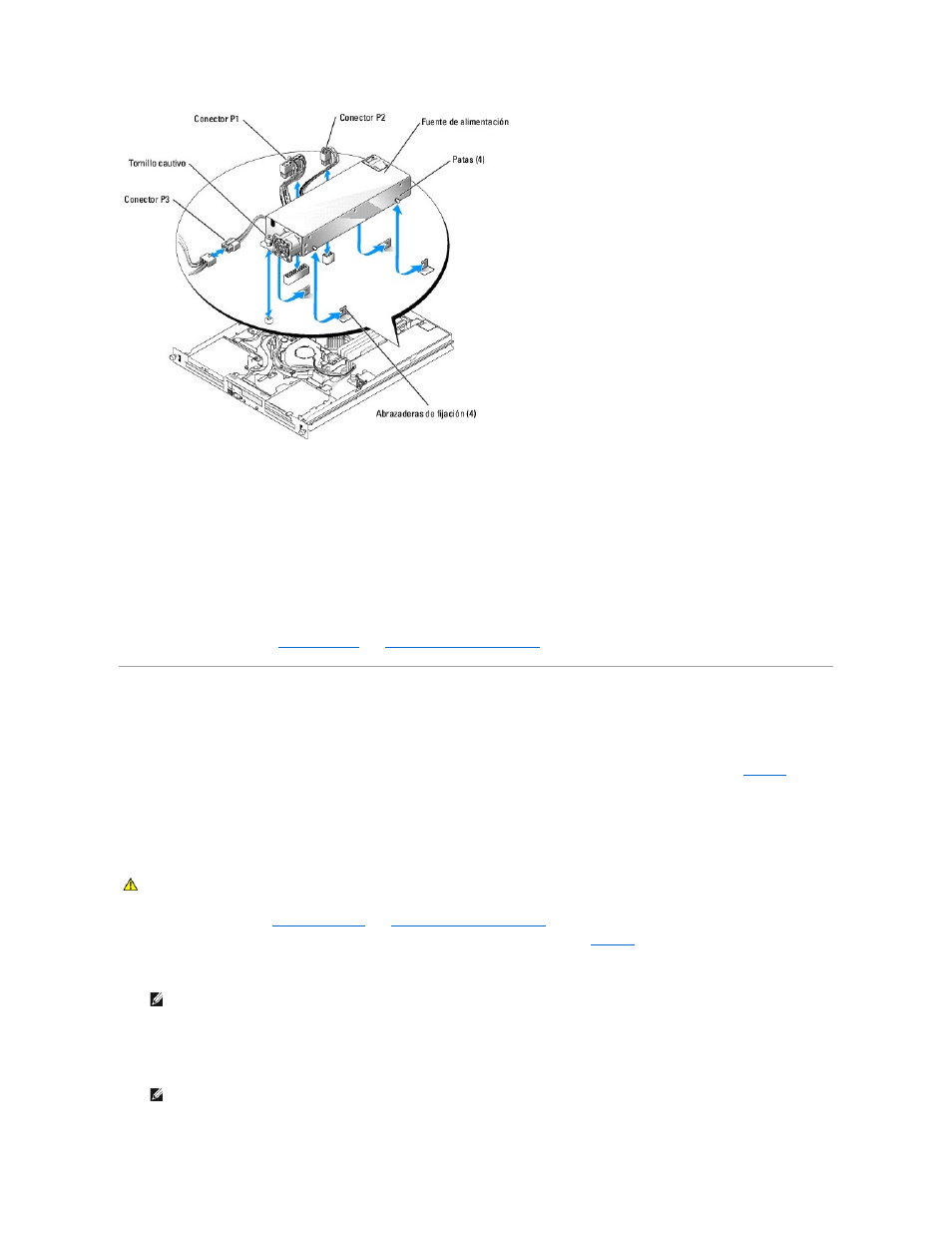

Instalación de la fuente de alimentación
1. Introduzca la fuente de alimentación en el chasis y deslícela hacia detrás hasta que las cuatro patas de la fuente de alimentación queden insertadas en
las abrazaderas de fijación.
2. Apriete el tornillo cautivo situado en la parte frontal de la fuente de alimentación encargado de fijar ésta al chasis.
3. Conecte los siguientes cables de la fuente de alimentación:
a. P3 al grupo de cables de la unidad de disco duro
b. P2 al conector CN2 de la placa base
c. P1 al conector CN3 de la placa base
4. Cierre el sistema. Consulte " Cierre del sistema " en " Solución de problemas del sistema ".
Tarjetas de expansión
El sistema admite hasta dos tarjetas de expansión PCI que se instalan en los conectores de una placa de expansión. La ranura superior admite tarjetas de
expansión PCI de 32 bits a 33 MHz (5,0 V), y la ranura inferior admite tarjetas de expansión PCI
-X de 64 bits a 66-MHz (3,3 V). Consulte la figura A -4 . Si va a
instalar una tarjeta controladora de acceso remoto, debe instalarse en la ranura superior de la placa de expansión. Instale la mayoría de las tarjetas
controladoras RAID y controladoras SCSI en la ranura inferior.
Instalación de una tarjeta de expansión
1. Abra el sistema. Consulte " Apertura del sistema " en " Solución de problemas del sistema ".
2. Extraiga la pieza de fijación de tarjetas de expansión situada junto a las ranuras PCI. Consulte la figura 6 -6 .
3. Extraiga el cubrerranuras de la ranura que va a utilizar.
4. Inserte firmemente la tarjeta de expansión en el conector para tarjetas de expansión de la placa de expansión hasta que la tarjeta quede bien
colocada, procurando no quitar la placa de expansión de la placa base.
PRECAUCIÓN: consulte la Guía de información del sistema para obtener información completa sobre las precauciones de seguridad, la
manipulación de las piezas internas del ordenador y la protección contra descargas electrostáticas.
NOTA: guarde el cubrerranuras por si debe extraer la tarjeta de expansión. Los cubrerranuras deben instalarse en ranuras para tarjetas de
expansión vacías a fin de cumplir la certificación de la FCC (Comisión Federal de Comunicaciones) del sistema. Los cubrerranuras también evitan
que entre polvo y suciedad en el sistema, y contribuyen al enfriamiento y la circulación del aire adecuados dentro del sistema.
NOTA: asegúrese de que el soporte de la tarjeta de expansión también se inserte en la ranura de fijación del panel posterior del chasis.
