53
PT

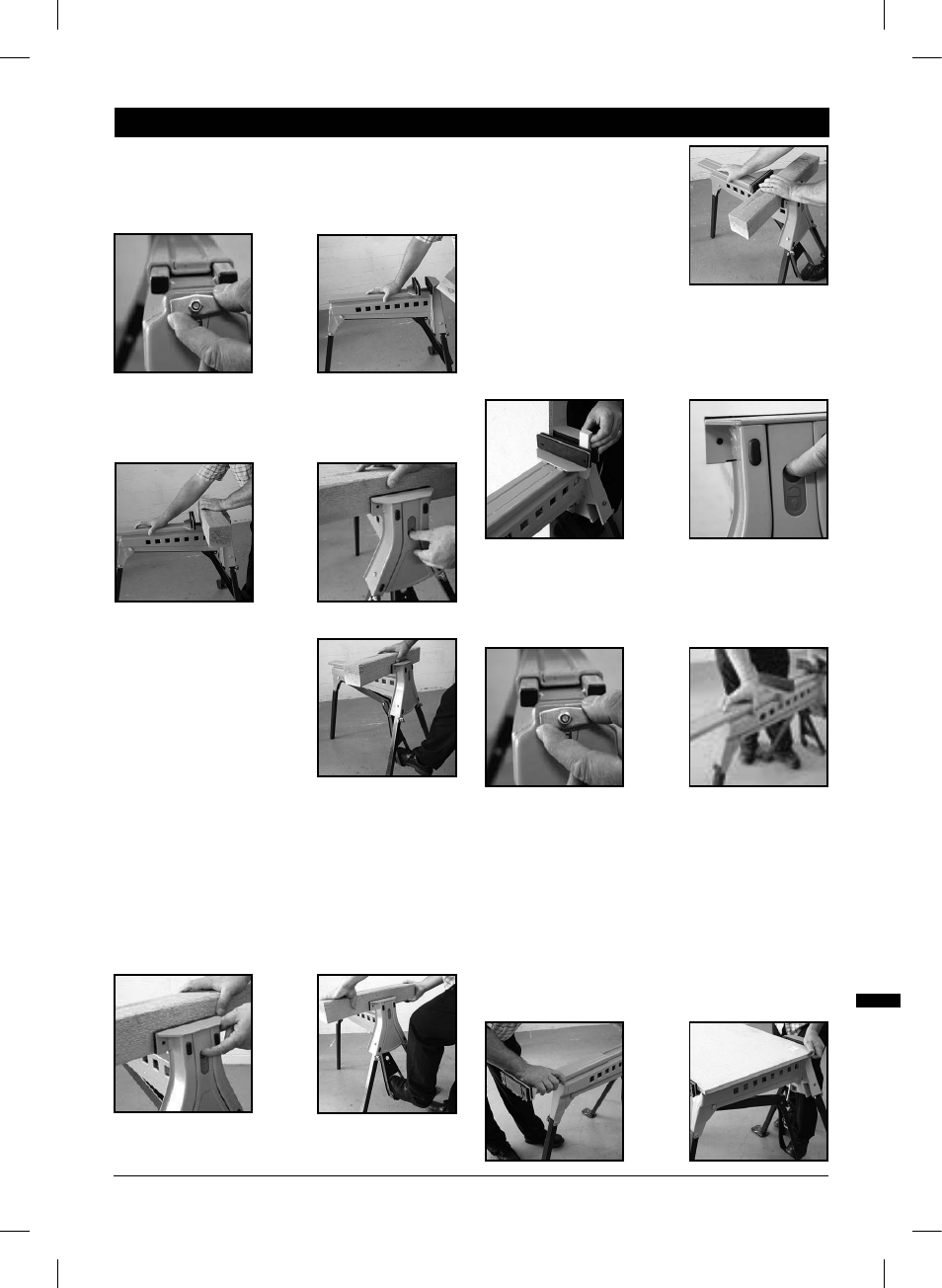

OPERAÇÃO BÁSICA
Aperto
1. Verifique se a Aba de travamento da garra móvel (3) está na
posição ‘horizontal’ e empurre a Garra móvel (15) para trás até
que sua peça de trabalho encaixe entre as garras
2. Coloque a peça de trabalho contra a Garra fixa (14) e deslize a
garra móvel para frente até que ela toque a peça de trabalho
Observação: A garra pode também ser avançada pressionando o
Pedal (8) repetidamente.
3. Deslize a Chave Travar/Liberar (13) para baixo, na posição
‘travado’.
Observação: Se preferir é possível
travar após a peça de trabalho estar
retida.
4. Aplique pressão para baixo no
Pedal (8) até que uma força de
retenção suficiente tenha sido
aplicada
Observação: Para obter uma força
adicional você pode subir no Pedal (no
máximo 100 kg), mas não pule sobre ele, porque ele poderia ser
danificado.
Liberação
1. Deslize a Chave Travar/Liberar (13) para cima, para a posição
‘liberar’.
2. Pressione o Pedal (8) e permita que ele retorne e libere a peça
de trabalho
Observação: Assegure-se de estar apoiando a peça de trabalho
para evitar sua queda quando a garra for liberada.
Observação: Se você tiver prendido o objeto com muita força,
poderá ter que exercer mais pressão no Pedal antes que ele seja
liberado.
OPERAÇÃO
3. Deslize a Garra móvel (15) para trás
e remova sua peça de trabalho
OPERAÇÃO AVANÇADA
Prendendo com um lado da garra
• Algumas peças grandes e de
formato complicado só podem ser
fixadas usando um lado das garras
Observação: Coloque sempre um espaçador (da mesma
espessura da sua peça de trabalho) no outro lado das garras, para
evitar que a Garra móvel (15) fique empenada.
Fixação de objetos grandes (460 mm a 956 mm)
• A Garra móvel (15) pode ser invertida para acomodar peças de
trabalho medindo entre 460 mm e 956 mm:
1. Coloque a Chave Travar/Liberar (13) na posição ‘liberar’, e
assegure-se de que o Pedal (8) esteja liberado.
2. Verifique se a Aba de travamento da garra móvel (3) está na
posição horizontal
3. Deslize a Garra móvel totalmente para fora de seus trilhos
4. Gire a Garra móvel em 180°, e reinsira-a no trilho.
Observações:
• Quando estiver prendendo objetos com a Garra móvel (15)
invertida, assegure-se de que a peça de trabalho esteja
apoiada na garra deslizante e paralela a ela. Evite prender
peças de trabalho na ponta das garras (com espaço entre a
peça de trabalho e a base da Garra móvel) porque uma pressão
excessiva do pedal poderia danificar a unidade
• Quando estiver prendendo materiais grandes ou pesados,
providencie um suporte auxiliar (como o MSA200 Triton Multi-
Stand 330090) para evitar que o SuperJaws possa tombar.
Operação
