Bestimmungsgemäße Verwendung / Auspacken des Gerätes / Vor Inbetriebnahme
BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei den Triton-SuperJaws handelt es sich um einen mobilen
Spannbock zum Einspannen unterschiedlichster Werkstücke für
eine Vielzahl an Anwendungsbereichen.
AUSPACKEN DES GERÄTES
• Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es.
Machen Sie sich vollständig mit allen seinen Eigenschaften und
Funktionen vertraut.
• Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs
vorhanden und in einwandfreiem Zustand sind. Sollten Teile
fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor
Sie das Werkzeug verwenden.
VOR INBETRIEBNAHME
AUFBAUEN

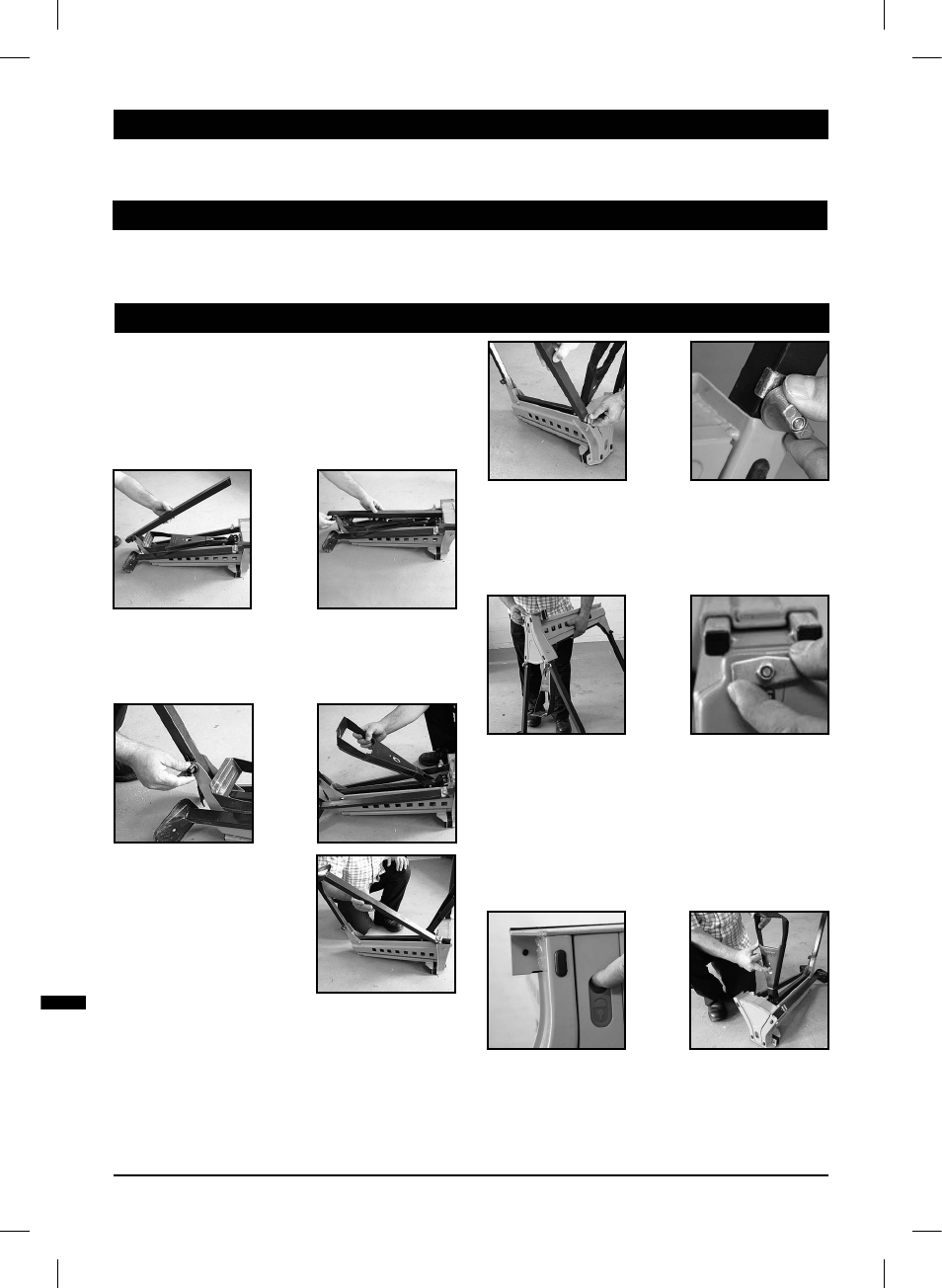

1. Legen Sie den SuperJaws-Spannbock umgekehrt auf
den Boden, lösen Sie die Feststellschraube für das
hintere Gerätestandbein (5) und schieben Sie das hintere
Gerätestandbein (6) aus seiner Transportposition.
• Schwenken Sie das hintere Gerätestandbein bis fast an die
vordere Spannbackenauflage.
• Schieben Sie es bis zum Anschlag nach vorn, heben Sie es
dann an und schieben Sie es bis zum Anschlag hinten in sein
Gehäuse. Ziehen Sie anschließend die Feststellschraube an.
2. Heben Sie das Fußpedal (8) an, bis es mit einem Klickgeräusch
einrastet.
3. Ziehen Sie die vorderen
Gerätestandbeine (9) soweit
wie möglich heraus. Drehen
Sie dann die vorderen
Standbeinarretierungen (11)
im Uhrzeigersinn, bis der
abgerundete Teil des Knopfes sich
wie in der Abbildung gezeigt am
Standbeingehäuse festzieht.
• Beim erstmaligen Aufbau sind
unter Umständen mehrere Umdrehungen notwendig, bis die
Klemmen festgezogen sind. Zum Lösen der Gerätestandbeine
beim Zusammenlegen ist nur eine halbe Umdrehung
notwendig.
4. Stellen Sie den SuperJaws-Spannbock richtig herum auf und
prüfen Sie erneut, ob alle Gerätestandbeine richtig befestigt
sind.
5. Drehen Sie den Feststellhebel für die bewegliche Spannbacke
(3) in die waagerechte Stellung. Der SuperJaws-Spannbock ist
jetzt einsatzbereit.
ZUSAMMENLEGEN
• Folgen Sie zum Zusammenlegen den oben genannten
Schritten in umgekehrter Reihenfolge. Achten Sie dabei darauf,
dass
• Sich der Spannbacken-Feststellschalter (13) in der
Ausspannstellung befindet;
• Die Fußpedalarretierung (10) zum Lösen und Zusammenlegen
des Fußpedals (8) verwendet wird;
• Sich der Feststellhebel für die bewegliche Spannbacke (3) in
der senkrechten Stellung befindet, damit die Spannbacke nicht
herausrutschen kann;
• Das hintere Gerätestandbein (6) vollständig im Gehäuse sitzt
und die Feststellschraube für das hintere Gerätestandbein (5)
fest angezogen ist.
