21
F
Avant utilisation / Instructions d’utilisation
• Lorsque il est entièrement replié,
le pied arrière devient une poignée
de transport pour une plus grande
facilité de transport.

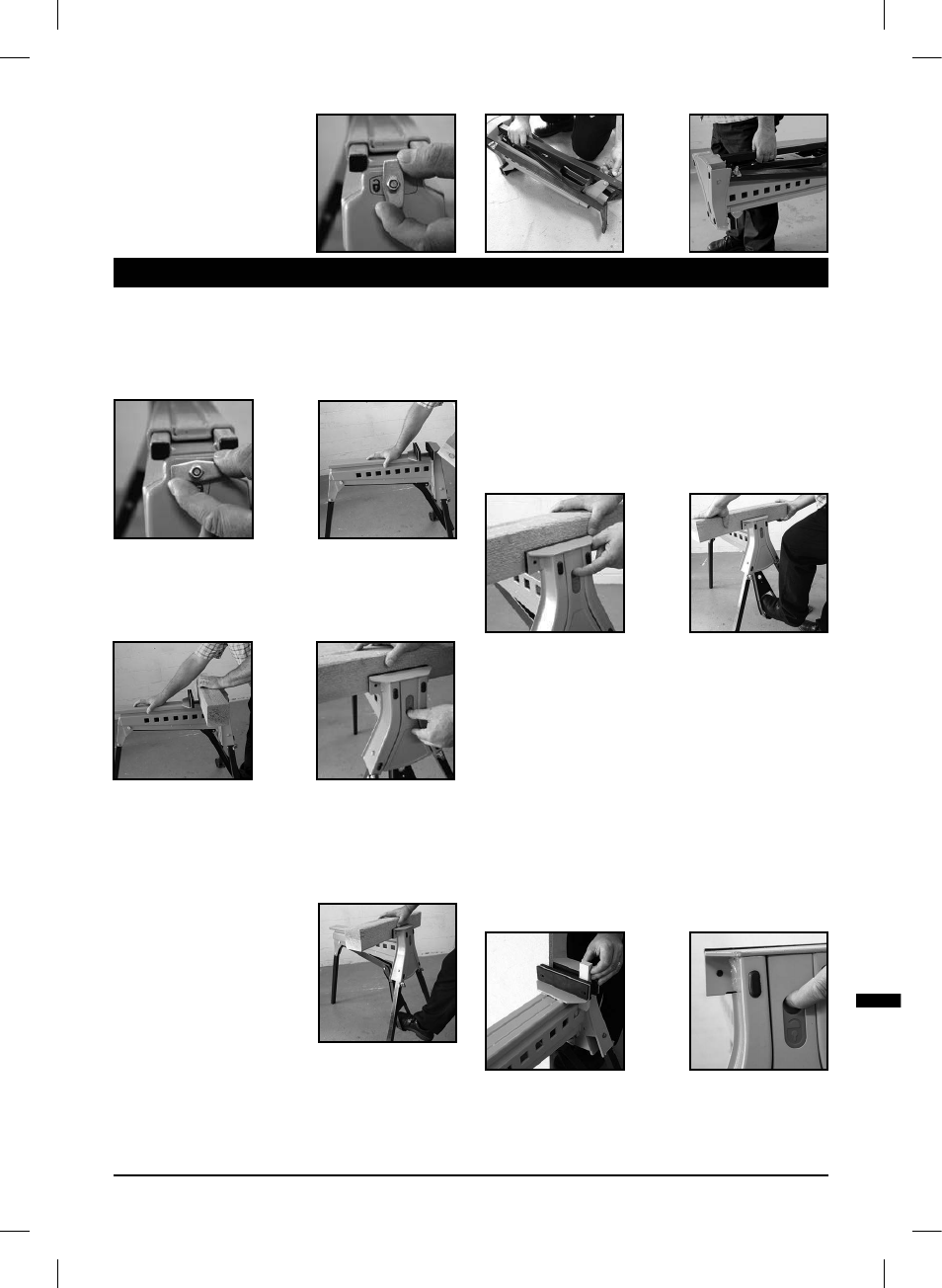

INSTRUCTIONS D’UTILISATION
UTILISATION DE BASE
Serrage
1. Vérifiez que le loquet de verrouillage de la mâchoire coulissante
(3) est en position horizontale puis poussez la mâchoire
coulissante (15) vers l’arrière jusqu’à ce que votre pièce de
travail puisse être insérée entre les deux mâchoires.
2. Placez la pièce de travail contre la mâchoire fixe (14) et faites
coulisser la mâchoire coulissante vers l’avant jusqu’à ce qu’elle
entre en contact avec la pièce de travail.
Remarque : La mâchoire peut également être coulissée vers
l’avant en appuyant plusieurs fois sur la pédale (8).
3. Positionnez le bouton de verrouillage / déverrouillage du
serrage (13) sur la position “verrouillée” en le faisant coulisser
vers le bas.
Remarque : Si vous préférez, ce bouton peut être verrouillé après
le serrage définitif de la pièce de travail.
4. Appuyez sur la pédale (8) (vers le bas) jusqu’à ce qu’une
force de serrage suffisante ait été
appliquée sur la pièce de travail.
Remarque : Pour appliquer une force
de serrage supplémentaire, vous
pouvez vous tenir debout sur la pédale
(100 kg maximum) mais ne sautez pas
dessus, car cela pourrait endommager
l’appareil.
Desserrage
1. Positionnez le bouton de verrouillage / déverrouillage du
serrage (13) sur la position “déverrouillée” en le faisant
coulisser vers le haut.
2. Appuyez sur la pédale (8) puis laissez-la remonter. Desserrez
ensuite la pièce de travail.
Remarque : Assurez-vous de bien soutenir la pièce de travail pour
l’empêcher de tomber une fois que les mâchoires sont desserrées.
Remarque : Si vous avez très fortement serré l’objet, vous devrez
peut-être appuyer plus fortement sur la pédale pour enclencher le
mécanisme de desserrage.
3. Faites coulisser la mâchoire coulissante (15) vers l’arrière et
retirez la pièce de travail.
UTILISATION AVANCÉE
Serrage d’un seul côté de la mâchoire
Le serrage des grandes pièces ou des pièces encombrantes peut
parfois se faire uniquement sur un seul côté des mâchoires de
serrage.
Remarque : Insérez toujours une entretoise (de la même épaisseur
que celle de la pièce de travail) de l’autre côté des mâchoires pour
empêcher la déformation de la mâchoire coulissante (15).
Serrage de grandes pièces (de 460 mm à 956 mm)
La mâchoire coulissante (15) peut être retournée pour serrer des
pièces de travail aux dimensions comprises entre 460 mm et 956
mm.
