20

F

Usage conforme / Déballage / Avant utilisation

USAGE CONFORME

SuperJaws est un étau/tréteau portable pour serrer une grande

variété de pièce de travail pour une multitude d’applications

DÉBALLAGE

AVANT UTILISATION

• Déballez le produit avec soin. Veillez à retirer tout le

matériau d’emballage et familiarisez-vous avec toutes les

caractéristiques du produit.

• Si des pièces sont endommagées ou manquantes, faites-les

réparer ou remplacer avant d’utiliser l’appareil.

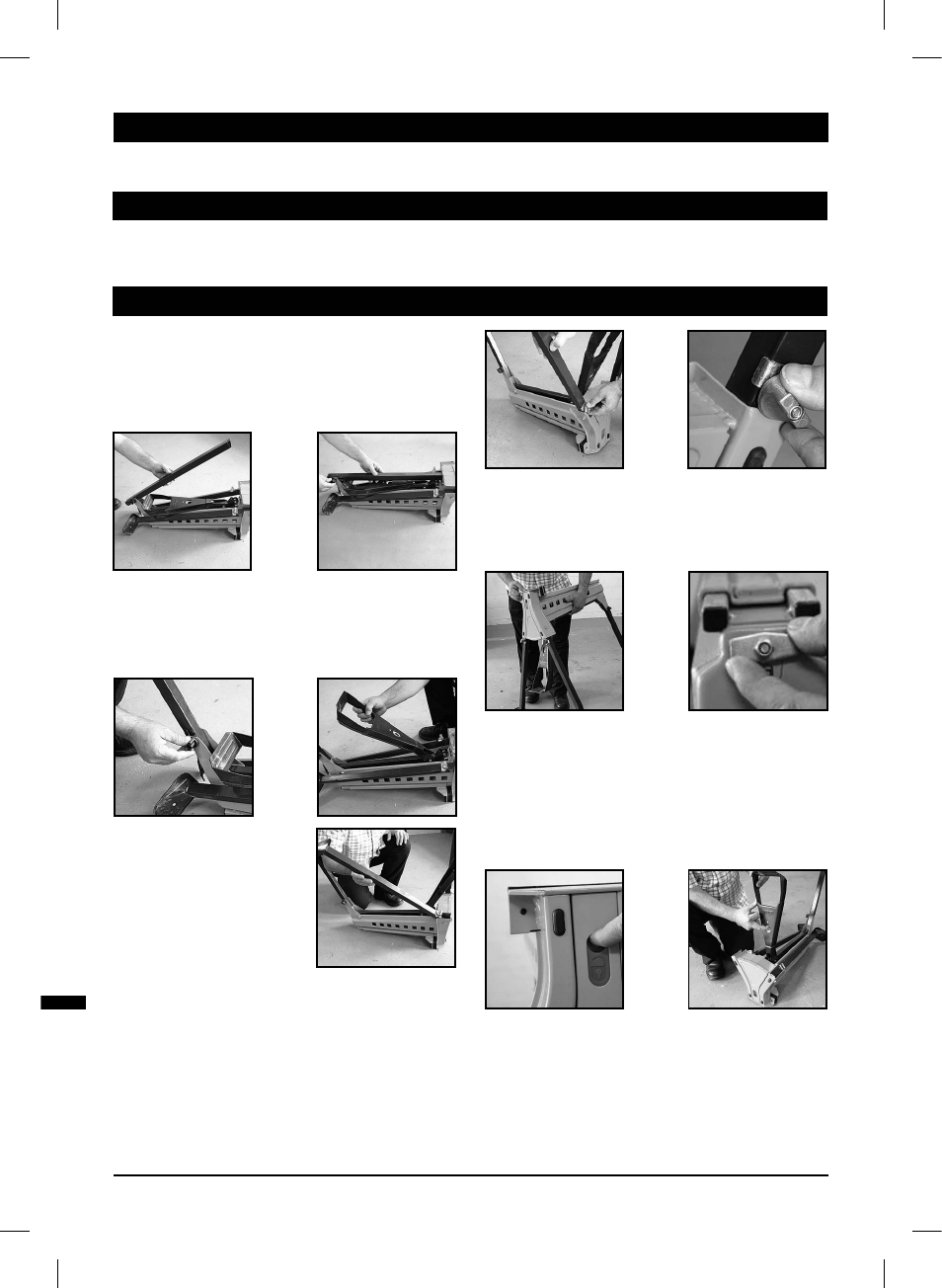

INSTALLATION
1. Avec le Superjaws placé à l’envers sur le sol, desserrez la

molette de verrouillage du pied arrière (5) et sortez le pied

arrière de sa position de rangement.

• Dégagez le pied arrière de la structure avant en le faisant

pivoter.

• Dépliez-le complètement puis soulevez-le et insérez-le

complètement dans son logement situé à l’arrière. Serrez la

molette.

2. Dépliez la pédale de serrage (8) jusqu’à ce qu’elle s’enclenche

en position avec un « clic ».

3. Dépliez les pieds avant (9) au

maximum puis verrouillez-les en

position en tournant les molettes

de verrouillage des pieds avant

(11) dans le sens des aiguilles

d’une montre jusqu’à ce que la

section arrondie de la molette soit

serrée contre le carter du pied,

comme indiqué.

• Lors du tout premier montage,

les molettes de verrouillage nécessiteront peut-être plusieurs

tours de serrage pour qu’elles soient serrées en position ; lors

du repliement, seulement un demi-tour sera nécessaire pour

replier les pieds.

4. Redressez le SuperJaws à l’endroit et vérifiez à nouveau que

tous les pieds sont fermement bloqués en position.

5. Positionnez le loquet de verrouillage de la mâchoire coulissante

(3) sur la position horizontale. Le SuperJaws est alors prêt à

l’emploi.

FOLDING
• Le repliement est la procédure inverse de celle indiquée ci-

dessus. Assurez-vous que :

• Le bouton de verrouillage / déverrouillage du serrage (13) est

en position “déverrouillée”

• Le bouton de verrouillage de la pédale (10) est utilisé pour

déverrouiller et replier la pédale (8).

• Le loquet de verrouillage de la mâchoire coulissante (3) est en

position “verticale” pour empêcher le coulissement de cette

mâchoire coulissante.

• Le pied arrière (6) est entièrement replié dans son logement et

que la molette de verrouillage du pied arrière (5) est fermement

resserrée.
