36
I
Uso previsto / Disimballaggio dell’utensile / Prima dell’uso
USO PREVISTO
SuperJaws è un supporto portatile di lavoro che serra una varietà
di pezzi per una moltitudine di applicazioni diverse.
DISIMBALLAGGIO DELL’UTENSILE
PRIMA DELL’USO
• Disimballare con cura e controllare il vostro strumento.
Acquisire familiarità con tutte le sue caratteristiche e funzioni
• Assicurarsi che tutte le parti dello strumento sono presenti ed
in buone condizioni. In caso di parti mancanti o danneggiate,
avere tali pezzi sostituiti prima di tentare di utilizzare questo
strumento
MONTAGGIO

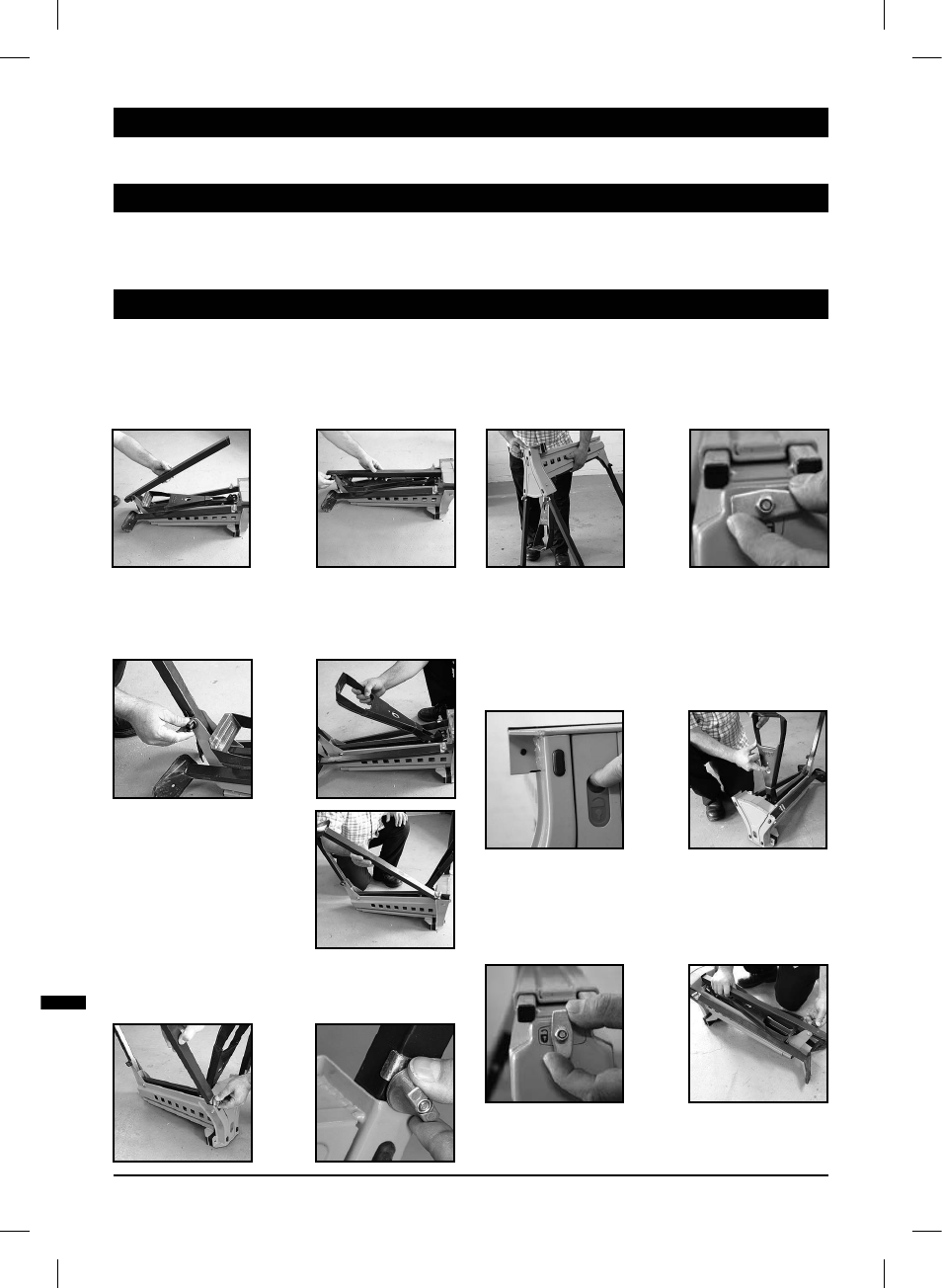

1. Con il SuperJaws posizionato a testa in giù sul pavimento,
allentare la ghiera di bloccaggio posteriore (5) e far scorrere la
gamba posteriore (6) dalla sua posizione di conservazione
• Far girare la gamba posteriore appena libero dalla faccia
anteriore
• Farla scorrere in avanti e poi sollevare e farla scorrere nel telaio
alla parte posteriore, poi ristringere la ghiera
2. Sollevare il pedale Foot Pedal (8) fino a quando si clicca in
posizione
3. Sollevare completamente le gambe
anteriori (9) e girare le relative
manopole di blocco (11) in senso
orario fino a quando la sezione
circolare della manopola si stringe
saldamente sull’alloggiamento
della gamba, come mostra la
figura.
• Durante l’impostazione iniziale
potrebbero essere necessari
diversi giri per stringere saldamente le gambe in posizione.
Mentre mezzo giro basterà per sganciare le gambe per
ripiegarle.
4. Capovolgere il banco da lavoro Superjaws in posizione eretta e
ricontrollare che tutte le gambe siano agganciate saldamente
in posizione
5. Girare la linguetta di bloccaggio della ganascia mobile (3) in
posizione orizzontale. Il banco da lavoro Superjaws è ora pronto
per l’uso.
CHIUSURA
Per chiudere l’utensile seguire all’inverso il procedimento di cui
sopra. Accertarsi che:
• Il tasto di blocco / sblocco (13) sia in posizione di “sblocco”;
• Il dispositivo di bloccaggio pedale (10) sia usato per rilasciare e
piegare il pedale(8)
• Che la linguetta di bloccaggio della ganascia mobile (3) sia in
posizione “verticale” per evitare che la ganascia si possa sfilare
completamente
• Che la gamba posteriore (6) sia agganciata correttamente nel
suo alloggiamento e che la manopola di blocco della gamba
posteriore (5) sia stretta saldamente.
