12
NL
Intentioneel gebruik / Het uitpakken van uw gereedschap / Voor gebruik
GEBRUIKSDOEL
De SuperJaws is een draagbaar klemsysteem, geschikt voor
het klemmen van verschillende werkstukken voor verschillende
toepassingen
HET UITPAKKEN VAN UW GEREEDSCHAP
VOOR GEBRUIK
• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u
met alle kenmerken en functies vertrouwd raakt.
• Controleer of alle onderdelen aanwezig zijn en in goede
staat verkeren. Als er onderdelen ontbreken of beschadigd
zijn, zorg dan dat deze vervangen worden voor u dit toestel /
gereedschap gebruikt.

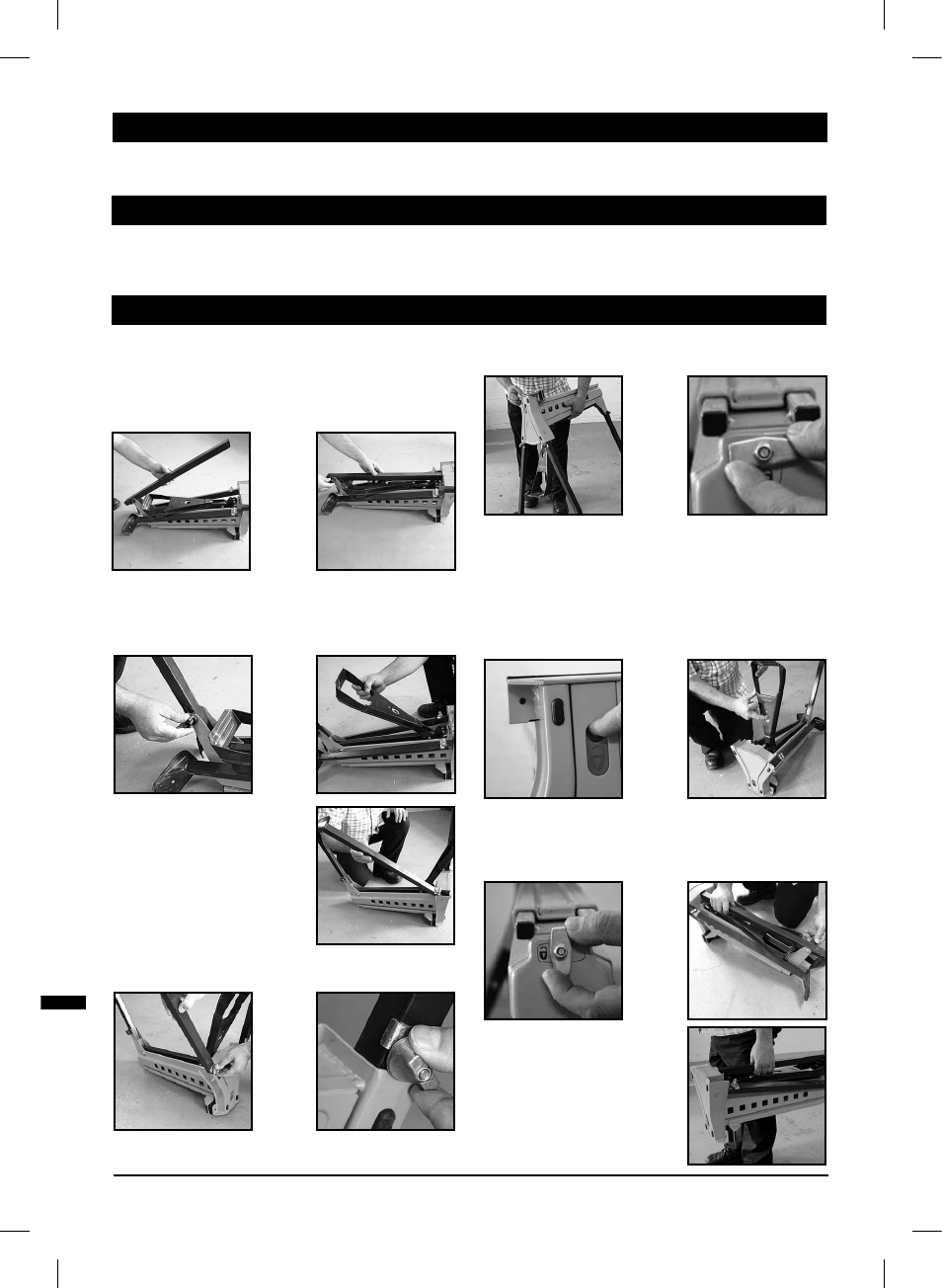

MONTAGE
1. Plaats de SuperJaws ondersteboven op de grond, draai de
achterpoot vergrendelknop (5) los en klap de achterpoot (6) uit
de opbergpositie
• Kantel de achterpoot net vrij van het voorpaneel
• Schuif de poot volledig naar voren, til de poot op, schuif deze in
de behuizing en draai de knop vast
2. Verhoog het voetpedaal (8) tot deze in positie klikt
3. Til de voorpoten (9) zo ver mogelijk
uitwaarts en draai de voorpoot
vergrendelknoppen (11) rechtsom
vast; tot de ronde zijde van de
knop op de pootbehuizing klemt
• De knoppen vereisen een aantal
slagen voordat deze vast zitten.
Enkel een halve slag is vereist
om de poten te verlossen en in te
klappen
4. Draai de SuperJaws om en controleer of alle poten juist zijn
uitgeklapt en vergrendelt
5. Draai de bewegende kaak vergrendelschakelaar (3) in de
horizontale positie. De SuperJaws is nu klaar voor gebruik
INKLAPPEN
• Het inklappen van de SuperJaws gaat in de tegenovergestelde
volgorde. Zorg ervoor dat:
• De vergrendel/verlosschakelaar (13) in de ontgrendel positie
staat
• De voetpedaalvergrendeling (10) wordt gebruikt om het
voetpedaal (8) te verlossen en in te klappen
• De bewegende kaak vergrendelschakelaar (3) in de verticale
positie staat, om te voorkomen dat de kaak glijdt
• De achterpoot (6) volledig in het frame is geklapt en dat de
vergrendelknop (5) stevig is vastgedraaid
•
•
•
•
•
•
• De achterpoot als draaghandvat
dient wanneer deze is ingeklapt,
voor een gemakkelijke verplaatsing
