29
D
Vor Inbetriebnahme / Bedienung
• Wenn der SuperJaws-Spannbock
zusammengelegt ist, wird das
hintere Gerätestandbein zu einem
Tragegriff, um den Transport zu
erleichtern.

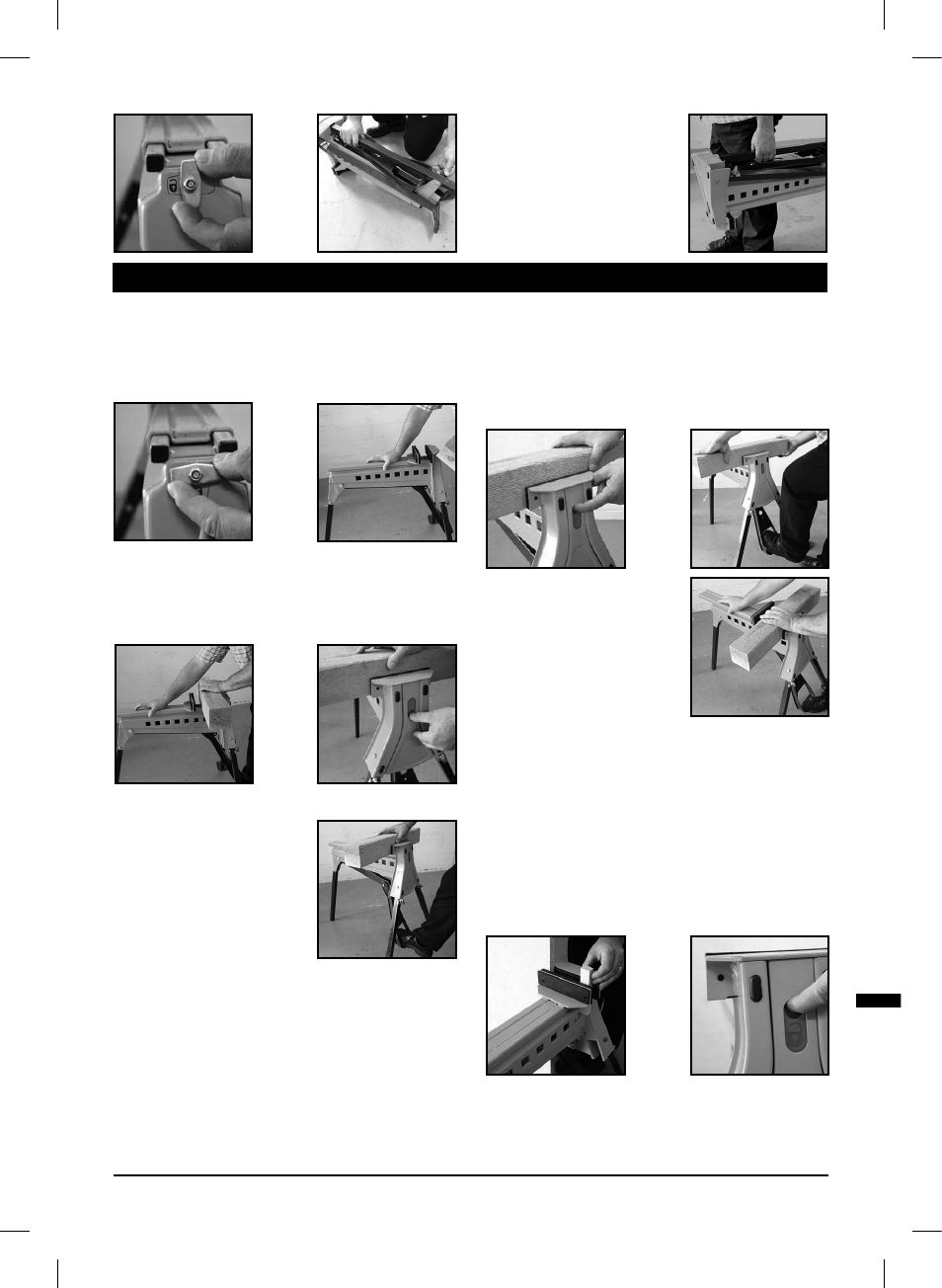

BEDIENUNG
GRUNDLEGENDE BEDIENUNG
Einspannen
1. Bringen Sie den Feststellhebel für die bewegliche Spannbacke
(3) in die waagerechte Stellung. Schieben Sie dann die
bewegliche Spannbacke (15) zurück, bis Ihr Werkstück
zwischen die Spannbacken passt.
2. Legen Sie das Werkstück gegen die feste Spannbacke (14) und
schieben Sie die bewegliche Spannbacke (15) nach vorn, bis sie
das Werkstück berührt.
Hinweis: Die Spannbacke lässt sich auch durch wiederholtes
Treten des Fußpedals (8) nach vorne bewegen.
3. Schieben Sie den Spannbacken-Feststellschalter (13) nach
unten in die Einspannstellung.
Hinweis: Wenn Sie möchten,
können Sie den Schalter in die
Einspannstellung schieben, nachdem
das Werkstück eingespannt wurde.
4. Treten Sie auf das Fußpedal (8),
bis genügend Spannkraft ausgeübt
wurde.
Hinweis: Um die Spannkraft zu
erhöhen, können Sie Ihr Gewicht auf das Fußpedal verlagern
(maximal 100 kg). Springen Sie jedoch nicht darauf, da der
SuperJaws-Spannbock hierdurch beschädigt werden könnte.
Ausspannen
1. Schieben Sie den Spannbacken-Feststellschalter (13) nach
oben in die Ausspannstellung.
2. Treten Sie auf das Fußpedal (8) und lassen Sie es dann wieder
nach oben kommen, um das Werkstück freizugeben.
Hinweis: Stützen Sie das Werkstück ab, damit es nicht
herunterfällt, sobald die Spannbacke gelöst ist.
Hinweis: Wenn Sie den Gegenstand
sehr fest eingespannt haben, müssen
Sie unter Umständen mehr Druck auf
das Fußpedal ausüben, bevor das
Werkstück freigegeben wird.
3. Schieben Sie die bewegliche
Spannbacke (15) zurück und
nehmen Sie das Werkstück heraus.
WEITERE FUNKTIONEN
Einspannen an einer Seite der Spannbacke
• Manchmal können große oder sperrige Werkstücke nur an einer
Seite der Spannbacken eingespannt werden.
Hinweis: Bringen Sie immer ein Distanzstück (in der gleichen
Dicke wie Ihr Werkstück) an der anderen Seite der Spannbacken
an, damit die bewegliche Spannbacke (15) gerade bleibt.
Einspannen großer Gegenstände (460 bis 956 mm)
• Die bewegliche Spannbacke (15) lässt sich umdrehen, um
Werkstücke aufzunehmen, die größer als 460 mm und kleiner
als 956 mm sind.
