IT IT
Istruzioni per l’uso
1. Questo motore richiede un regolatore (ESC) brushless senza sensori. Se non
si usa il regolatore adatto si può danneggiare sia il motore che il regolatore.
Si prega di fare riferimento alle istruzioni del regolatore per una corretta
impostazione dei parametri.
2. Se necessario saldare i 3 connettori inclusi (EFLA248) sui fili di uscita del
regolatore (ESC), isolandoli con termorestringente per evitare cortocircuiti.
I 3 fili si possono collegare al motore in qualsiasi ordine.
3. Controllare che il motore giri nel giusto verso. Se necessario scambiare
di posizione 2 dei 3 fili di alimentazione del motore.
4. Verificare che il motore sia montato sul modello in modo da avere una
buona ventilazione durante il funzionamento, poiché genera parecchio
calore quando va al massimo. L’utilizzatore deve assicurarsi di non farlo
surriscaldare, poiché in questo caso non sarebbe coperto da garanzia.
5. Non tagliare o cambiare la lunghezza dei fili del motore. Per togliere
i connettori bisogna usare un saldatore.
AVVISO: Modifiche improprie potrebbero causare malfunzionamenti
al motore.
ATTENZIONE: tenere sempre le mani lontano dall’elica quando
il motore è collegato alla batteria, altrimenti si potrebbero causare
ferite e/o danni.

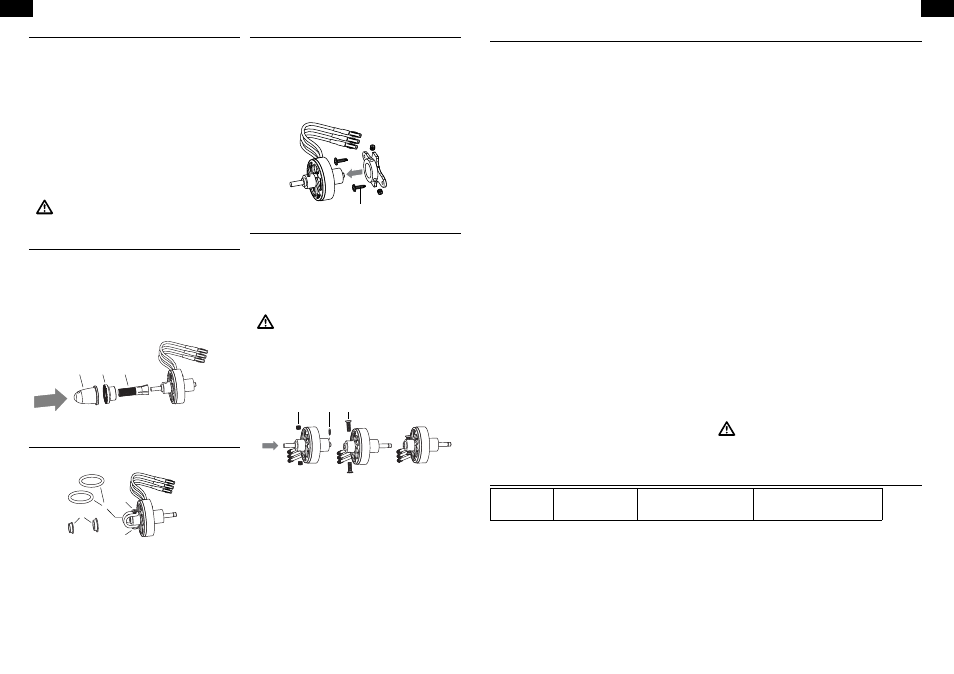

Utilizzo dell’adattatore per l’elica
Appena estratto dalla confezione, questo motore è pronto per il montaggio
dell’elica sull’albero, usando l’adattatore incluso. L’elica non viene mostrata.
1. Infilare l’adattatore conico (A) sull’albero del motore.
2. Inserire la rondella posteriore (B), poi l’elica e infine avvitare l’ogiva (C)
sull’adattatore conico. Normalmente l’elica si monta con i numeri rivolti
verso l’avanti, non verso il motore.
3. Stringere l’ogiva usando un tondino di metallo oppure un attrezzo adatto
(cacciavite, chiave per brugole, ecc.) inserito nel foro apposito presente
sull’ogiva.
Utilizzo del salva elica
Bisogna cambiare l’orientamento del motore per usare il salva elica. L’elica
non viene mostrata.
1. Sostituire i due grani avvitati sulla cassa del motore con le due viti a testa
piatta (A) fornite nella confezione. Far riferimento alle istruzioni del motore
per cambiare l’orientamento dell’albero.
2. Montare sul motore uno dei due adattatori (B), usando quello che si adatta
meglio all’elica in uso.
3. Inserire l’elica nell’adattatore.
4. Mettere i 2 O-rings (C) attorno alle viti a testa piatta passando davanti
all’elica per tenerla fissa al motore. Nella figura si vede solo un O-ring mon-
tato, ma in realtà ci vogliono tutti e due per fissare adeguatamente l’elica.
Montaggio del motore con il supporto a X
La figura mostra il montaggio di un supporto a X sul motore; questo
supporto si può usare sia con l’adattatore conico che con il salva elica.
1. Allentare i due grani posti sul supporto a X.
2. Inserire il supporto a X sulla parte esterna dell’alloggiamento
dell’albero motore.
3. Stringere i due grani per fissare il supporto a X sul motore.
4. Fissare il supporto a X sull’ordinata parafiamma del modello,
usando le due viti fornite (M1,5x8).
M1.5X8
Cambiare l’orientamento dell’albero
1. Allentare i due grani (A) sulla parte anteriore del motore. Scaldare
la testa dei grani per sciogliere il frenafiletti applicato in fabbrica.
AVVISO: Se si scalda troppo il motore, lo si potrebbe danneggiare.
2. Togliere dall’albero la rondellina nera tipo E-clip (B) che poggia contro il
cuscinetto. Avvolgere il motore con una salvietta per recuperare la E-clip
dopo che è stata tolta dall’albero.
3. Spingere l’albero attraverso il motore. Serve un piccolo martello per
battere leggermente sull’albero.
ATTENZIONE: Non piegare o danneggiare l’albero perché
potrebbe indurre vibrazioni anche distruttive per il modello.
L’albero motore di ricambio è disponibile con il codice EFLM1156.
4. Bloccare l’albero sul motore stringendo le due viti a testa piatta (C)
poste nella parte anteriore del motore.
AVVISO: Sarebbe opportuno usare una piccola quantità di frenafiletti
sulle viti. Non esagerare con la quantità di frenafiletti perché potrebbe
entrare nel motore.
15
14
C B A
A
B
C
A
A B C
Durata della Garanzia
Periodo di Garanzia
Garanzia esclusiva - Horizon Hobby, Inc., (Horizon) garantisce che i prodotti
acquistati (il “Prodotto”) sono privi di difetti relativi ai materiali e di eventuali
errori di montaggio. Il periodo di garanzia è conforme alle disposizioni legali
del paese nel quale il prodotto è stato acquistato. Tale periodo di garanzia am-
monta a 6 mesi e si estende ad altri 18 mesi dopo tale termine.
Limiti della garanzia
(a) La garanzia è limitata all’acquirente originale (Acquirente) e non è cedibile
a terzi. L’acquirente ha il diritto a far riparare o a far sostituire la merce durante
il periodo di questa garanzia. La garanzia copre solo quei prodotti acquistati
presso un rivenditore autorizzato Horizon. Altre transazioni di terze parti non
sono coperte da questa garanzia. La prova di acquisto è necessaria per far
valere il diritto di garanzia. Inoltre, Horizon si riserva il diritto di cambiare o
modificare i termini di questa garanzia senza alcun preavviso e di escludere
tutte le altre garanzie già esistenti.
(b) Horizon non si assume alcuna garanzia per la disponibilità del prodotto,
per l’adeguatezza o l’idoneità del prodotto a particolari previsti dall’utente.
è sola responsabilità dell’acquirente il fatto di verificare se il prodotto è
adatto agli scopi da lui previsti.
(c) Richiesta dell’acquirente – spetta soltanto a Horizon, a propria discrezione
riparare o sostituire qualsiasi prodotto considerato difettoso e che rientra nei
termini di garanzia. queste sono le uniche rivalse a cui l’acquirente si può ap-
pellare, se un prodotto è difettoso.
Horizon si riserva il diritto di controllare qualsiasi componente utilizzato che
viene coinvolto nella rivalsa di garanzia. Le decisioni relative alla sostituzione
o alla riparazione avvengono solo in base alla discrezione di Horizon. Questa
garanzia non copre dei danni superficiali o danni per cause di forza maggiore,
uso errato del prodotto, negligenza, uso ai fini commerciali, o una qualsiasi
modifica a qualsiasi parte del prodotto.
Questa garanzia non copre danni dovuti ad una installazione errata, ad un
funzionamento errato, ad una manutenzione o un tentativo di riparazione non
idonei a cura di soggetti diversi da Horizon. La restituzione del prodotto a cura
dell’acquirente, o da un suo rappresentante, deve essere approvata per iscritto
dalla Horizon.
Limiti di danno
Horizon non si riterrà responsabile per danni speciali, diretti, indiretti o
consequenziali; perdita di profitto o di produzione; perdita commerciale
connessa al prodotto, indipendentemente dal fatto che la richiesta si basa su
un contratto o sulla garanzia. Inoltre la responsabilità di Horizon non supera
mai in nessun caso il prezzo di acquisto del prodotto per il quale si chiede
la responsabilità. Horizon non ha alcun controllo sul montaggio, sull’utilizzo
o sulla manutenzione del prodotto o di combinazioni di vari prodotti. Quindi
Horizon non accetta nessuna responsabilità per danni o lesioni derivanti da
tali circostanze. Con l’utilizzo e il montaggio del prodotto l’utente acconsente
a tutte le condizioni, limitazioni e riserve di garanzia citate in questa sede.
Qualora l’utente non fosse pronto ad assumersi tale responsabilità associata
all’uso del prodotto, si suggerisce restituire il prodotto intatto, mai usato e
immediatamente presso il venditore.
Indicazioni di sicurezza
Questo è un prodotto sofisticato di hobbistica e non è un giocattolo. Esso deve
essere manipolato con cautela, con giudizio e richiede delle conoscenze basi-
lari di meccanica e delle facoltà mentali di base. Se il prodotto non verrà ma-
nipolato in maniera sicura e responsabile potrebbero risultare delle lesioni, dei
gravi danni a persone, al prodotto o all’ambiente circostante. Questo prodotto
non è concepito per essere usato dai bambini senza una diretta supervisione
di un adulto. Il manuale del prodotto contiene le istruzioni di sicurezza, di
funzionamento e di manutenzione del prodotto stesso. È fondamentale leggere
e seguire tutte le istruzioni e le avvertenze nel manuale prima di mettere in
funzione il prodotto. Solo così si eviterà un utilizzo errato e di preverranno
incidenti, lesioni o danni.
Domande, assistenza e riparazioni
Il vostro negozio locale e/o luogo di acquisto non possono fornire garanzie
di assistenza o riparazione senza previo colloquio con Horizon. questo vale
anche per le riparazioni in garanzia. Quindi in tale casi bisogna interpellare
un rivenditore, che si metterà in contatto subito con Horizon per prendere
una decisione che vi possa aiutare nel più breve tempo possibile.
Manutenzione e riparazione
Se il prodotto deve essere ispezionato o riparato, si prega di rivolgersi ad
un rivenditore specializzato o direttamente ad Horizon. il prodotto deve es-
sere Imballato con cura. Bisogna far notare che i box originali solitamente
non sono adatti per effettuare una spedizione senza subire alcun danno.
Bisogna effettuare una spedizione via corriere che fornisce una tracciabilità
e un’assicurazione, in quanto Horizon non si assume alcuna responsabilità in
relazione alla spedizione del prodotto. Inserire il prodotto in una busta assieme
ad una descrizione dettagliata degli errori e ad una lista di tutti i singoli compo-
nenti spediti. Inoltre abbiasmo bisogno di un indirizzo completo, di un numnero
di telefono per chiedere ulteriori domande e di un indirizzo e-mail.
Garanzia a riparazione
Le richieste in garanzia verranno elaborate solo se è presente una prova
d’acquisto in originale proveniente da un rivenditore specializzato autorizzato,
nella quale è ben visibile la data di acquisto. Se la garanzia viene confermata,
allora il prodotto verrà riparato o sostituito. Questa decisione spetta esclusiva-
mente a Horizon Hobby.
Riparazioni a pagamento
Se bisogna effettuare una riparazione a pagamento, effettueremo un preventivo
che verrà inoltrato al vostro rivenditore. La riparazione verrà effettuata dopo
l’autorizzazione da parte del vostro rivenditore. La somma per la riparazione
dovrà essere pagata al vostro rivenditore. Le riparazioni a pagamento avranno
un costo minimo di 30 minuti di lavoro e in fattura includeranno le spese di
restituzione. Qualsiasi riparazione non pagata e non richiesta entro 90 giorni
verrà considerata abbandonata e verrà gestita di conseguenza.
ATTENZIONE: Le riparazioni a pagamento sono disponibili solo
sull’elettronica e sui motori. Le riparazioni a livello meccanico, soprattutto
per gli elicotteri e le vetture RC sono molto costose e devono essere
effettuate autonomamente dall’acquirente.
Informazioni per i contatti
Germania Horizon Technischer Service
Christian-Junge-Straße 1
25337 Elmshorn
Germany
+49 (0) 4121 2655 100
[email protected]
