DE DE
Bedienungsanweisungen
1. Dieser Brushelss Motor erfordert einen sensorlosen Regler (ESC). Der Betrieb
mit einem nicht geeigneten Regler könnte den Motor oder den Regler
beschädigen.
2. Falls benötigt löten Sie 3 Goldkontaktstecker (EFLA248) an die Motrorkabel
des Reglers an. Bitte isolieren Sie die Anschlüsse mit Schrumpfschlauch zur
Verminderung der Kurzschlußgefahr. Die drei Motorkabel können beliebiger
Reihenfolge an die drei Reglerkabel angeschlossen werden.
3. Stellen Sie bitte sicher, dass der Motor in die richtige Richtung dreht.
Sie können die Drehrichtung durch das wechseln von zwei der drei
Kabel ändern.
4. Stellen Sie bitte sicher, dass das Motor gut auf dem Modell befestigt ist,
um eine gute Luftzirkulation zu gewährleisten. Der Motor produziert Wärme
bei dem Betrieb auf Vollast. Sie als Nutzer sind dafür verantwortlich, dass
der Motor nicht überhitzt. Schäden durch Überhitzung sind nicht durch
die Garantie gedeckt.
5. Schneiden oder kürzen Sie niemals die Motorkabel. Entfernen Sie die
Stecker durch Entlöten.
HINWEIS: Entfernen, ersetzen oder verändern der Motorkabel ist eine
unzulässige Modifikation und könnte den Motor zum Ausfallen bringen.
ACHTUNG: Halten Sie immer die Hände oder lose Gegenstände weg
vom Propeller wenn der Motor angeschlossen ist. Ein nicht befolgen könnte
zu Köperverletzungen und Sachbeschädigungen führen.

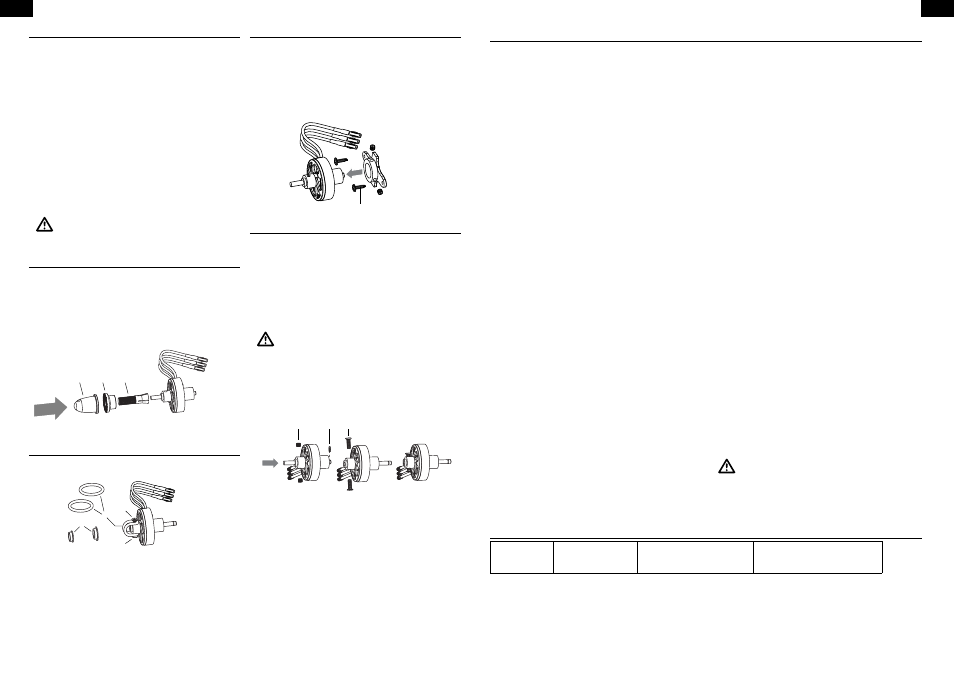

Der Gebrauch des Propelleradapters
Aus der Box heraus ist der Motor vorbereitet einen Propeller
mit Propellerhalter aufzunehmen. (siehe Abbildung).
1. Schieben Sie den Mitnehmer (A) auf die Motorwelle.
2. Setzen Sie die Rückplatte (B), den Propeller und Spinner (C) auf den
Mitnehmer. Propeller werden normalerweise mit den Nummern nach
vorne montiert.
3. Ziehen Sie den Spinner (C) auf dem Mitnehmer vor dem Propeller mit
einem Schraubendreher durch das Loch im Spinner fest.
Die Verwendung des Prop-Savers
Um den Prop-Saver zu verwenden muß die Wellenrichtung gewechselt
werden. Ein Propeller ist hier nicht abgebildet.
1. Ersetzen Sie die beiden Madenschrauben gegen die beiden
Flachkopfschrauben. Bitte Sehen hier in der Anleitung nach wie
die Wellenrichtung geändert werden kann.
2. Montieren Sie einen der beiden Propelleradapter (B) der zu dem
gewünschten Propeller paßt auf dem Motor.
3. Setzen Sie den Propeller auf den Adapter.
4. Führen Sie zwei O-ringe (C) um die Motorschrauben die den Propeller halten.
Auf der Abbildung ist nur ein O-Ring abgebildet. Zur Befestigung werden
zwei O-Ringe benötigt.
Der X-Motorhalter
Die Abbildung zeigt die Montage eines X -Motorhalter an den Motor.
Dieser Halter kann bei Verwendung des Adapter oder Prop-Saver
verwendet werden.
1. Lösen Sie die beiden Madenschrauben am Halter.
2. Setzen Sie den X - Motorhalter auf den Motor auf.
3. Schrauben Sie die beiden Madenschrauben des X-Motorhalter wieder fest.
4. Schrauben Sie den X - Motorhalter an dem Brandschott mit dem beiden
im Lieferumfang befindlichen Schrauben (M1,5 x 8) fest.
M1.5X8
Wechsel der Wellenrichtung
1. Lösen Sie die beiden Inbusschrauben (A) auf der Vorderseite des Motors.
Geben Sie Hitze auf die Schrauben um sie von Schraubensicherungslack
zu befreien.
HINWEIS: Zuviel Hitze oder Hitze auf den ganzen Motor kann den
Motor zerstören.
2. Nehmen Sie von der Welle den kleinen Sicherungsring (B) ab der vor dem
Lager sitzt. Wickeln Sie den Motor in ein Handtuch um den Sicherungsring
zu fangen wenn er abgenommen wird.
3. Drücken Sie die Welle durch den Motor. Sie können mit einem kleinem
Hammer leicht auf die Welle klopfen um sie zu bewegen.
ACHTUNG: Verbiegen oder beschädigen Sie nicht die Welle, da Sie
sich dabei verletzen können oder es zu Sachbeschädigung kommen kann.
Ersatzwellen sind mit der Nummer EFLM1156 erhältlich.
4. Ziehen Sie die beiden Schrauben (C) an und sichern damit die Welle
im Motor.
HINWEIS: Sie können die Schrauben mit etwas Schraubensicherungslack
sichern. Verwenden Sie NICHT zu viel Schraubensicherungslack da dieser
in den Motor laufen könnte.
7
6
C B A
A
B
C
A
A B C
Garantie und Service Informationen
Warnung
Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eing-
esetzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen
an Sachgütern führen. Betreiben Sie Ihr RC-Modell nur auf freien Plätzen und
beachten Sie alle Hinweise der Bedienungsanleitung des Modells wie auch
der Fernsteuerung.
Garantiezeitraum
Exklusive Garantie ¬ Horizon Hobby Inc (Horizon) garantiert, dass das
gekaufte Produkt (Produkt) frei von Material- und Montagefehlern ist. Der
Garantiezeitraum entspricht den gesetzlichen Bestimmung des Landes, in dem
das Produkt erworben wurde. In Deutschland beträgt der Garantiezeitraum
6 Monate und der Gewährleistungszeitraum 18 Monate nach dem
Garantiezeitraum.
Einschränkungen der Garantie
(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt und kann nicht
übertragen werden. Der Anspruch des Käufers besteht in der Reparatur oder
dem Tausch im Rahmen dieser Garantie. Die Garantie erstreckt sich aus-
schließlich auf Produkte, die bei einem autorisierten Horizon Händler erwor-
ben wurden. Verkäufe an dritte werden von dieser Garantie nicht gedeckt.
Garantieansprüche werden nur angenommen, wenn ein gültiger Kaufnachweis
erbracht wird. Horizon behält sich das Recht vor, diese Garantiebestimmungen
ohne Ankündigung zu ändern oder modifizieren und widerruft dann bestehende
Garantiebestimmungen.
(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des Produktes,
die Fähigkeiten und die Fitness des Verbrauchers für einen bestimmten
Einsatzzweck des Produktes. Der Käufer allein ist dafür verantwortlich,
zu prüfen, ob das Produkt seinen Fähigkeiten und dem vorgesehenen
Einsatzzweck entspricht.
(c) Ansprüche des Käufers ¬Es liegt ausschließlich im Ermessen von Horizon,
ob das Produkt, bei dem ein Garantiefall festgestellt wurde, repariert oder
ausgetauscht wird. Dies sind die exklusiven Ansprüche des Käufers, wenn ein
Defekt festgestellt wird.
Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen, die in den
Garantiefall einbezogen werden können. Die Entscheidung zur Reparatur oder
zum Austausch liegt nur bei Horizon. Die Garantie schließt kosmetische Defekte
oder Defekte, hervorgerufen durch höhere Gewalt, falsche Behandlung des
Produktes, falscher Einsatz des Produktes, kommerziellen Einsatz oder
Modifikationen irgendwelcher Art aus.
Die Garantie deckt Schäden, die durch falschen Einbau, falsche Handhabung,
Unfälle, Betrieb, Service oder Reparaturversuche, die nicht von Horizon ausge-
führt wurden, aus. Rücksendungen durch den Käufer direkt an Horizon
oder eine seiner Landesvertretung bedürfen der schriftlichen.
Schadensbeschränkung
Horizon ist nicht für direkte oder indirekte Folgeschäden, Einkommensausfälle
oder kommerzielle Verluste, die in irgendeinem Zusammenhang mit dem
Produkt stehen nicht verantwortlich, unabhängig ab ein Anspruch im Zusam-
menhang miteinem Vertrag, der Garantie oder der Gewährleistung erhoben
werden. Horizon wird darüber hinaus keine Ansprüche aus einem Garantiefall
akzeptieren, die über den individuellen Wert des Produktes hinaus gehen.
Horizon hat keine Einfluss auf den Einbau, die Verwendung oder die Wartung
des Produktes oder etwaiger Produktkombinationen, die vom Käufer gewählt
werden. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für
in der folge auftretende Verletzungen oder Beschädigungen. Mit der Verwend-
ung und dem Einbau des Produktes akzeptiert der Käufer alle aufgeführten
Garantiebestimmungen ohne Einschränkungen und Vorbehalte.
Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang
mit der Benutzung des Produktes zu akzeptieren, werden Sie gebeten, dass
Produkt in unbenutztem Zustand in der Originalverpackung vollständig bei dem
Verkäufer zurückzugeben.
Sicherheitshinweise
Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit
Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie
auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig
zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen
erheblichen Ausmaßes führen. Dieses Produkt ist nicht für den Gebrauch
durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Die
Anleitung enthält Sicherheitshinweise und Vorschriften sowie Hinweise für die
Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise
vor der ersten Inbetriebnahme zu lesen und zu verstehen. Nur so kann der
falsche Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen
vermieden werden.
Fragen, Hilfe und Reparaturen
Ihr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung
ohne Rücksprache mit Horizon nicht durchführen. Dies gilt auch für Garan-
tiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Händler, der
sich mit Horizon kurz schließen wird, um eine sachgerechte Entscheidung zu
fällen, die Ihnen schnellst möglich hilft.
Wartung und Reparatur
Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder
an Ihren Fachhändler oder direkt an Horizon. Packen Sie das Produkt sorgfältig
ein. Beachten Sie, dass der Originalkarton in der Regel nicht ausreicht, um
beim Versand nicht beschädigt zu werden. Verwenden Sie einen Paketdienstle-
ister mit einer Tracking Funktion und Versicherung, da Horizon bis zur Annahme
keine Verantwortung für den Versand des Produktes übernimmt. Bitte legen Sie
dem Produkt einen Kaufbeleg bei, sowie eine ausführliche Fehlerbeschreibung
und eine Liste aller eingesendeten Einzelkomponenten. Weiterhin benötigen wir
die vollständige Adresse, eine Telefonnummer für Rückfragen, sowie eine Email
Adresse.
Garantie und Reparaturen
Garantieanfragen werden nur bearbeitet, wenn ein Originalkaufbeleg von
einem autorisierten Fachhändler beiliegt, aus dem der Käufer und das Kauf-
datum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt
repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby.
Kostenpflichtige Reparaturen
Liegt eine kostenpflichtige Reparatur vor, erstellen wir einen Kostenvoran-
schlag, den wir Ihrem Händler übermitteln. Die Reparatur wird erst vorgenom-
men, wenn wir die Freigabe des Händlers erhalten. Der Preis für die Reparatur
ist bei Ihrem Händler zu entrichten. Bei kostenpflichtigen Reparaturen werden
mindestens 30 Minuten Werkstattzeit und die Rückversandkosten in Rechnung
gestellt. Sollten wir nach 90 Tagen keine Einverständniserklärung zur Reparatur
vorliegen haben, behalten wir uns vor, das Produkt zu vernichten oder ander-
weitig zu verwerten.
ACHTUNG: Kostenpflichtige Reparaturen nehmen wir nur
für Elektronik und Motoren vor. Mechanische Reparaturen, besonders
bei Hubschraubern und RC-Cars sind extrem aufwendig und müssen
deshalb vom Käufer selbst vorgenommen werden.
Kontaktinformationen
Deutschland Horizon Technischer Service
Christian-Junge-Straße 1
25337 Elmshorn
Germany
+49 (0) 4121 2655 100
[email protected]
