FR FR
Instructions d’utilisation
1. Ce moteur brushless nécessite l’utilisation d’un contrôleur brushless
sensorless. Si vous utilisez un autre type de contrôleur vous risquez
d’endommager le contrôleur ainsi que le moteur. Consultez la
documentation de votre contrôleur.
2. Si nécessaire, soudez les 3 connecteurs (EFLA248) aux câbles du con-
trôleur, utilisez de la gaine thermo-rétractable pour isiler les connecteur afin
d’éviter les courts-circuits. Les 3 câbles du moteur peuvent êtres reliés dans
n’importe quel ordre aux 3 câbles du contrôleur.
3. Vérifiez que le moteur tourne dans la bonne direction. Vous pouvez changer
le sens de rotation en inversant le branchement de deux fils faisant la liaison
entre le contrôleur et le moteur.
4. Vérifiez que le moteur bénéficie d’une aération suffisante quand il est
monté sur le modèle. Le moteur génère de la chaleur quand il est fortement
sollicité. L’utilisateur doit veiller à ne jamais laisser surchauffer le moteur.
Les dommages dыs а une surchauffe ne sont pas couverts par la garantie.
5. Ne jamais couper ou raccourcir la longueur des câble du moteur.
Retirez les connecteur uniquement en les dessoudant.
REMARQUE: Le fait de modifier,couper, remplacer les câbles du moteur,
risque d’entraîner des dysfonctionnements.
ATTENTION: Eloignez toujours vos mains de l’hélice quand le moteur
est branché. Un non respect de cette consigne peut entraîner des dégâts
matériels et des blessures.

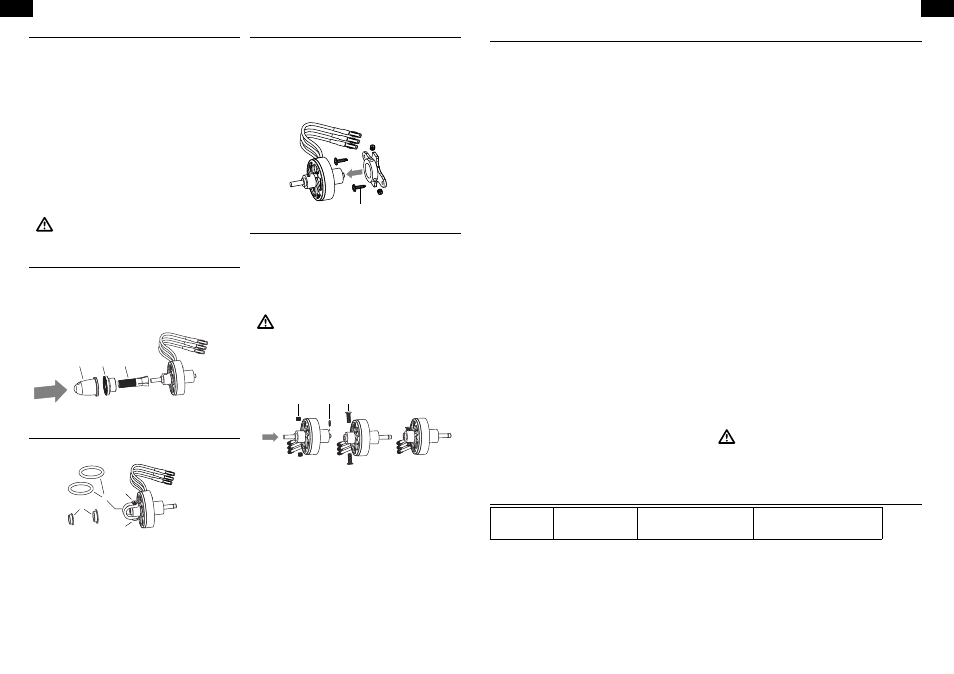

Utilisation de l’adaptateur d’hélice
Par défaut, le moteur est prévu pour le montage d’hélice en utilisant
l’adaptateur. L’hélice n’est pas représentée sur l’illustration.
1. Glissez sur l’axe la pince conique (A).
2. Glissez le plateau (B) sur la pince (A), placez l’hélice avec les numéros
orientés vers l’extérieur.
3. Serrez le cône (C) en glissant une clé allen dans le perçage.
Utilisation du sauve hélice
L’orientation de l’axe du moteur doit être changée pour utiliser le sauve
hélice. L’hélice n’apparaît pas sur l’illustration.
1. Remplacez les deux vis sans tête par les vis (A). Voir illustration pour
effectuer cette opération.
2. Installez un des deux adaptateur d’hélice (B) (utilisez celui correspond
à votre hélice).
3. Installez votre hélice sur l’adaptateur.
4. Maintenez en place l’hélice à l’aide des deux joints toriques (C). L’illustration
ne montre qu’un seul joint installé. 2 joints sont nécessaires pour un
maintien de l’hélice.
Support moteur en X
L’illustration suivante représente le montage du support en X. Ce support
peut être utilisé avec le montage d’hélice par adaptateur ou avec le
sauve hélice.
1. Desserrez les deux vis sans tête du support.
2. Glissez le support sur le moteur.
3. Serrez les deux vis du support.
4. Utilisez les deux vis M1.5x8 (incluses) pour fixer le support à la cloison
pare feu.
M1.5X8
Changement de l’orientation de l’axe
1. Desserrez les deux vis (A). Ces vis sont collées au frein filet,
veillez les chauffer pour les desserrer.
REMARQUE: Si vous chauffez de façon exagérée, vous risquez
d’endommager le moteur.
2. Retirez le petit clips (B). Entourez le moteur d’une serviette afin de capturer
le clips quand vous le retirez de l’axe.
3. Faites glisser l’axe dans le moteur. Un petit marteau est nécessaire pour
déplacer l’axe.
ATTENTION: NE tordez ou n’endommagez PAS l’axe moteur sous
peine d’entraîner des dégâts matériels avec risque de blessure.
Des axe de remplacement sont disponibles EFLM1156.
4. Fixez l’axe à l’aide des deux vis (C) à l’avant du moteur.
REMARQUE: Utilisez une goutte de frein filet pour sécuriser les vis.
N’UTILISEZ PAS une grande quantité de frein filet, il pourrait couler
à l’intérieur du moteur.
11
10
C B A
A
B
C
A
A B C
Garantie et réparations
Durée de la garantie
Garantie exclusive - Horizon Hobby, Inc. (Horizon) garantit que le Produit
acheté (le « Produit ») sera exempt de défauts matériels et de fabrication à sa
date d’achat par l’Acheteur. La durée de garantie correspond aux dispositions
légales du pays dans lequel le produit a été acquis. La durée de garantie est
de 6 mois et la durée d’obligation de garantie de 18 mois à l’expiration de la
période de garantie.
Limitations de la garantie
(a) La garantie est donnée à l’acheteur initial (« Acheteur ») et n’est pas
transférable. Le recours de l’acheteur consiste en la réparation ou en l‘échange
dans le cadre de cette garantie. La garantie s’applique uniquement aux
produits achetés chez un revendeur Horizon agréé. Les ventes faites à des tiers
ne sont pas couvertes par cette garantie. Les revendications en garantie seront
acceptées sur fourniture d’une preuve d’achat valide uniquement. Horizon se
réserve le droit de modifier les dispositions de la présente garantie sans avis
préalable et révoque alors les dispositions de garantie existantes.
(b) Horizon n’endosse aucune garantie quant à la vendabilité du produit ou aux
capacités et à la forme physique de l’utilisateur pour une utilisation donnée du
produit. Il est de la seule responsabilité de l’acheteur de vérifier si le produit
correspond à ses capacités et à l’utilisation prévue.
(c) Recours de l’acheteur – Il est de la seule discrétion d‘Horizon de déterminer
si un produit présentant un cas de garantie sera réparé ou échangé. Ce sont là
les recours exclusifs de l’acheteur lorsqu’un défaut est constaté.
Horizon se réserve la possibilité de vérifier tous les éléments utilisés et
susceptibles d’être intégrés dans le cas de garantie. La décision de réparer ou
de remplacer le produit est du seul ressort d’Horizon. La garantie exclut les dé-
fauts esthétiques ou les défauts provoqués par des cas de force majeure, une
manipulation incorrecte du produit, une utilisation incorrecte ou commerciale
de ce dernier ou encore des modifications de quelque nature qu’elles soient.
La garantie ne couvre pas les dégâts résultant d’un montage ou d’une
manipulation erronés, d’accidents ou encore du fonctionnement ainsi que des
tentatives d’entretien ou de réparation non effectuées par Horizon. Les retours
effectués par le fait de l’acheteur directement à Horizon ou à l’une de ses
représentations nationales requièrent une confirmation écrite.
Limitation des dégâts
Horizon ne saurait être tenu pour responsable de dommages conséquents
directs ou indirects, de pertes de revenus ou de pertes commerciales, liés
de quelque manière que ce soit au produit et ce, indépendamment du fait
qu’un recours puisse être formulé en relation avec un contrat, la garantie
ou l’obligation de garantie. Par ailleurs, Horizon n’acceptera pas de recours
issus d’un cas de garantie lorsque ces recours dépassent la valeur unitaire
du produit. Horizon n’exerce aucune influence sur le montage, l’utilisation
ou la maintenance du produit ou sur d’éventuelles combinaisons de produits
choisies par l’acheteur. Horizon ne prend en compte aucune garantie et
n‘accepte aucun recours pour les blessures ou les dommages pouvant
en résulter. En utilisant et en montant le produit, l’acheteur accepte
sans restriction ni réserve toutes les dispositions relatives à la
garantie figurant dans le présent document.
Si vous n’êtes pas prêt, en tant qu’acheteur, à accepter ces dispositions en
relation avec l’utilisation du produit, nous vous demandons de restituer au
vendeur le produit complet, non utilisé et dans son emballage d’origine.
Indications relatives à la sécurité
Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé
avec précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi
que mentales. L’incapacité à utiliser le produit de manière sûre et raisonnable
peut provoquer des blessures et des dégâts matériels conséquents. Ce produit
n’est pas destiné à être utilisé par des enfants sans la surveillance par un
tuteur. La notice d’utilisation contient des indications relatives à la sécurité
ainsi que des indications concernant la maintenance et le fonctionnement du
produit. Il est absolument indispensable de lire et de comprendre ces indica-
tions avant la première mise en service. C’est uniquement ainsi qu’il sera
possible d’éviter une manipulation erronée et des accidents entraînant
des blessures et des dégâts.
Questions, assistance et réparations
Votre revendeur spécialisé local et le point de vente ne peuvent effectuer
une estimation d’éligibilité à l’application de la garantie sans avoir consulté
Horizon. Cela vaut également pour les réparations sous garantie. Vous voudrez
bien, dans un tel cas, contacter le revendeur qui conviendra avec Horizon d’une
décision appropriée, destinée à vous aider le plus rapidement possible.
Maintenance et réparation
Si votre produit doit faire l’objet d’une maintenance ou d‘une réparation,
adressez-vous soit à votre revendeur spécialisé, soit directement à Horizon.
Emballez le produit soigneusement. Veuillez noter que le carton d‘emballage
d’origine ne suffit pas, en règle générale, à protéger le produit des dégâts
pouvant survenir pendant le transport. Faites appel à un service de messagerie
proposant une fonction de suivi et une assurance, puisque Horizon ne prend
aucune responsabilité pour l’expédition du produit jusqu’à sa réception accep-
tée. Veuillez joindre une preuve d’achat, une description détaillée des défauts
ainsi qu’une liste de tous les éléments distincts envoyés. Nous avons de plus
besoin d’une adresse complète, d’un numéro de téléphone (pour demander
des renseignements) et d’une adresse de courriel.
Garantie et réparations
Les demandes en garantie seront uniquement traitées en présence d’une
preuve d’achat originale émanant d’un revendeur spécialisé agréé, sur laquelle
figurent le nom de l’acheteur ainsi que la date d’achat. Si le cas de garantie est
confirmé, le produit sera réparé Cette décision relève uniquement de Horizon
Hobby.
Réparations payantes
En cas de réparation payante, nous établissons un devis que nous transmet-
tons à votre revendeur. La réparation sera seulement effectuée après que nous
ayons reçu la confirmation du revendeur. Le prix de la réparation devra être ac-
quitté au revendeur. Pour les réparations payantes, nous facturons au minimum
30 minutes de travail en atelier ainsi que les frais de réexpédition. En l’absence
d’un accord pour la réparation dans un délai de 90 jours, nous nous réservons
la possibilité de détruire le produit ou de l’utiliser autrement.
ATTENTION: Nous n’effectuons de réparations payantes que pour les
composants électroniques et les moteurs. Les réparations touchant à la
mécanique, en particulier celles des hélicoptères et des voitures radiocom-
mandées, sont extrêmement coûteuses et doivent par conséquent être
effectuées par l’acheteur lui-même.
Garantie et service des coordonnées
France Horizon Hobby SAS
14 Rue Gustave Eiffel
Zone d’Activité du Réveil Matin
91230 Montgeron
+33 (0) 1 60 47 44 70
[email protected]
