Park 340 Brushless Außenläufer Motor, 1700Kv (EFLM1155) Bedienungsanleitung
Vielen Dank für den Kauf des E-flite ® Park 340 Brushless Außenläufer Motor. Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch.
Sie finden dort wichtige Informationen zur Montage und Setup.
Eigenschaften
• Ideal für 3D Modelle von 198 - 311g und Sport oder Scale Modelle
von 255 bis 425g
• Ideal für kleine Indoor Flugzeuge die bis zu 145 Watt benötigen
• Verbesserte Leistung gegenüber dem Park 300 Motor
• Integriertes Prop-Saver Design
• Konstruiert für die Motorspant Montage
• Extrem leise und mit nur 27g sehr leicht
• Hochwertige Konstruktion mit Kugellagern und gehärteter Stahlwelle
• Geschlitzter 14 Pol Außenläufer
Park 340, 1700 Kv (EFLM1155) Spezifikationen
Durchmesser: 28mm
Gehäuselänge: 25,5mm
Gewicht: 27.0 g
Wellendurchmesser: 3,2mm
Kv: 1700 U/min
Ruhestrom: 0,720A bei 8 Volt (ohne Last)
Dauerstrom: 11,5A
Maximal Strom: 14A
Leistung: 145 W
Akkus: 2S–3S Li-Po oder 6- bis 10-Zellen Ni-MH/Ni-Cd
Propellerempfehlungen: 2S: 7 x 3.5 bis 8 x 4.3
3S: 6 x 4, 6 x 5.5
HINWEIS: Die Stromaufnahme des Motors variiert mit der Größe des
Propellers und Hersteller.
Brushless Regler: 15A
HINWEIS: Die maximale Betriebstemperatur beträgt 104° und die
maximale Spitzenstromzeit 15 Sekunden. Gehen Sie vom Gas und las-
sen den Motor nach Spitzenbelastungen abkühlen um ein Überhitzen zu
vermeiden. Der maximale Spitzentrom beträgt 14A für 3D Fliegen mit
begrenzter Motorlaufzeit.
Akku Auswahl
Wir empfehlen je nach Anwendung E-flite oder Thunder Power RC Akkus.
Die Akku Technologie verändert sich laufend und erfährt Verbesserungen durch
die Hersteller. Bitte sehen Sie in der Bedienungsanleitung Ihres Modell oder auf
unserer Website nach.
Zubehör und Ersatzteile
Bitte sehen Sie auf unseren Webseiten www.E-fliteRC.com oder www.horizon-
hobby.de oder www.horizonhobby.com für mehr Informationen über unsere
Produkte nach. Sie finden dort einen Vergleich aller Motoren die wir anbieten.
• EFLA110 Power Meter (Messung von Ampere, Volt, Watt und Kapazität)
• EFLA248 Goldkontaktstecker 2mm (3)
• EFLM1156 Welle: Park 340 BL Außenläufer
• EFLM1157 Ersatzkleinteile Hardware: Park 340
• EFLM1923 Propeller Adapter mit Stellring 1/8 (0.125) in

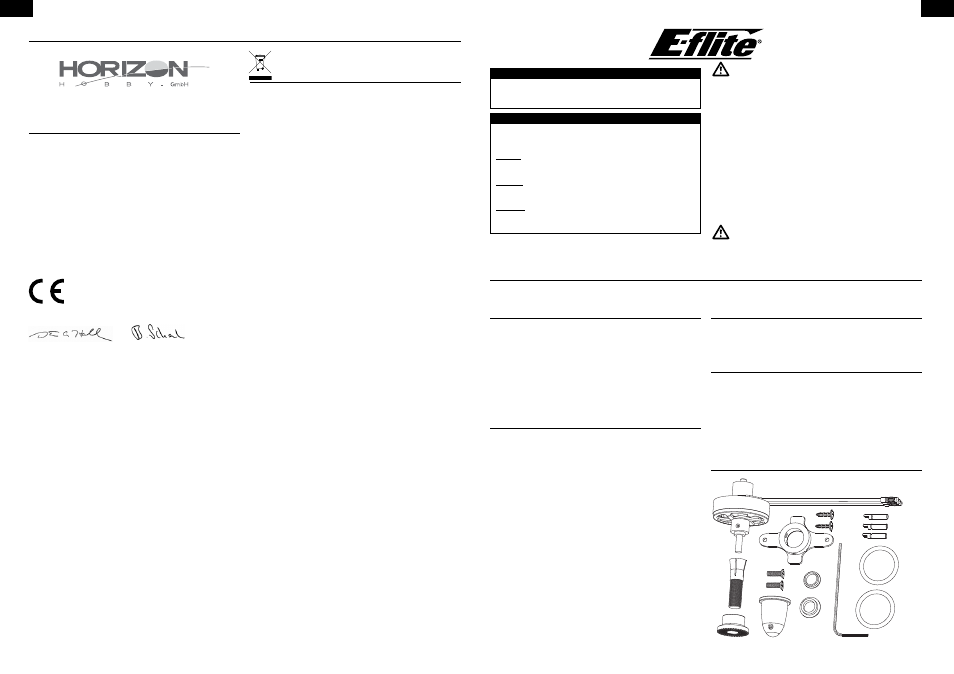

Lieferumfang
5 8
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich
vor dem Betrieb mit den Produktfunktionen vertraut zu machen. Wird das
Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder
persönlichem Eigentum führen oder schwere Verletzungen verursachen.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug. Dies ist
ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem
Menschenverstand betrieben werden und benötigt gewisse mechanische
Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verant-
wortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am
Produkt oder anderen Sachwerten führen. Dieses Produkt eignet sich nicht
für die Verwendung durch Kinder ohne direkte Überwachung eines Erwach-
senen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, Inc., das
Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder
auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisun-
gen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor
Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhin-
weise im Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß
betrieben werden kann und Schäden oder schwere Verletzungen vermieden
werden.
ACHTUNG: Dieses Produkt kann während des Betriebes extrem heiß
werden und zu Verbrennungen führen.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
HINWEIS
Alle Anweisungen, Garantien und dazugehörigen Dokumente können ohne
Ankündigung von Horizon Hobby Inc. geändert werden. Eine aktuelle Version
ersehen Sie bitte im Support Feld unter: http://www.horizonhobby.com.
Die folgenden Begriffe werden in der gesamten Produktliteratur verwen-
det, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses
Produkts hinzuweisen:
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können
sich möglicherweise Sachschäden UND geringe oder keine Gefahr von
Verletzungen ergeben.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden,
ergeben sich wahrscheinlich Sachschäden UND die Gefahr von
schweren Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben
sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verlet-
zungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.
Erklärung der Begriffe
Konformitätshinweise für die Europäische Union
Konformitätserklärung laut Allgemeine Anforderungen
(ISO/IEC 17050-1:2004, korrigierte Fassung 2007-06-15);
Deutsche und Englische Fassung EN ISO/IEC 17050-1:2010
Declaration of conformity (in accordance with ISO/IEC 17050-1)
Horizon Hobby GmbH
Christian-Junge-Straße 1
D-25337 Elmshorn
erklärt das Produkt: EFL Park 340 Brushless Außenläufer Motor, 1700 Kv
(EFLM1155)
declares the product: EFL Park 340 Brushless Outrunner Motor 1700Kv
(EFLM1155)
im Einklang mit den Anforderungen der unten aufgeführten Bestimmungen
nach den Bestimmungen der europäischen EMV-Richtlinie 2004/108/EG:
The object of declaration described above is in conformity with the
requirements of the specifications listed below, following the
provisions of the European EMC Directive 2004/108/EC:
EN61000-6-1:2007
EN61000-6-3:2007
Elmshorn, 10.29.2011
Horizon Hobby GmbH; Christian-Junge-Straße 1; D-25337 Elmshorn
HR Pi: HRB 1909; UStIDNr.:DE812678792; Str.Nr.: 1829812324
Geschäftsführer: Birgit Schamuhn, Steven A. Hall -- Tel.: +49 4121 4619960
Fax: +49 4121 4619970 eMail: [email protected]
Internet: www.horizonhobby.de
Es gelten unsere allgemeinen Geschäftsbedingungen, die in unseren
Geschäftsräumen eingesehen werden können.
Ware bleibt bis zur vollständigen Bezahlung Eigentum
der Horizon Hobby GmbH
Entsorgung in der Europäischen Union
Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Es ist die
Verantwortung des Benutzers, dass Produkt an einer registrierten Sammelstelle
für Elektroschrott abzugeben diese Verfahren stellt sicher, dass die Umwelt
geschont wird und natürliche Ressourcen nicht über die Gebühr beansprucht
werden. Dadurch wird das Wohlergehen der menschlichen Gemeinschaft ge-
schützt. Für weitere Informationen, wo der Elektromüll entsorgt werden kann,
können Sie Ihr Stadtbüro oder Ihren lokalen Entsorger kontaktieren.
Birgit Schamuhn
Geschäftsführerin
Managing Director Steven A. Hall
Geschäfstführer
Managing Director
