Istruzioni Park 340 Brushless Outrunner Motor, 1700Kv (EFLM1155)
Grazie per aver acquistato il motore brushless a cassa rotante E-flite ® Park 340. Prima di usarlo leggere attentamente tutto il manuale di istruzioni,
in cui si potranno trovare informazioni e consigli importanti per il montaggio e l’uso.
Caratteristiche
• Ideale per modelli 3D da 200 a 300 g e modelli riproduzione o per
volo sportivo da 250 a 430 g
• Ideale per piccoli aerei indoor che richiedono fino a 145 W
• Caratteristiche migliorate rispetto al motore Park 300
• Salva elica integrato
• Progettato per il montaggio sull’ordinata parafiamma
• Estremamente silenzioso e leggero (appena 27 g)
• Costruito con materiali di alta qualità, cuscinetti a sfere e albero
in acciaio indurito
• Sistema a cassa rotante con 14 poli
Dati tecnici del Park 340, 1700Kv (EFLM1155)
Diametro: 28mm
Lunghezza corpo: 25,5mm
Peso: 27,0 g
Diametro albero: 3,2mm
Caratteristica: 1700 Kv
Corrente a vuoto: 0,72A @ 8V
Resistenza: 0,115 ohm
Corrente in continuo: 11,5A
Corrente massima: 14A
Potenza ingresso: 145W
Batteria: Li-Po 2S–3S o Ni-MH/Ni-Cd 6–10 celle
Eliche consigliate: 2S: 7 x 3,5–8 x 4,3
3S: 6 x 4, 6 x 5,5
AVVISO: La relazione tra le dimensioni dell’elica e la corrente assorbita
può variare secondo il tipo di elica e il suo costruttore.
Regolatore (ESC) brushless: 15A
AVVISO: Il limite di funzionamento alla massima temperatura (104° C)
e alla massima corrente è di 15 secondi. Nel caso si usi il motore in
condizioni estreme conviene ridurre il motore ogni tanto, per consentirgli
di raffreddarsi ed evitare un surriscaldamento. La corrente massima di
14 A è per il 3D e per un tempo limitato.
Scelta della batteria
Per questo motore noi raccomandiamo batterie E-flite o Thunder Power a
seconda delle applicazioni. Poiché la tecnologia delle batterie è in continua
evoluzione, conviene tenersi informati presso i produttori delle stesse o sul
nostro sito, per avere i dati aggiornati sulle batterie adatte.
Accessori e ricambi
Sul nostro sito www.E-fliteRC.com oppure www.horizonhobby.com, si
possono avere maggiori informazioni sui nostri prodotti in generale o sui
motori elettrici in particolare, di cui si potrà trovare una tabella comparativa
della nostra offerta.
• EFLA110 Power Meter
(misura corrente, tensione, potenza e capacità della batteria)
• EFLA248 Set connettori gold, 2 mm (3)
• EFLM1156 Albero per Park 340 BL
• EFLM1157 Viti di ricambio per Park 340
• EFLM1923 Adattatore elica

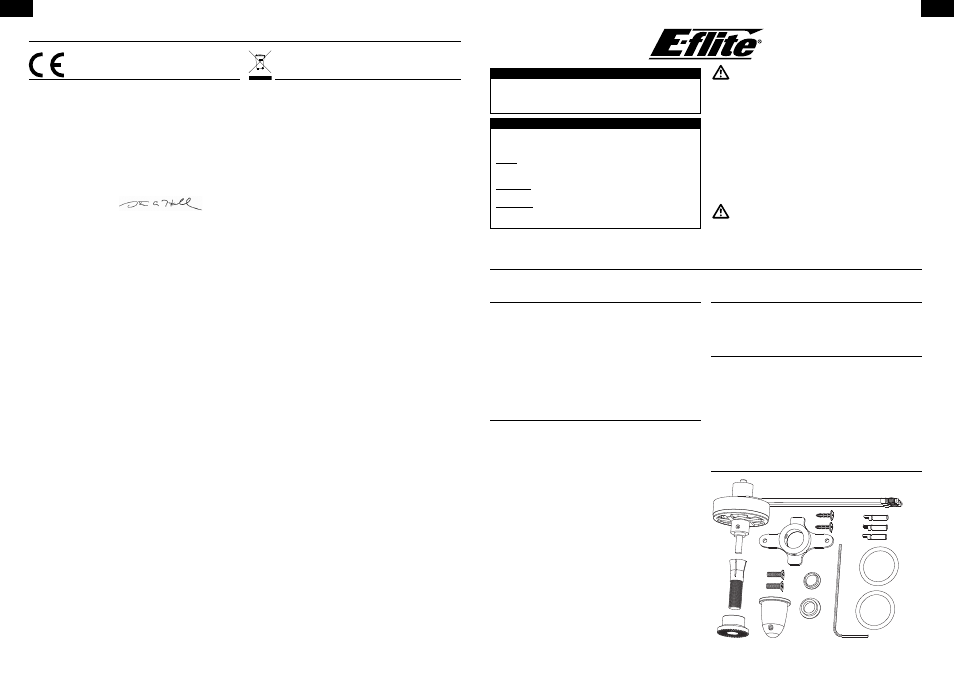

Contenuto del kit
Compliance Information for the European Union
Dichiarazione di conformità
(in conformità con ISO/IEC 17050-1)
No. HH2011102901
Prodotto(i):
Park 340 Brushless Outrunner Motor, 1700Kv
Numero(i) articolo: EFLM1155
L’oggetto della dichiarazione citato sopra è conforme a requisiti delle
specifiche elencate qui di seguito, seguendo le disposizioni della direttiva
europea CEM 2004/108/EC:
EN61000-6-1:2007
EN61000-6-3:2007
Firmato per conto di:
Horizon Hobby, Inc.
Champaign, IL USA
29 ottobre 2011
Smaltimento all’interno dell’Unione Europea
Questo prodotto non deve essere smaltito assieme ai rifiuti domestici. Al
contrario, è responsabilità dell’utente lo smaltimento di tali rifiuti, che devono
essere portati in un centro di raccolta designato per il riciclaggio di rifiuti
elettrici e apparecchiature elettroniche. La raccolta differenziata e il riciclaggio
di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento
aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto
a proteggere il benessere dell’uomo e dell’ambiente. Per maggiori informazioni
sui punti di riciclaggio si prega di contattare il proprio ufficio locale, il servizio
di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto
.
Steven A. Hall
Vice Presidente
Operazioni internazionali e Gestione dei rischi
Horizon Hobby, Inc.
13 16
34630
Printed: 10/2011
©2011 Horizon Hobby, Inc. E-flite is a registered trademark of Horizon Hobby, Inc.
AVVERTENZA: leggere TUTTO il manuale di istruzioni e familiariz-
zare con le caratteristiche del prodotto prima di farlo funzionare. Un uso
improprio del prodotto puo` causare danni al prodotto stesso e alle altre
cose e gravi lesioni alle persone.
Questo e` un prodotto sofisticato per appassionati di modellismo. Deve essere
azionato in maniera attenta e responsabile e richiede alcune conoscenze
basilari di meccanica. L’uso improprio o irresponsabile di questo prodotto puo`
causare lesioni alle persone e danni al prodotto stesso o alle altre cose. Questo
prodotto non deve essere utilizzato dai bambini senza la diretta supervisione
di un adulto. Non tentare di smontare, utilizzare componenti incompatibili o
modificare il prodotto in nessun caso senza previa approvazione di Horizon
Hobby, Inc. Questo manuale contiene le istruzioni per la sicurezza, l’uso e la
manutenzione del prodotto. E` fondamentale leggere e seguire tutte le istruzi-
oni e le avvertenze del manuale prima di montare, impostare o utilizzare il
prodotto, al fine di utilizzarlo correttamente e di evitare di causare danni
alle cose o gravi lesioni alle persone.
ATTENZIONE: questo prodotto potrebbe diventare estremamente
caldo durante l’uso e causare ustioni.
Almeno 14 anni. Non è un giocattolo.
AVVISO
Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti
a cambiamenti a totale discrezione di Horizon Hobby, Inc. Per una
documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com
e fare clic sulla sezione Support del prodotto.
Nella documentazione relativa al prodotto vengono utilizzati i seguenti
termini per indicare i vari livelli di pericolo potenziale durante l’uso del
prodotto:
AVVISO: indica procedure che, se non debitamente seguite, possono
determinare il rischio di danni alle cose E il rischio minimo o nullo di
lesioni alle persone.
ATTENZIONE: indica procedure che, se non debitamente seguite,
determinano il rischio di danni alle cose E di gravi lesioni alle persone.
AVVERTENZA: indica procedure che, se non debitamente seguite,
determinano il rischio di danni alle cose, danni collaterali e gravi lesioni
alle persone O il rischio elevato di lesioni superficiali alle persone.
Significato dei termini usati
