System Description

5

Banner Engineering Corp. • Minneapolis, U.S.A.

Website: http://www.baneng.com • Tel: 888.373.6767

Configure and monitor

the System with the

supplied EDS files and

the user’s DeviceNet

configuration tool.

DIN-

Rail Mountable

Control Module

Quick-Disconnect Cables

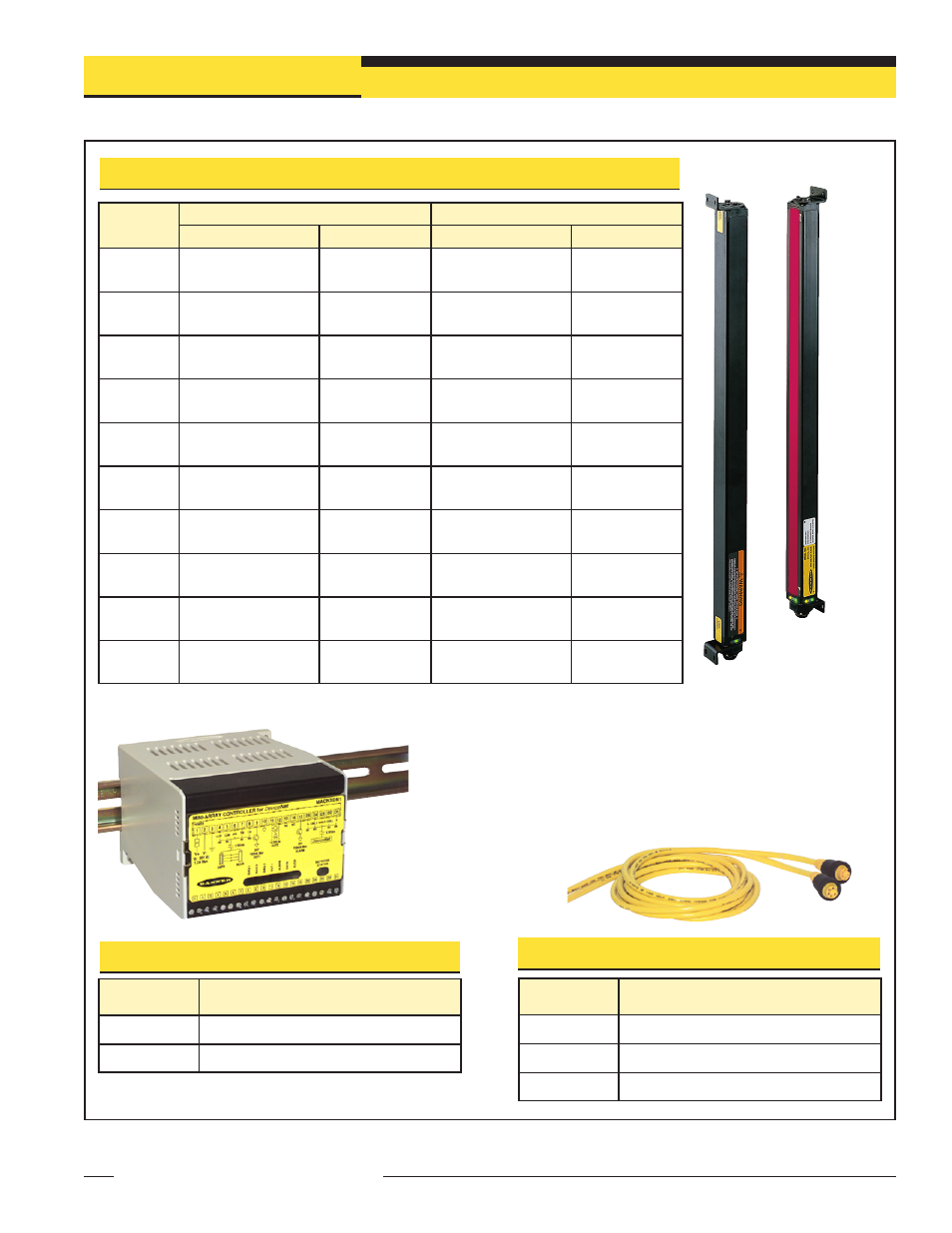

Figure 1-1. A-GAGE MINI-ARRAY System components

Housing

Length

3/4" Beam Spacing (16 Beams/Ft)

3/8" Beam Spacing (32 Beams/Ft)

201 mm

(7.9")

BMEL616A Emitter

8

8

BMEL632A Emitter

BMRL632A Receiver

16

16

356 mm

(14.0")

BMEL1216A Emitter

BMRL1216A Receiver

16

16

BMEL1232A Emitter

BMRL1232A Receiver

32

32

505 mm

(19.9")

BMEL1816A Emitter

BMRL1816A Receiver

24

24

BMEL1832A Emitter

BMRL1832A Receiver

48

48

659 mm

(26.0")

BMEL2416A Emitter

BMRL2416A Receiver

32

32

BMEL2432A Emitter

BMRL2432A Receiver

64

64

810 mm

(31.9")

BMEL3016A Emitter

BMRL3016A Receiver

40

40

BMEL3032A Emitter

BMRL3032A Receiver

80

80

963 mm

(37.9")

BMEL3616A Emitter

BMRL3616A Receiver

48

48

BMEL3632A Emitter

BMRL3632A Receiver

96

96

1115 mm

(43.9")

BMEL4216A Emitter

BMRL4216A Receiver

56

56

BMEL4232A Emitter

BMRL4232A Receiver

112

112

1267 mm

(49.9")

BMEL4816A Emitter

BMRL4816A Receiver

64

64

BMEL4832A Emitter

BMRL4832A Receiver

128

128

1572 mm

(61.9")

BMEL6016A Emitter

BMRL6016A Receiver

80

80

BMEL6032A Emitter

BMRL6032A Receiver

160

160

1877 mm

(73.9")

BMEL7216A Emitter

BMRL7216A Receiver

96

96

BMEL7232A Emitter

BMRL7232A Receiver

192

192

Models

Total Beams

Models

Total Beams

Receiver

Emitter

Emitter and Receiver Models

Cable

Model

Description

QDC-515C

4.6 m (15') cable, straight QD connector

QDC-525C

7.6 m (25') cable, straight QD connector

QDC-550C

15.2 m (50') cable, straight QD connector

Cables

Controller

Model

Description

MACNXDN-1

Two discrete, solid-state NPN outputs

MACPXDN-1

Two discrete, solid-state PNP outputs

Control Module Models

(with DeviceNet interface)
