Vor dem Bohren
Lesen Sie zuerst die Hinweise unter „Vorbereitung“ ab Seite 5, und vergewissern Sie sich,
dass Sie alles verstanden haben, damit Sie die folgenden Schritte sicher ausführen können.
ACHTUNG: Wenn Sie Bedenken haben, ziehen Sie einen qualifizierten Fachbetrieb zu Rate.
Kleine Symbole weisen auf die Werkzeuge hin, die Sie für den jeweils nächsten Schritt
benötigen.
Tipps liefern Hinweise, um die Arbeit leichter auszuführen und Fehler zu vermeiden.
Probebohrung zum Ermitteln des Freiraums
Prüfen Sie den Freiraum hinter der Wand oder oberhalb der Decke durch eine kleine
Probebohrung, bevor Sie größere Öffnungen aussägen. Der geringe Aufwand hierfür zahlt
sich aus, wenn dadurch eine erfolgreiche Installation sichergestellt wird.
Hinweis: Wenn Sie an einer Außenwand arbeiten, behindern möglicherweise Dämmstoffe die
Prüfung mit einer Probebohrung. Daher können Sie in diesem Fall ggf. diesen Schritt
überspringen und mit „Wand für den Einbau der Lautsprecher vorbereiten“ auf Seite 13
fortfahren. Sie müssen dazu allerdings sicher sein, dass der Dämmstoff flexibel ist und kein
anderes Objekt hinter der Wandoberfläche die Installation behindert.
WARNUNG: Wenn Sie Anhaltspunkte dafür haben, dass der Dämmstoff asbesthaltig ist, bohren
oder sägen Sie keinesfalls in die Wand. Wählen Sie stattdessen einen anderen Installationsort für
die Lautsprecher.
Schablone verwenden
Sie benötigen für diesen Arbeitsschritt einen spitzen Bleistift.
Die Schablone zeigt an, wo zunächst zwei Probebohrungen mit 13 mm Durchmesser zu
bohren sind, bevor größere Öffnungen für den gesamten Lautsprecher hergestellt werden.
Sie können dann den Raum hinter der Bohrung testen, um sicherzustellen, dass genug Platz
für den Lautsprecher vorhanden ist und die Installation nicht durch Objekte gestört wird.
Beachten Sie die unterbrochenen Linien, die von der Probebohrung zu den unteren Ecken
des nicht auszusägenden Bereichs auf der Schablone führen. Verwenden Sie diese Linien als
Richtschnur, um festzustellen, ob unterhalb der Probebohrung genügend Freiraum für das
Lautsprechergehäuse vorhanden ist.
Schablone positionieren
1.
Wählen Sie für den Mittelpunkt des Lautsprechergitters einen Punkt auf der Wand oder
an der Decke. Sehen Sie sowohl ober- als auch unterhalb der Probebohrung genügend
Raum für das Lautsprechergehäuse vor. Dadurch haben Sie eine Platzreserve, wenn sich
unter der Wandoberfläche ein Installationshindernis befindet.
2. Drücken Sie die Schablone gegen die Wand, und zentrieren Sie den gewünschten
Mittelpunkt in den Kreisen für die Probebohrungen.
3. Ziehen Sie mit dem Bleistift die Kreislinien für die Probebohrung nach (Abbildung 7).
4. Entfernen Sie die Schablone.

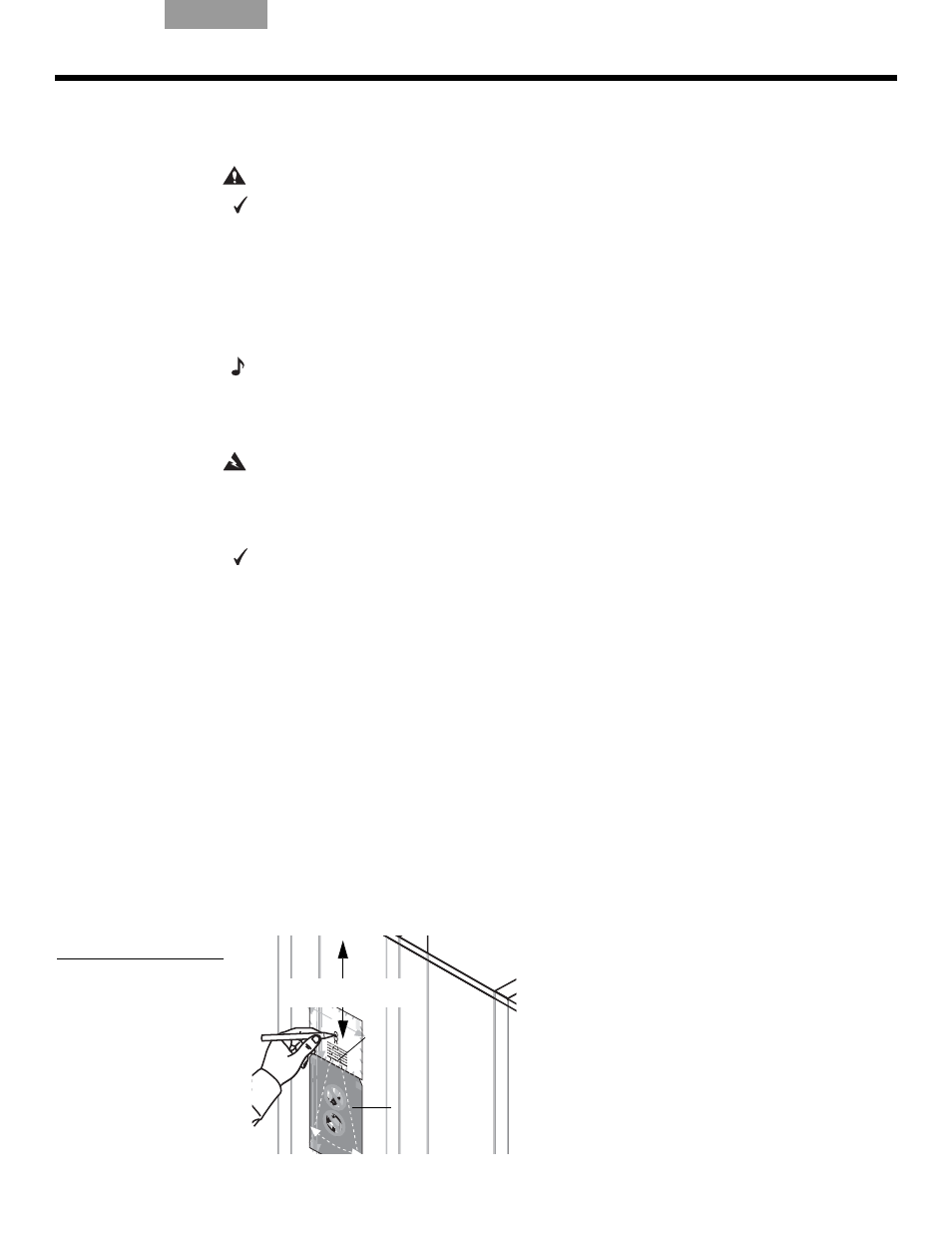

Abbildung 7
Vorbereitungen für die
Probebohrung
