Terminali PanelView 1400
57
6. Stringere alternatamente le viti dei ganci di montaggio affinchè il terminale
sia tenuto fermamente contro il pannello. Stringere le viti di montaggio con
coppia di serraggio da 1,13 Nm. Non stringere eccessivamente.
!
ATTENZIONE:
Stringere i ganci di montaggio con coppia di
serraggio da
1,13 Nm per avere una buona tenuta
e per
prevenire danni al terminale. Allen-Bradley non assume nessuna
responsabilità su danni causati da acqua e altre sostanze chimiche
trovate nella custodia del terminale o in altra apparecchiatura
dovuti all’incorretta installazione del terminale.
Per installare il terminale PV1400 in un pannello utilizzando perni di
montaggio:
1. Fare un taglio di apertura nel pannello utilizzando la dima del pannello fornita
con il terminale. Fare fori di 5,6 mm (7/32 di pollice) per i perni secondo le
indicazioni.
2. Installare i perni di montaggio (N. Catalogo 2711-NP3) utilizzando una
chiave di 5,6mm sull’estremità del perno. Ruotare in senso orario per
stringere di circa 1,1
Nm).

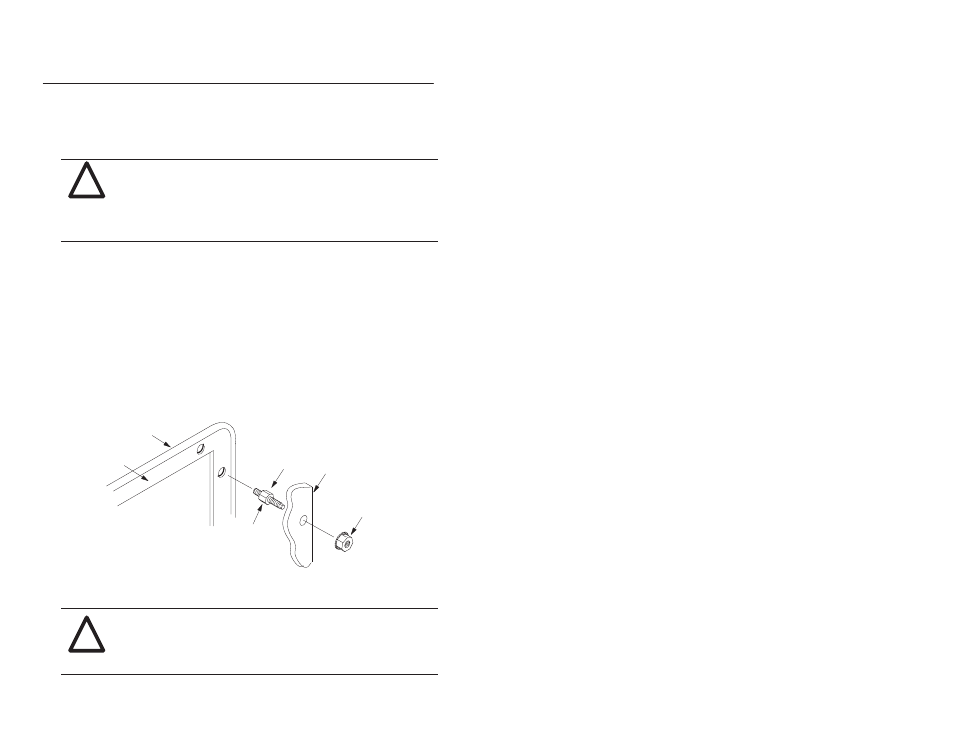

Perni di montaggio (18 per Tastiera
12 per Tattile
Cornice
Guarnizione di Tenuta
Distanziatore
Dado autobloccante
Pannello o Custodia
!
ATTENZIONE: Fare attenzione a non danneggiare la
guarnizione di tenuta durante l’installazione o la rimozione
dei perni.
Una guarnizione danneggiata può causare danni al
terminale e ad altri componenti del pannello.
