PanelView 1400 Terminals
33
6. Ziehen Sie abwechselnd die Montageklammer-Schrauben an, bis das Terminal
bündig gegen die Schalttafel gehalten wird. Ziehen Sie die Schrauben dann
mit einem Drehmoment von 1,1 Nm fest. Bitte überdrehen Sie die Schrauben
nicht.
!
ACHTUNG: Um eine korrekte Abdichtung zu erreichen und
um potentielle Schäden am Terminal zu verhindern, sollten die
Montageklammern mit einem Drehmoment von 1,1 Nm
festgezogen werden. Allen–Bradley übernimmt keine
Verantwortung für Schäden durch Wasser oder Chemikalien am
Terminal oder anderen Geräten innerhalb des Gehäuses, die
durch unsachgemäße Installation hervorgerufen werden.
Installation des PV1400 Terminals mit Montagebolzen in eine Schalttafel:
1. Schneiden Sie die Öffnung mit Hilfe der Orginal–Schablone, die mit dem
Terminal geliefert wird, in die Schalttafel ein
.
Bohren Sie vorsichtig die
5,5 mm (7/32 Zoll) Löcher für die Bolzen, so wie es angezeigt wird.
2. Installieren Sie die Einbaubolzen (Katalognr. 2711-NP3) mit Hilfe einer 6 mm
(7/32 Zoll) Nuß. Ziehen Sie die Bolzen im Uhrzeigersinn mit einem
Drehmoment von 1,1
Nm an.

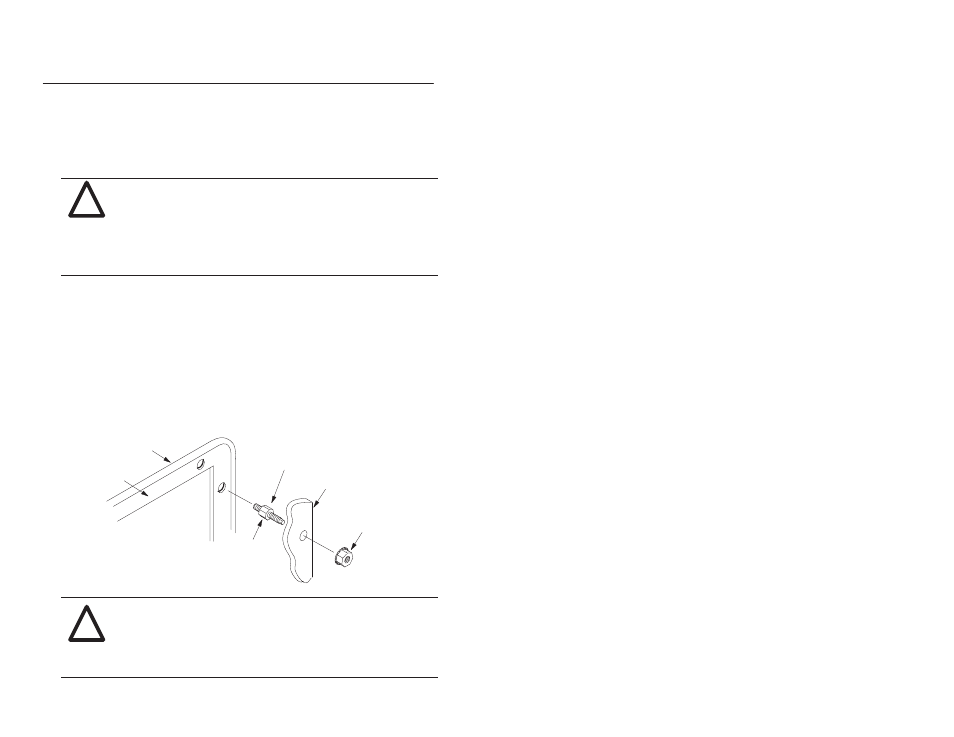

Montagebolzen
(18 Bolzen für Tastatur– und 12
Bolzen für Touchscreen–Terminals)
Blende
Dichtung
Abstandhalter
Selbstsichernde Mutter
Paneel oder Gehäuse
!
ACHTUNG:
Seien Sie vorsichtig, wenn Sie die Bolzen
installieren und entfernen, damit die Dichtung nicht beschädigt
wird. Eine beschädigte Dichtung kann zur Beschädigung des
Terminals und anderer Paneelkomponenten durch eine undichte
Abdichtung führen.
