Terminali PanelView 1400
55
Installazione del terminale in un pannello
Questa sezione fornisce le procedure per il montaggio del terminale PV1400
usando:
•
ganci di montaggio (10 forniti con il terminale, 10 necessari)
•
perni di montaggio (ordinati separatamente, N. Catalogo 2711-NP3)
!
ATTENZIONE:
Disinserire tutta la corrente elettrica dal
pannello prima di fare il taglio.
Accertarsi che l’area vicino al taglio del pannello sia libera.
Fare in modo che i pezzi di metallo non entrino in qualche
componente precedentemente installato nel pannello.
Procedimenti contrari a queste indicazioni potrebbero causare
infortuni o danni all’apparecchiatura.
Per installare il terminale PV1400 in un pannello con l’utilizzo dei ganci:
1. Fare un taglio di apertura nel pannello utilizzando la dima del pannello fornita
con il terminale. Rimuovere bordi taglienti o bavature. Non fare i fori per i
perni di montaggio se vengono utilizzati ganci.
2. Accertarsi che la guarnizione di tenuta del terminale sia posizionata
correttamente sul terminale come mostrato sulla figura qui sotto. Questa
guarnizione forma una tenuta a compressione. Non usare sostanze sigillanti.

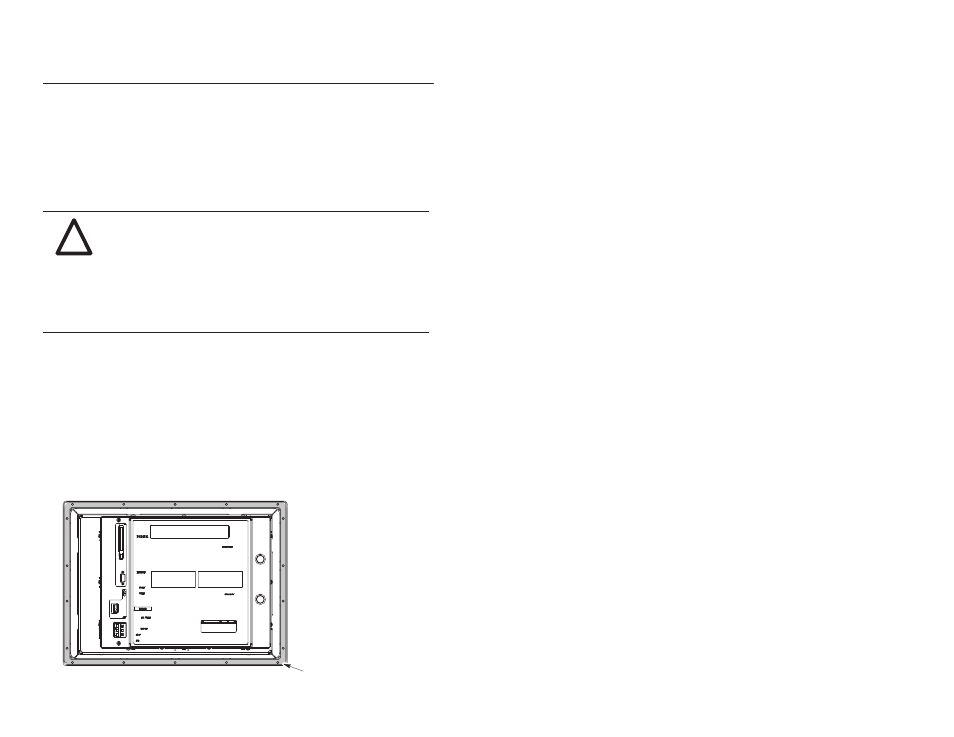

Guarnizione di tenuta
Guarnizione di tenuta
