Terminaux PanelView 1400
21
6. Serrer alternativement les vis des attaches de fixation jusqu’à ce que le
terminal soit fermement maintenu contre le panneau. Serrer les vis avec un
couple de 0,116 m
Skgf. Ne pas trop les serrer.
!
ATTENTION:
Les attaches de fixation doivent être serrées
avec un couple de 0,116 m
Skgf pour que le joint soit
correctement comprimé et que le terminal ne risque pas d’être
endommagé. Allen-Bradley ne serait être en aucune façon
responsable de dommages causés par de l’eau ou des produits
chimiques, au terminal ou à tout autre équipement du boîtier, par
suite d’une installation incorrecte.

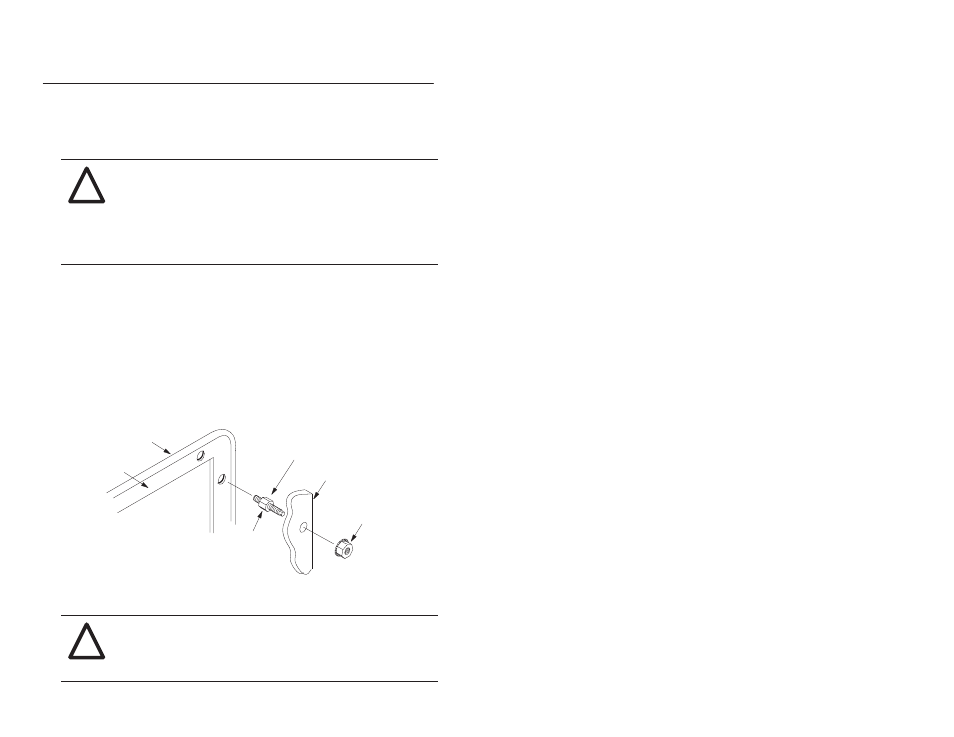

Pour installer le terminal PV1400 sur un panneau à l’aide de goujons :
1. Découper une ouverture dans le panneau à l’aide de la découpe livrée avec le
terminal. Percer avec précaution les trous de 6 mm (7/32) pour les goujons.
2. Installer les goujons de fixation (référence 2711-NP3) à l’aide d’une douille
de 6 mm (7/32). Tourner dans le sens des aiguilles d’une montre jusqu’à
obtenir un couple approximatif de 0,116 m
Skgf.
Goujons de fixation
(18 pour PV à touches ;
12 pour PV tactiles)
Encadrement
Joint
Cale
d’espacement
Ecrou auto-bloquant
Panneau ou armoire
!
ATTENTION:
Prendre soin de ne pas abîmer le joint
d’étanchéité en installant ou en retirant les goujons. Un joint
défectueux peut être cause de dommages pour le terminal ou
pour d’autres éléments du panneau.
