Terminali PanelView 1400

52

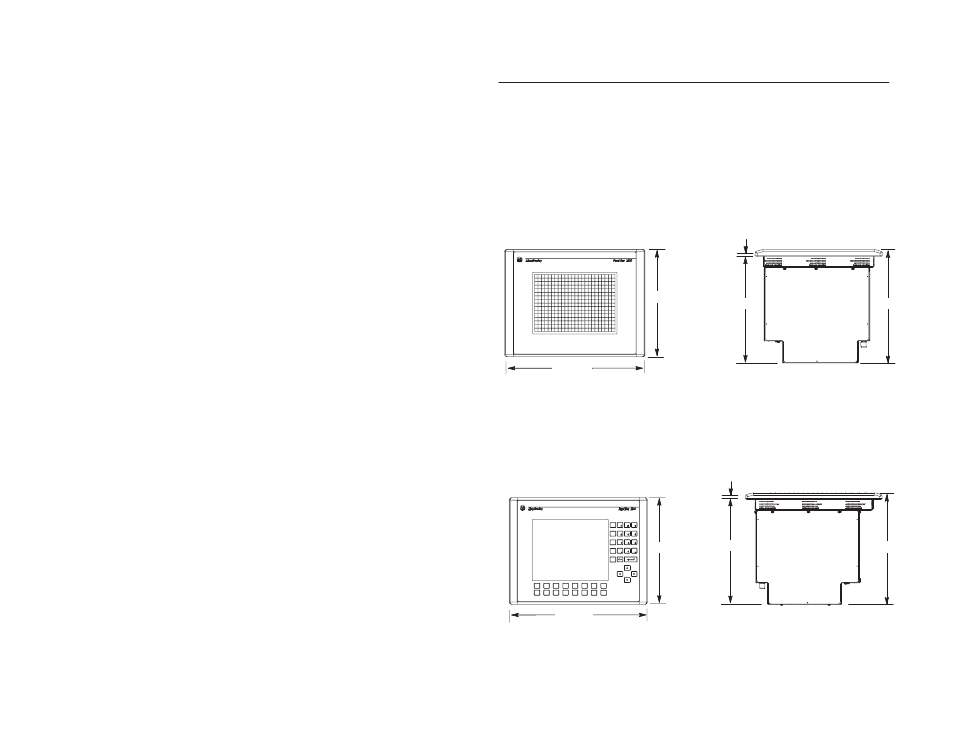

Dimensioni di montaggio

Le figure sottostanti mostrano le dimensioni di montaggio per i terminali
PanelView 1400.

Dimensioni di montaggio per il terminale tattile

355 mm

441 mm

370 mm

394 mm

3,3 mm

Dimensioni di montaggio del terminale a tastiera

355 mm

483 mm

370 mm

3,3 mm

394 mm
