Pubblicazione 2706-IN006E-MU-P
74 Cartellonistica InView
3. Inclinare il pannello di segnalazione per scegliere un angolo di
visuale. Per mantenere il pannello di segnalazione in posizione,
avvitare una vite a croce (inclusa) attraverso uno dei piccoli fori
presenti su ciascuna staffa nel foro per la vite sulla custodia del
pannello di segnalazione.
Collegamenti elettrici
2706-P72 e 2706-P74
1. Aprire il lato anteriore del case del pannello di segnalazione
ruotando per un quarto di giro a sinistra le chiavette con un
cacciavite largo (sul modello 2706-P72CNx ci sono tre chiavette;
sul modello 2706-P74CNx ce ne sono 4). Fare delicatamente
ruotare in avanti la parte anteriore del case.

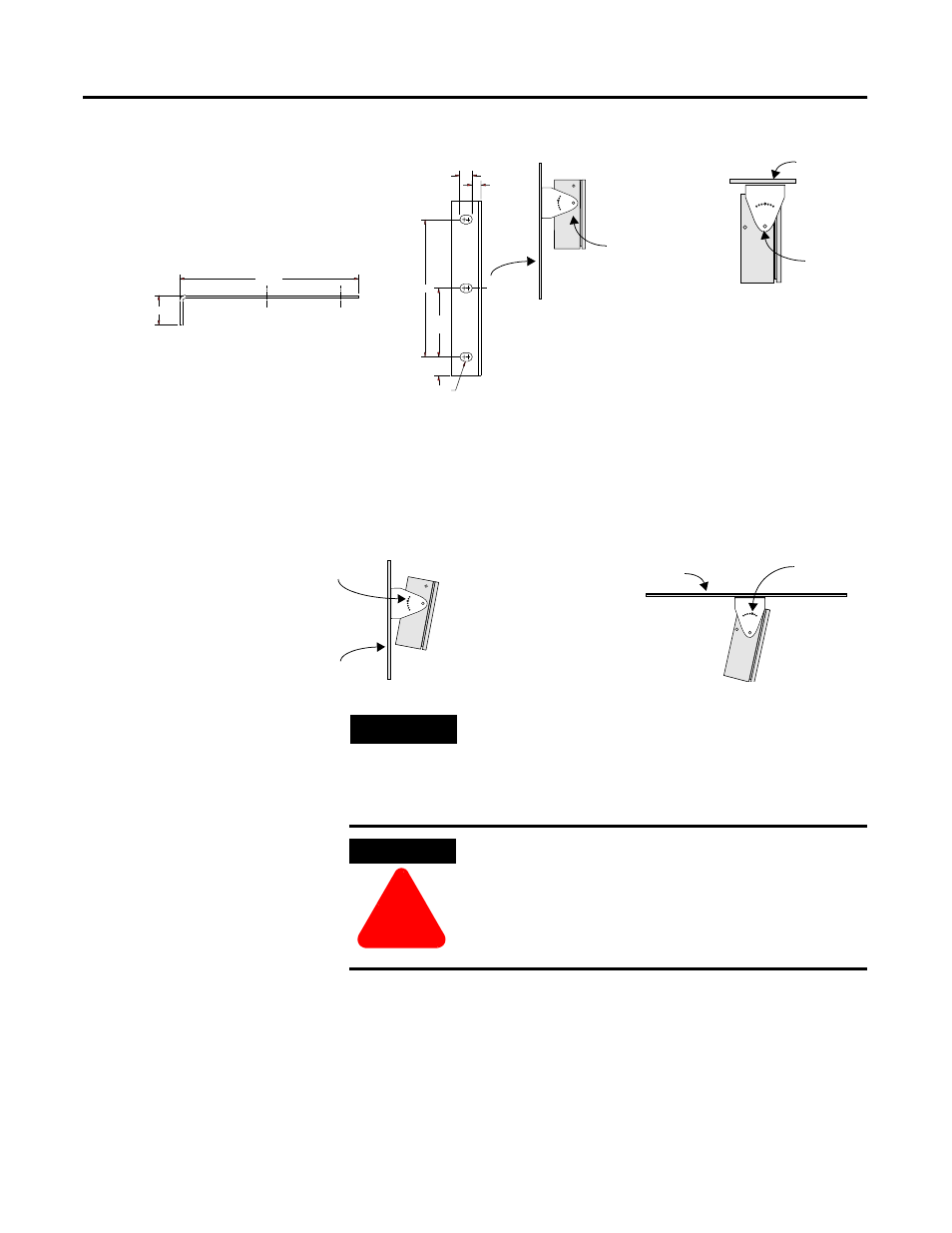

184.15
(7.25 REF)
30.48 (1.20)
(0.50 REF)
(0.36 TYP)
139.70 (5.50)
69.85
(2.75)
19.05
(0.75)
8.74 x 12.70 (0.344 x 0.50)
OBRound Slot (3 Places)
Vista laterale,
montaggio
a parete
Bulloni esagonali
Muro
Vista laterale,
montaggio a soffitto
Bulloni
esagonali
Soffitto
Vite a croce
Vite a croce
Vista laterale,
montaggio a parete Vista laterale,
montaggio a soffitto
Muro
Soffitto
NOTA
Per una ventilazione appropriata, lasciare almeno
1,0 pollici (2,54 cm) di spazio su ogni lato
AVVERTENZA
!
Tensione pericolosa. Il contatto con l’alta tensione
può causare morte o lesioni gravi. Togliere sempre
l'alimentazione al pannello di segnalazione prima di
un intervento di manutenzine.
