6. Attaccare le due staffe rimanenti per il montaggio a parete ad un
muro in modo che siano allineate con le staffe sul pannello di
segnalazione.
7. Collegare le staffe di montaggio a ciascuna estremità del
pannello di segnalazione usando una vite a croce da 5/16 e una
rondella da 5/16 attraverso i fori di montaggio, come mostrato di
seguito, assicurandole con un dado da 5/16. Non stringere i dadi
in questa fase.
8. Far combaciare i fori di allineamento delle staffe del pannello di
segnalazione con i fori di allineamento delle staffe sul muro, in
modo che il pannello di segnalazione formi l’angolo di
osservazione desiderato.
9. Fissare insieme le staffe di montaggio utilizzando due viti a
croce da 10-32 x 3/4, due rondelle da 10-32 e due dadi di
fissaggio da 10-32 attraverso i fori di allineamento selezionati a
ciascuna estremità del pannello di segnalazione. Avvitare a
2,7 Nm (24 pl-lb).
10. Stringere i dadi da 5/16 nei fori di montaggio (vedere il passo 7).
Avvitare con una coppia di 2,7 Nm (24 pl-lb).
NOTA
NON installare il pannello di segnalazione
direttamente sul muro nudo o sull’intonaco. Il
pannello di segnalazione deve essere fissato ad una
parete in grado di supportare almeno quattro volte il
suo peso.

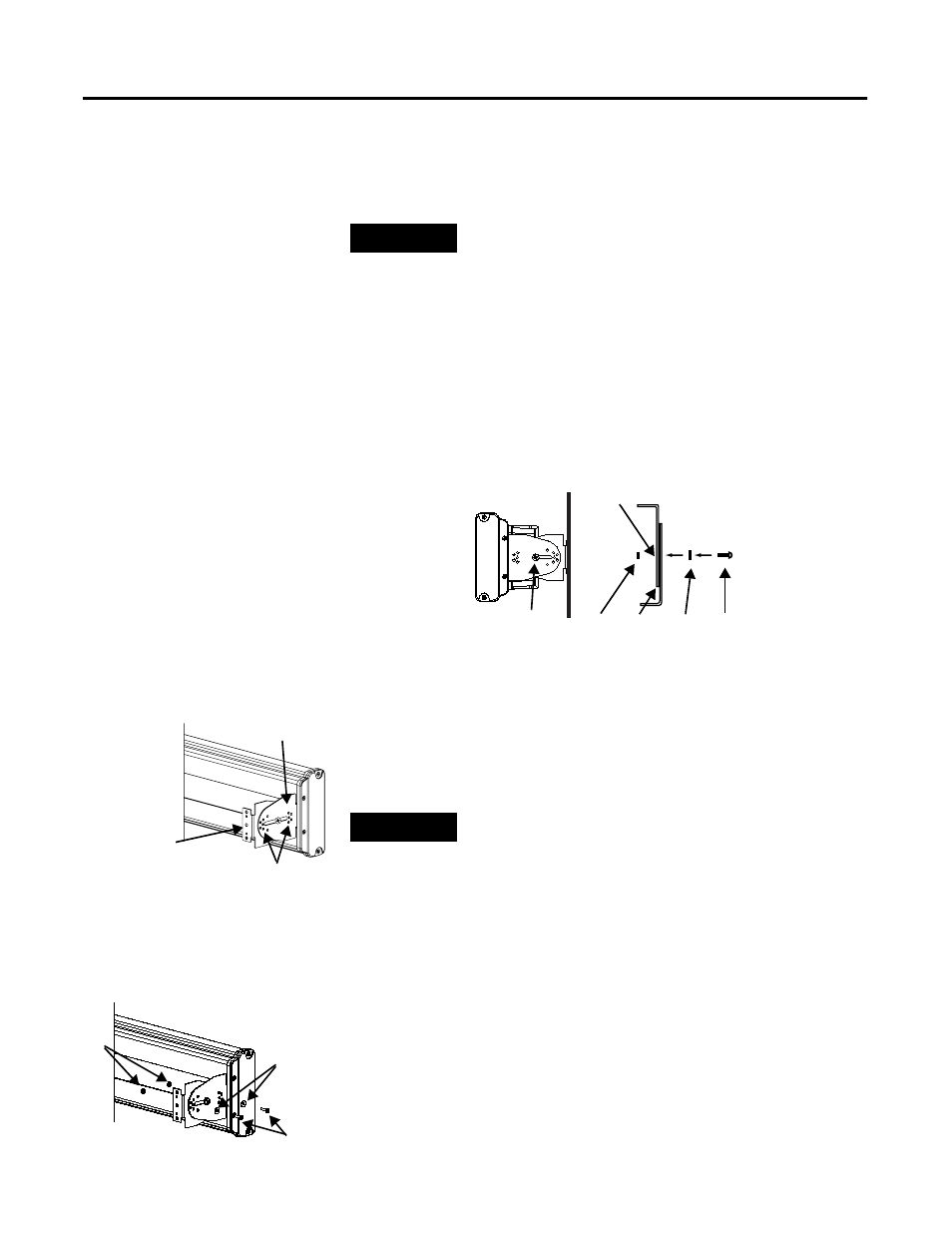

Vista dall’alto Vista laterale
Rondella Vite Vite e rondella
attraverso i fori
di montaggio Staffe
Fori di
montaggio
Dado
Fori di allineamento
Staffe di
montaggio
sul muro
Staffe di montaggio sul pannello di segnalazione
NOTA
La seconda staffa di montaggio è mostrata a puro
scopo illustrativo. In realtà è fissata al muro.
Dadi
di
fis-
sag-
gio
Rondelle
Viti a croce
