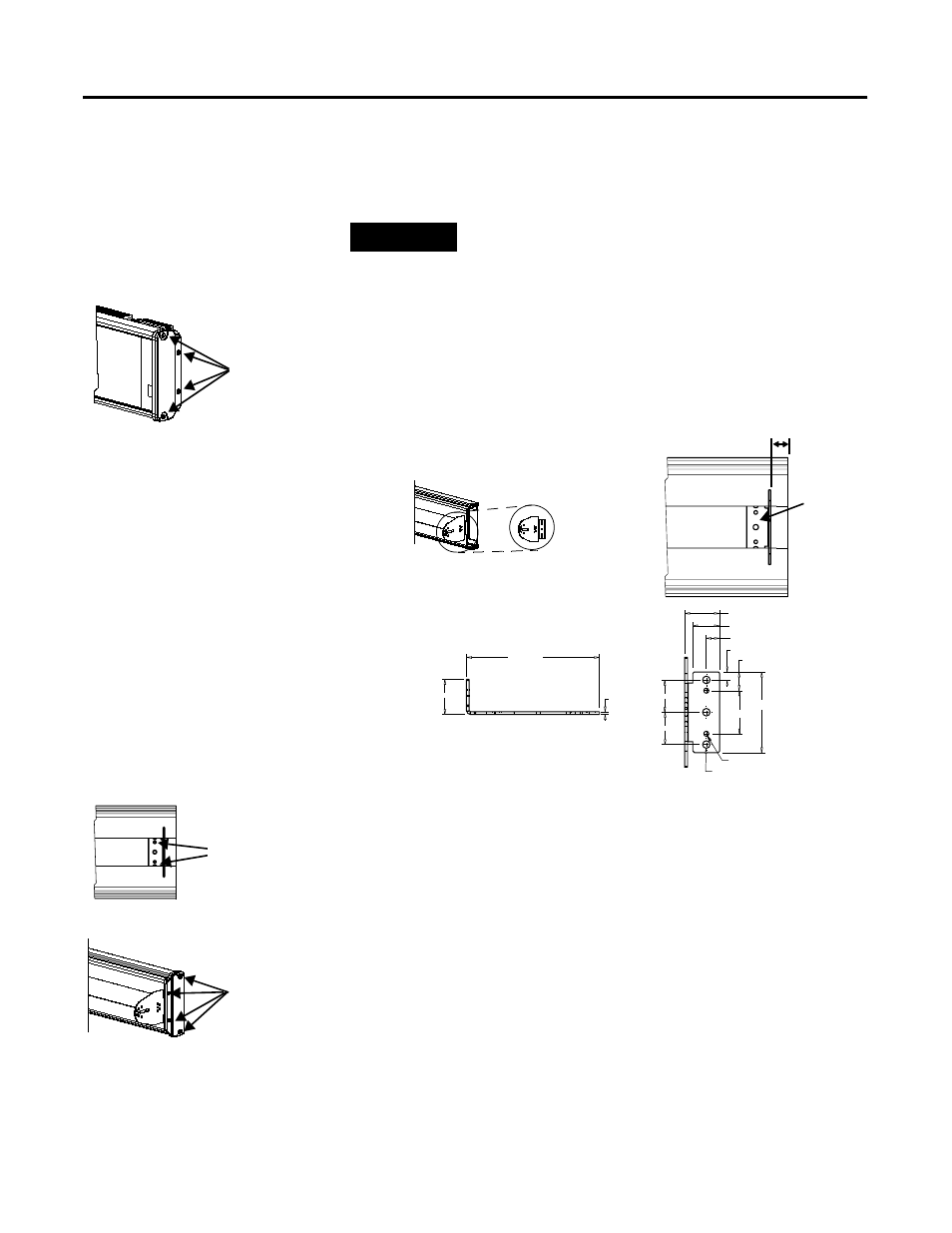

Montage sur un mur
1. Retirez les 4 vis et le capot de protection de l’une des extrémités
de l’afficheur.
2. Glissez l’un des supports de fixation murale à l’arrière de
l’afficheur et placez-le à environ 1,25 cm de l’extrémité de
l’afficheur.
3. Utilisez deux vis Phillips de 8 x 19 mm (fournies) pour fixer le
support de fixation à l’arrière de l’afficheur. Serrez les vis avec
un couple de 2,7 Nm.
4. Remettez le capot de protection en place à l’aide des 4 vis que
vous avez retirées à l’étape 1 ci-dessus. Serrez les vis avec un
couple de 2,7 Nm.
5. Répétez les étapes 1 à 4 pour l’autre extrémité de l’afficheur.
L’espacement entre les trous des supports (au centre des trous)
doit être d’environ :
REMARQUE
Ne retirez qu’un capot de protection à la fois.
Retirez ces
vis.
33.13 (1.305)
127 (5.00)
2.65 (0.105)
33.13 (1.30)
25.40 (1.00)
12.70 (0.50)
7.62 (0.30)
17.65 (0.70)
75.95 (2.99)
40.64 (1.60)
30.35 (1.195)
30.35 (1.195)
4.04 (0.159) 10- 32 UNC-2B 2 Holes
7.11 (0.280) Thru 3 Holes
Support de fixation murale
0.5”
Support
de fixation
murale
Les vis Phillips
se placent ici
Serrez
ces vis
