2. Alimente o cabo elétrico através de um duto de 1” à prova de
água, a extremidade externa do conector (fornecida), a abertura
elétrica no invólucro do sinal e, então, através da extremidade
interna do conector. Parafuse as extremidades internas e
externas do conector juntas até ficar à prova de água.
3. Descasque 1/4" a parte de trás dos fios elétricos. Conecte os fios
parafusando a extremidade de cada um na conexão de
alimentação.

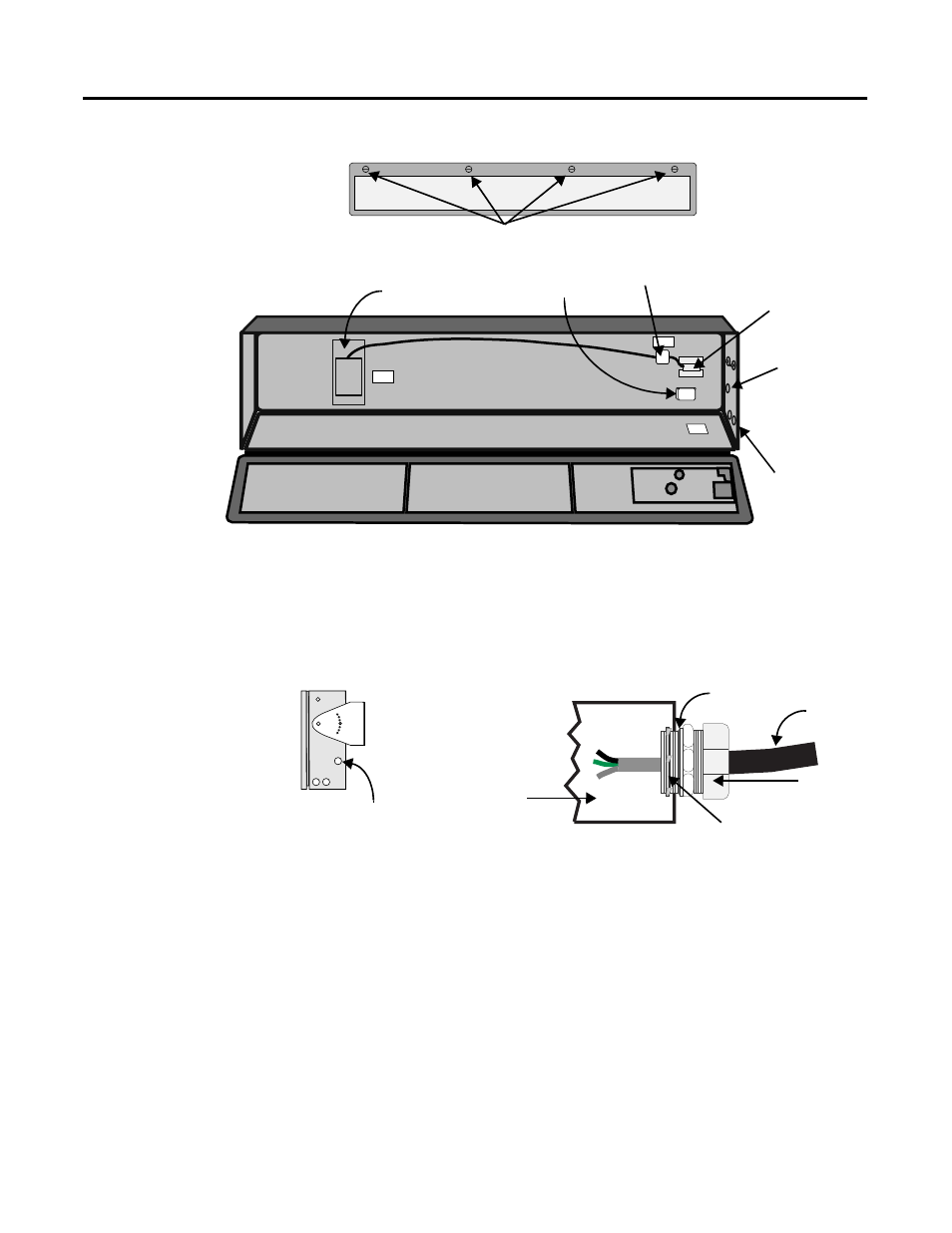

Travas de Um Quarto de Volta em
um sinal 2706-P74
Vista frontal,
fechada
Vista frontal, aberta
Alimentação
conexão do
bloco terminal
Conexão
serial
Fonte de Alimentação
Alimentação do filtro de
linha
Abertura
do
dispositivo
serial
Abertura elétrica
Vista da
extremidade
direita
Abertura elétrica
Vista Frontal
Invólucro do
sinal, parte
interna
Duto
Conector,
extremidade
externa
Porca do conector, com os
dentes para a parte da
frente do invólucro do
Vedação de borracha
