Afficheur de messages InView 29
6. Fixez les deux supports de fixation restants sur un mur, en les alignant
sur les supports montés sur l’afficheur.
7. Assemblez les supports de fixation sur chaque extrémité de l’afficheur
en insérant une vis Phillips et une rondelle de 8 mm dans chaque trou de
fixation, comme indiqué ci-dessous, que vous fixerez avec un écrou de
8 mm. Ne serrez pas cet écrou pour le moment.
8. Alignez les trous d’alignement des supports montés sur
l’afficheur sur ceux des supports fixés au mur de manière à
donner à l’afficheur l’angle de vision souhaité.
9. Fixez les supports de fixation ensemble en introduisant deux vis
Phillips et deux rondelles de 8 mm dans les trous d’alignement
choisis à chaque extrémité de l’afficheur, que vous fixerez avec
deux contre-écrous de 8 mm. Serrez avec un couple de 2,7 Nm.
REMARQUE
N’installez PAS l’afficheur directement sur une
cloison sèche ou une paroi en placoplâtre. Il doit
être fixé sur un mur capable de supporter au moins
4 fois le poids de l’afficheur.

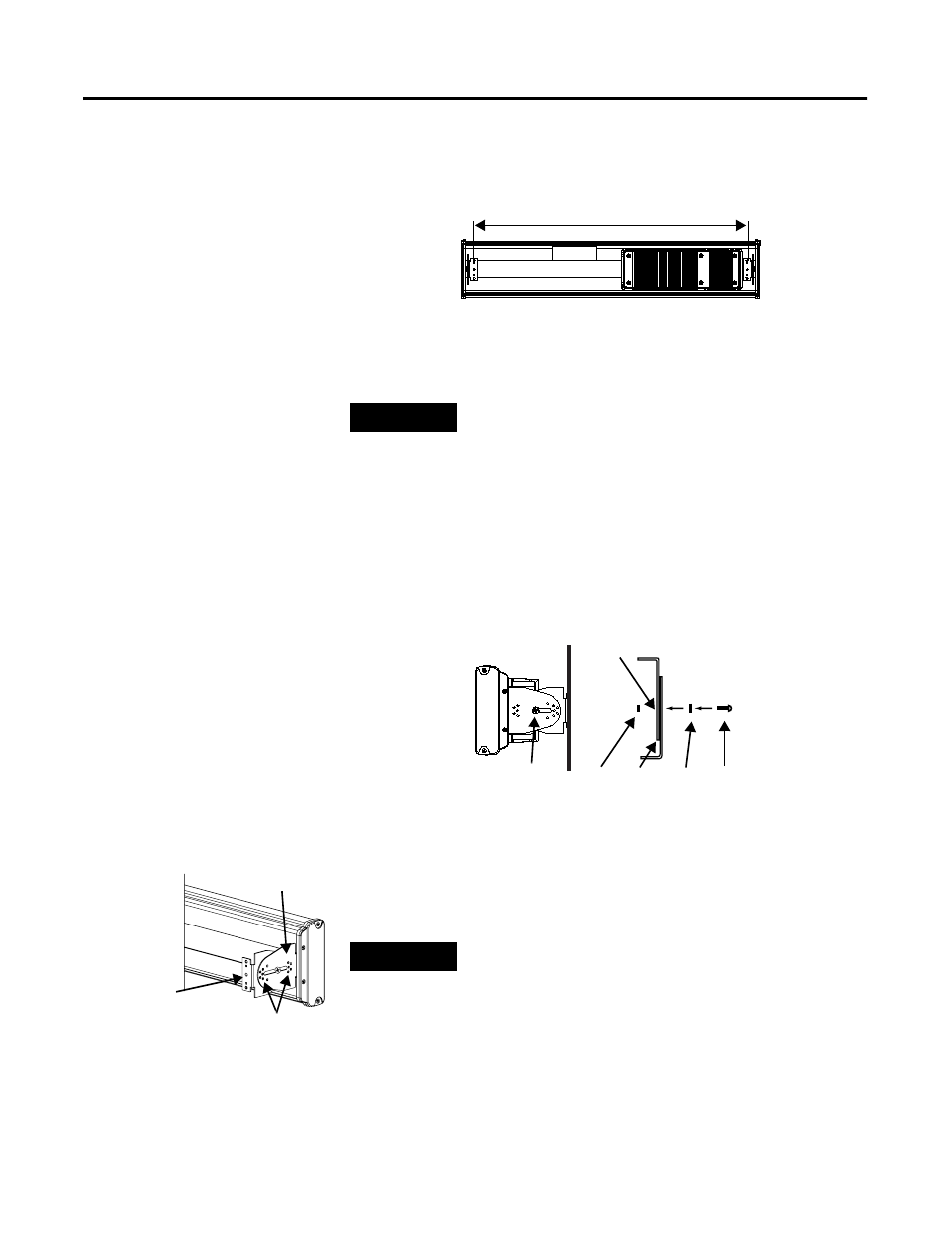

94 cm pour le 2706-P42
183 cm pour le 2706-P43
185,4 cm pour le 2706-P44
Vue supérieure Vue latérale
Rondelle Vis Vis et rondelle
passant par le
trou de fixation Supports
Trou de
fixation
Ecrou
Trous d’alignement
Support
de fixation
sur un mur
Support de fixation sur l’afficheur
REMARQUE
Le deuxième support de fixation n’apparaît ici qu’à
des fins d’illustration. Il est en réalité monté sur le
mur.
