72 Chassi Modular do SLC 500™
Publication 1746-IN016C-MU-P - December 2003

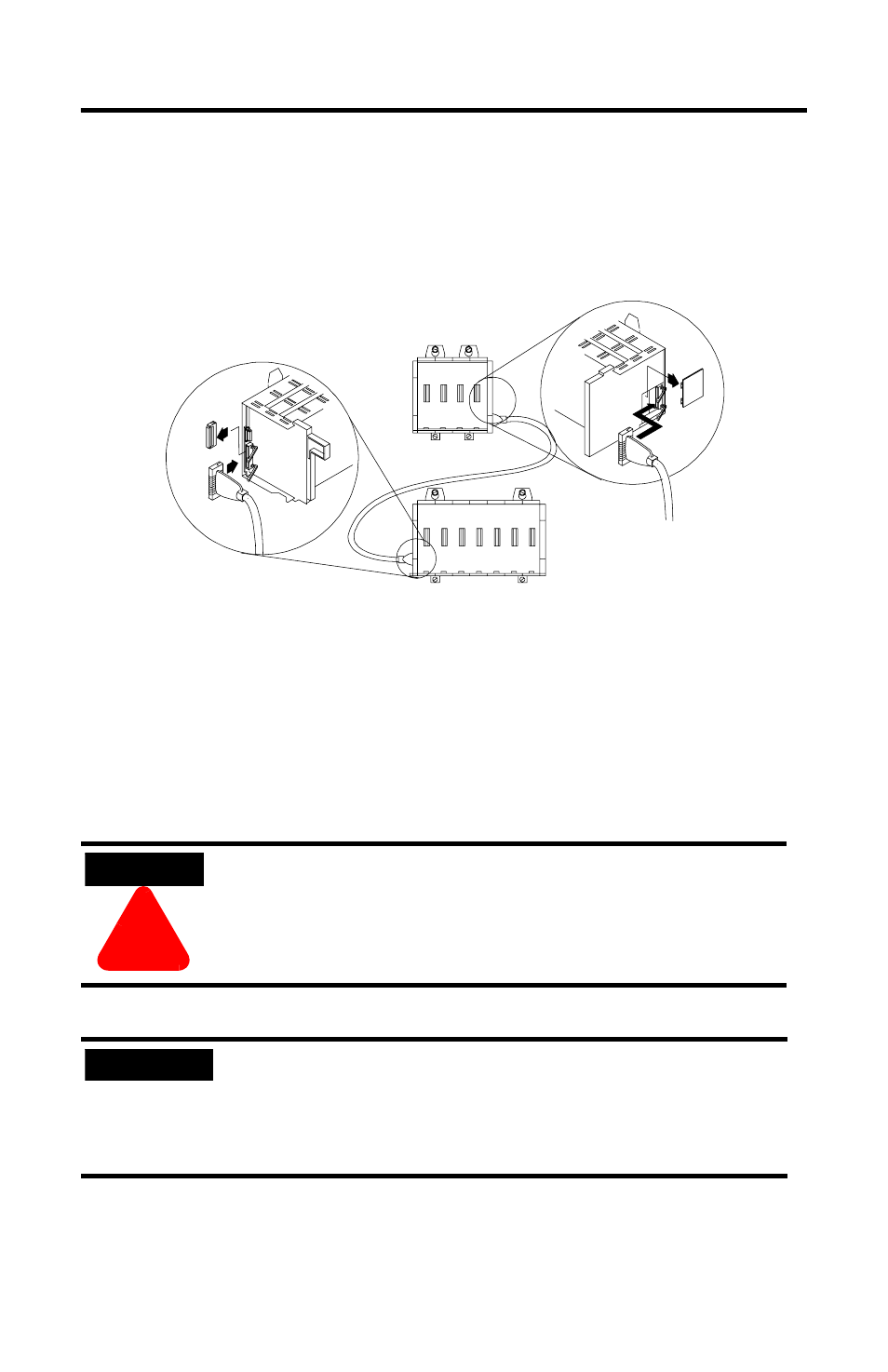

Instalação do Cabo de Interconexão do Chassi (opcional)
Para conectar até três chassis juntos (para um máximo de 30 ranhuras de E/S),
instale o cabo de interconexão do chassi antes de conectar a fonte de alimentação.
Instalação dos Módulos de E/S e Conexão da Fonte de
Alimentação
Utilize os manuais de instruções de instalação e do usuário dos módulos de E/S
para realizar a instalação no chassi. Utilize as instruções de instalação da fonte de
alimentação para conectá-la ao chassi.
ATENÇÃO
!
3
•
Mantenha o conector no lado esquerdo do chassi, se
você não estiver conectando os chassis juntos.
•
Remova a etiqueta de proteção da parte superior da fonte
antes de aplicar alimentação.
IMPORTANTE
O chassi Série B possui um resistor de 1M
Ω
entre o terra
lógico e o aterramento do chassi. Ao utilizar a fonte de
alimentação CC 1746-P3, siga as instruções de aterramento
dessa fonte para evitar potenciais indesejados no terra lógico
do controlador SLC.
Chassi SLC onde o
Controlador será instalado
