48 Chassis modulare SLC 500™
Pubblicazione 1746-IN016C-MU-P - Dicembre 2003

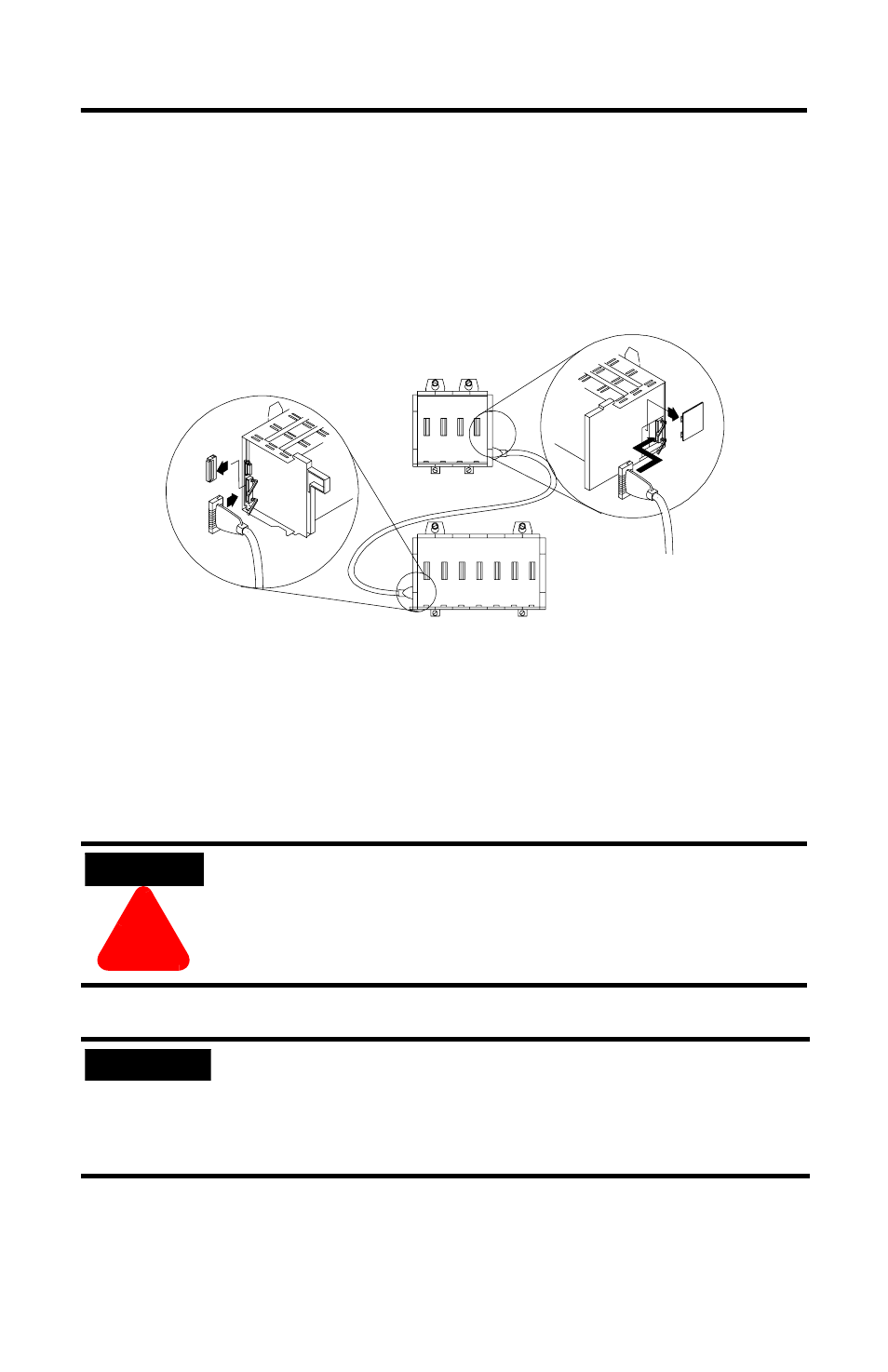

Installazione del cavo di interconnessione dello chassis
(opzionale)
Per collegare fino a tre chassis (per un massimo di 30 slot I/O), installare il cavo di
interconnessione degli chassis prima di collegare l'alimentatore.
Installazione dei moduli I/O e collegamento dell'alimentatore
Fare riferimento alle istruzioni per l'installazione/o ai manuali dell'utente dei moduli
per installarli nello chassis. Fare riferimento alle Istruzioni per l'installazione
dell'alimentatore per collegare questo allo chassis.
ATTENZIONE
!
•
Tenere la spina nel connettore sinistro dello chassis, nel
caso in cui non si debbano collegare chassis .
•
Rimuovere l'etichetta protettiva dalla parte superiore
dell'alimentatore prima di applicare l'alimentazione.
IMPORTANTE
Gli chassis della Serie B sono dotati di una resistenza da 1M
Ω
tra la terra logica e la terra dello chassis. Quando si utilizza un
alimentatore 1746-P3, attenersi alle istruzioni per la messa a terra
fornite con l'alimentatore onde evitare potenziali non desiderati
nella terra logica del processore SLC.
Chassis SLC dove verrà
installato il processore
