18 Châssis modulaire SLC 500™

Publication 1746-IN016C-MU-P - Décembre 2003

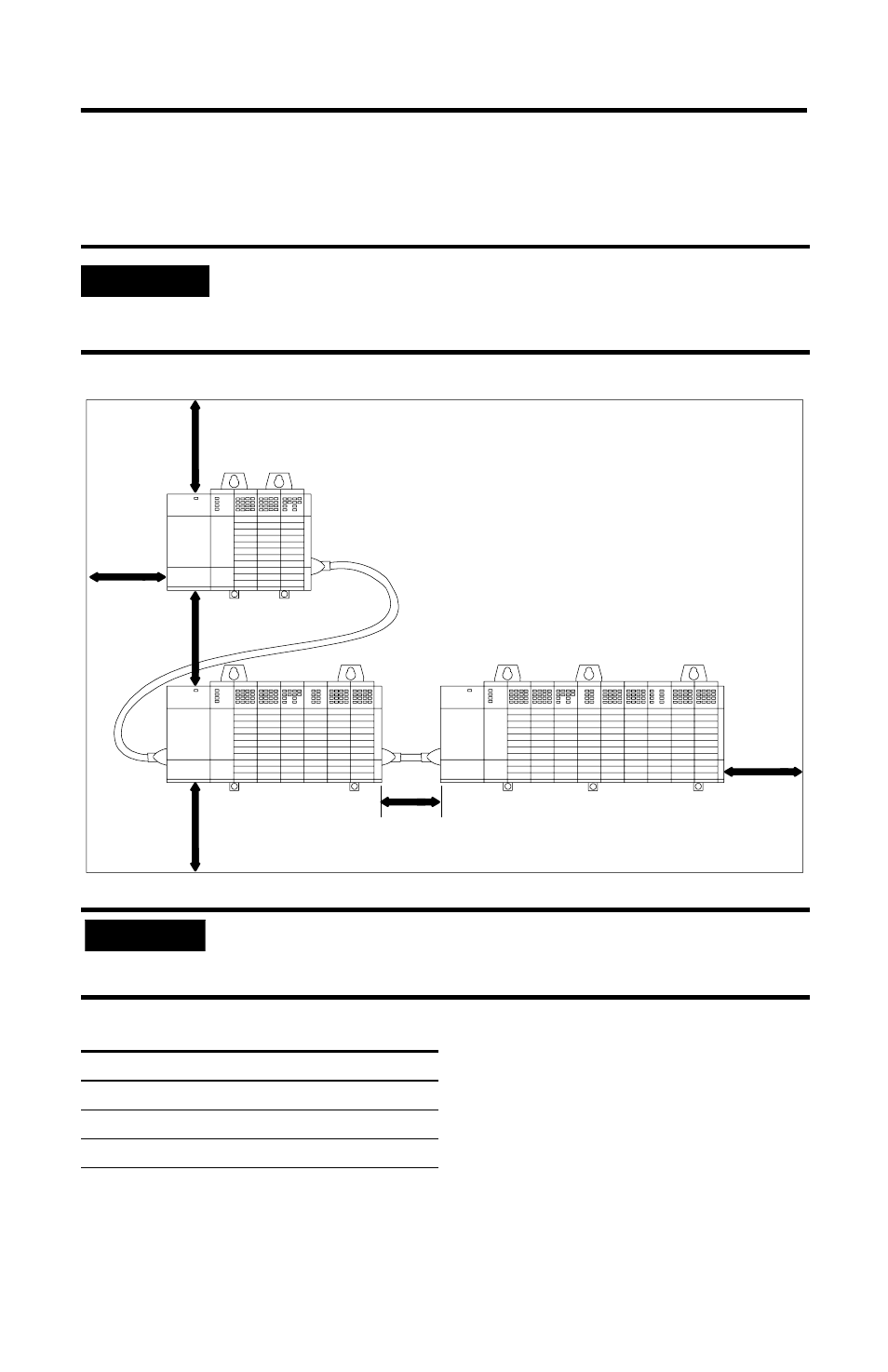

Dégagements nécessaires

IMPORTANT

Veillez à respecter les dégagements minimum requis. Vous
pouvez connecter jusqu’à trois châssis SLC (pour un maximum
de 30 emplacements d’E/S).

IMPORTANT

Lorsque vous connectez deux châssis 1746-A13 verticalement
avec un câble 1746-C9, l’espace entre les châssis ne doit pas
dépasser 15,3 cm.

Pour les dimensions du :

Voir page :

côté gauche de tous les châssis

1746-A4, -A7

1746-A10, -A13

15,3 à 20 cm

1746-C9

7,7 à 10,2 cm

1746-C7

Armoire

> 15,3 cm

> 10,2 cm
