Modulares Chassis SLC 500™ 37
Publikation 1746-IN016C-MU-P – Dezember 2003
Technische Daten
SLC-Chassis, Serie B
1746-A4 1746-A7 1746-A10 1746-A13
Abmessungen (einschließlich Laschen) – B x H x T
17,7 x 17,1 x 14,5 cm 28,2 x 17,1 x 14,5 cm 39,7 x 17,1 x 14,5 cm 50,2 x 17,1 x 14,5 cm
Ungefähres Gewicht (ohne Module)
0,75 kg 1,1 kg 1,45 kg 1,9 kg
Maximaler Backplane-Strom
5,1 V DC bei 10 A;
24 V DC bei 2,88 A 5,1 V DC bei 10 A;
24 V DC bei 2,88 A 5,1 V DC bei 10 A;
24 V DC bei 2,88 A 5,1 V DC bei 10 A;
24 V DC bei 2,88 A
Modulsteckplätze
4 7 10 13
Art der Befestigung
Rückwand Rückwand Rückwand Rückwand
Betriebsbedingungen
Betriebstemperatur: 0 °C bis +60 °C
Lagertemperatur: -40 °C bis +85 °C
Relative Luftfeuchtigkeit: 5 bis 95% (nicht kondensierend)

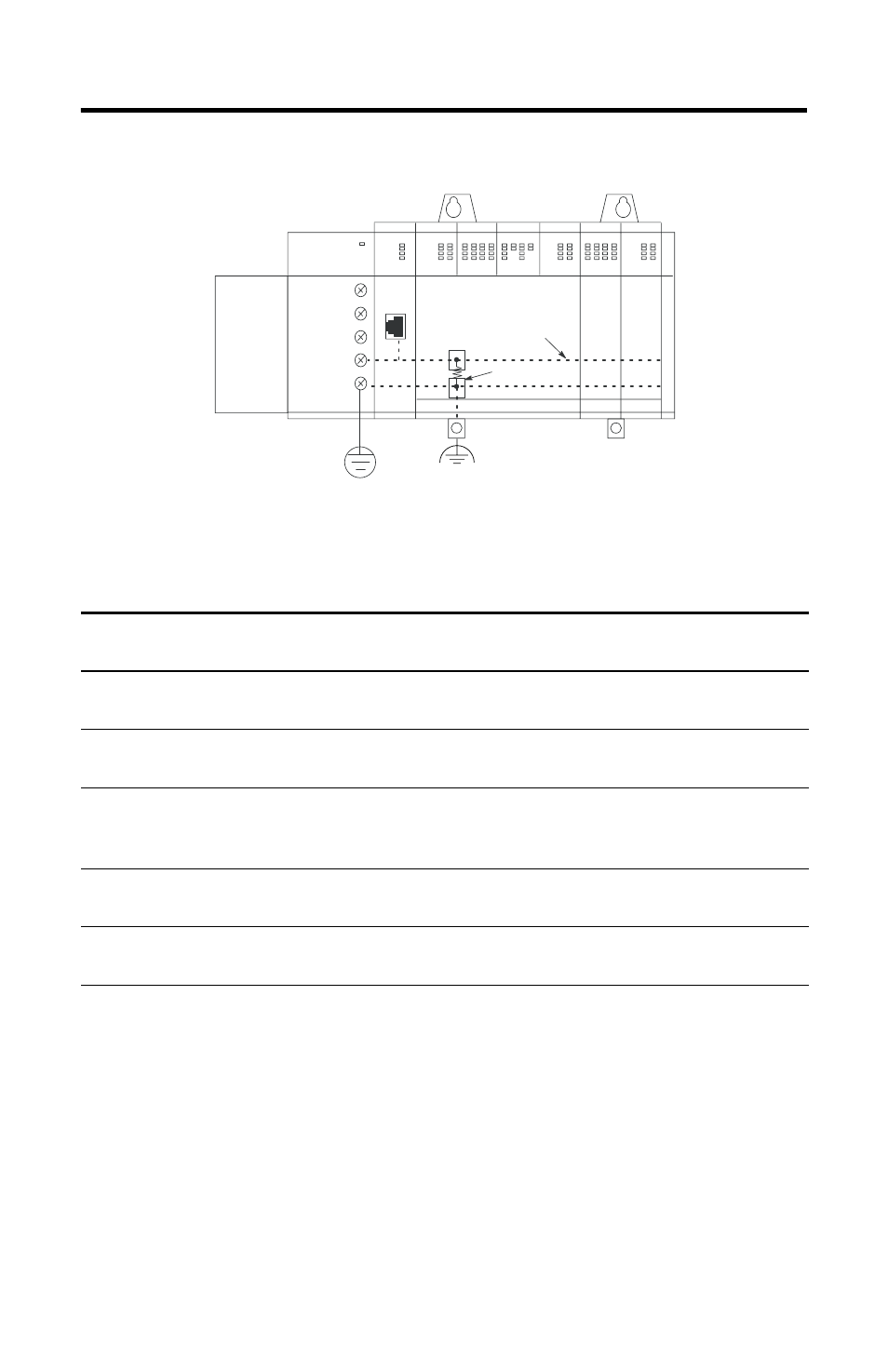

Erdung der
Steuerungslogik
Funktionserdung
Funktionserdung
SLC-Chassis,
Serie B
1746-P3
Schutzerdung
Nicht belegt
Nicht belegt
+24 V DC
DC Neut
Chassis-
erdung
