Chasis modular SLC 500™ 59
Publicación 1746-IN016C-MU-P - Diciembre 2003
Conecte el conductor a tierra del equipo al bus de tierra
Conecte un conductor a tierra del equipo directamente desde cada chasis a un
perno individual en el bus de tierra.
•
utilice un cable trenzado de cobre de 2.54 cm (1 pulg.) o un cable de cobre de 5.2 mm
2
(10 AWG) para
conectar cada chasis, el envolvente y un bus a tierra central montado en el panel posterior
•
utilice un envolvente de acero para proteger contra las interferencias electromagnéticas (EMI)
•
asegúrese de que la ventana visora de la puerta del envolvente sea una pantalla laminada o un
substrato óptico conductivo (para bloquear las EMI)
•
instale un cable de unión para contacto eléctrico entre la puerta y el envolvente; no se confíe de la
bisagra
Conecte el bus a tierra al sistema de electrodos a tierra
El sistema de electrodos a tierra está en el potencial a tierra y es la tierra central
para todo el equipo eléctrico y corriente de CA de cualquier local. Utilice un
conductor de electrodos a tierra para conectar el bus de tierra al sistema de
electrodos a tierra. Utilice un cable de cobre de 8.3 mm
2
(8 AWG) mínimo para
el conductor de electrodos a tierra, para proteger contra las EMI. El Código
Eléctrico Nacional especifica los requisitos de seguridad para el conductor de
electrodos a tierra.
IMPORTANTE
No coloque un terminal de conexión a tierra directamente sobre
el otro; este tipo de conexión puede aflojarse debido a la
compresión de los terminales de metal. Coloque el primer
terminal entre una arandela en estrella y una tuerca con una
arandela en estrella prisionera. Después de apretar la tuerca,
coloque el segundo terminal entre la primera tuerca y una
segunda tuerca con una arandela en estrella prisionera.

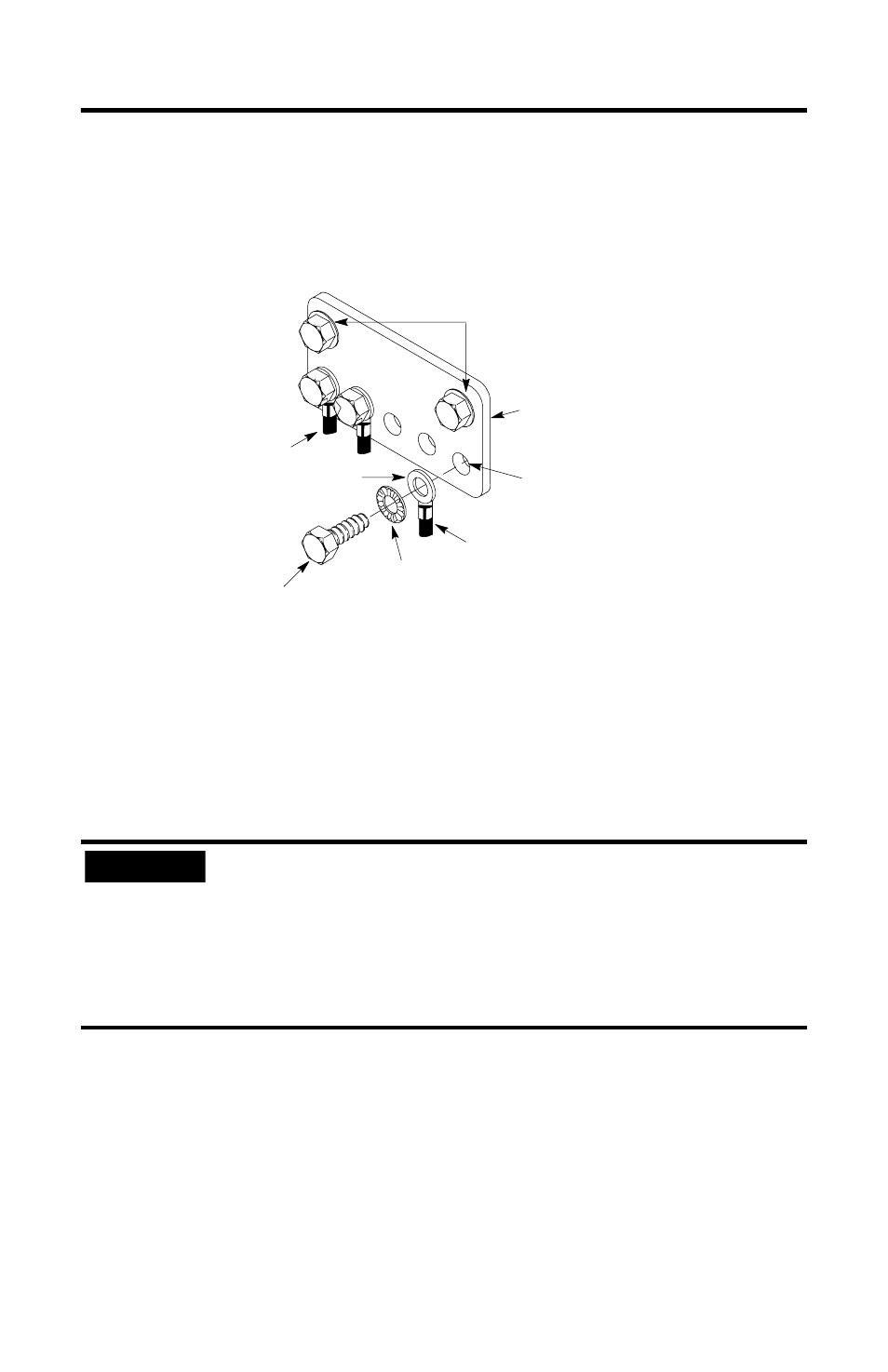

perno
conductores
a tierra del
equipo
terminal de
conexión a
tierra
arandela
en estrella
Conductor de electrodos a tierra a
sistema de electrodos a tierra
agujero roscado
bus a tierra
montaje de bus a tierra
