36 Modulares Chassis SLC 500™
Publikation 1746-IN016C-MU-P – Dezember 2003

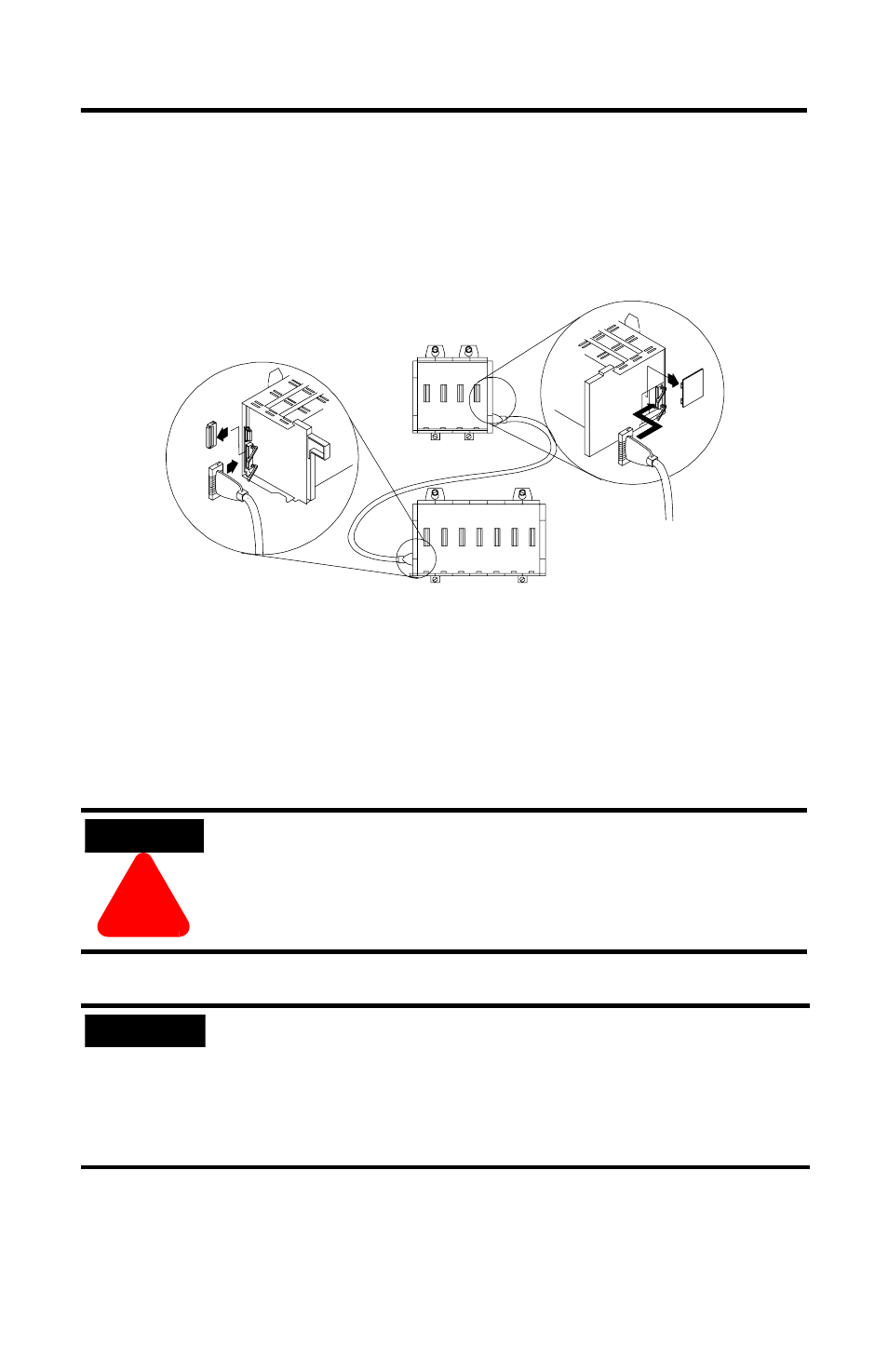

Anschluss des Chassis-Verbindungskabels (optional)
Zur Verbindung von bis zu drei Chassis (maximal 30 E/A-Steckplätze) muss vor
dem Anschluss des Netzteils ein Chassis-Verbindungskabel installiert werden.
Einbau der E/A-Module und Anschluss des Netzteils
Beim Einbau der Module in das Chassis sind die in den jeweiligen Installations- und
Benutzerhandbüchern enthaltenen Anleitungen zu befolgen. Die auf das Netzteil
zutreffende Installationsanleitung ist beim Einbau in das Chassis zu beachten.
ACHTUNG
!
•
Wenn Chassis nicht miteinander verbunden werden,
sollte der Anschlussstecker im linken Anschluss des
Chassis belassen werden.
•
Entfernen Sie vor dem Anlegen der Spannung das
Schutzetikett von der Oberseite des Netzteils.
WICHTIG
An Chassis der Serie B befindet sich zwischen dem Erdungsan-
schluss der Logikkomponenten und dem des Chassis ein
1-M
Ω
-Widerstand. Bei Verwendung eines Netzteils 1746-P3
müssen die dem Netzteil beigefügten Erdungsanleitungen befolgt
werden, um am Erdungsanschluss der Logikkomponenten des
SLC-Prozessors unerwünschte Spannungen zu vermeiden.
Prozessor-residentes
SLC-Chassis
