Diagnóstico
Indicadores de estado LED
EDK94AYCCA DE/EN/FR/ES/IT 3.0
91
l

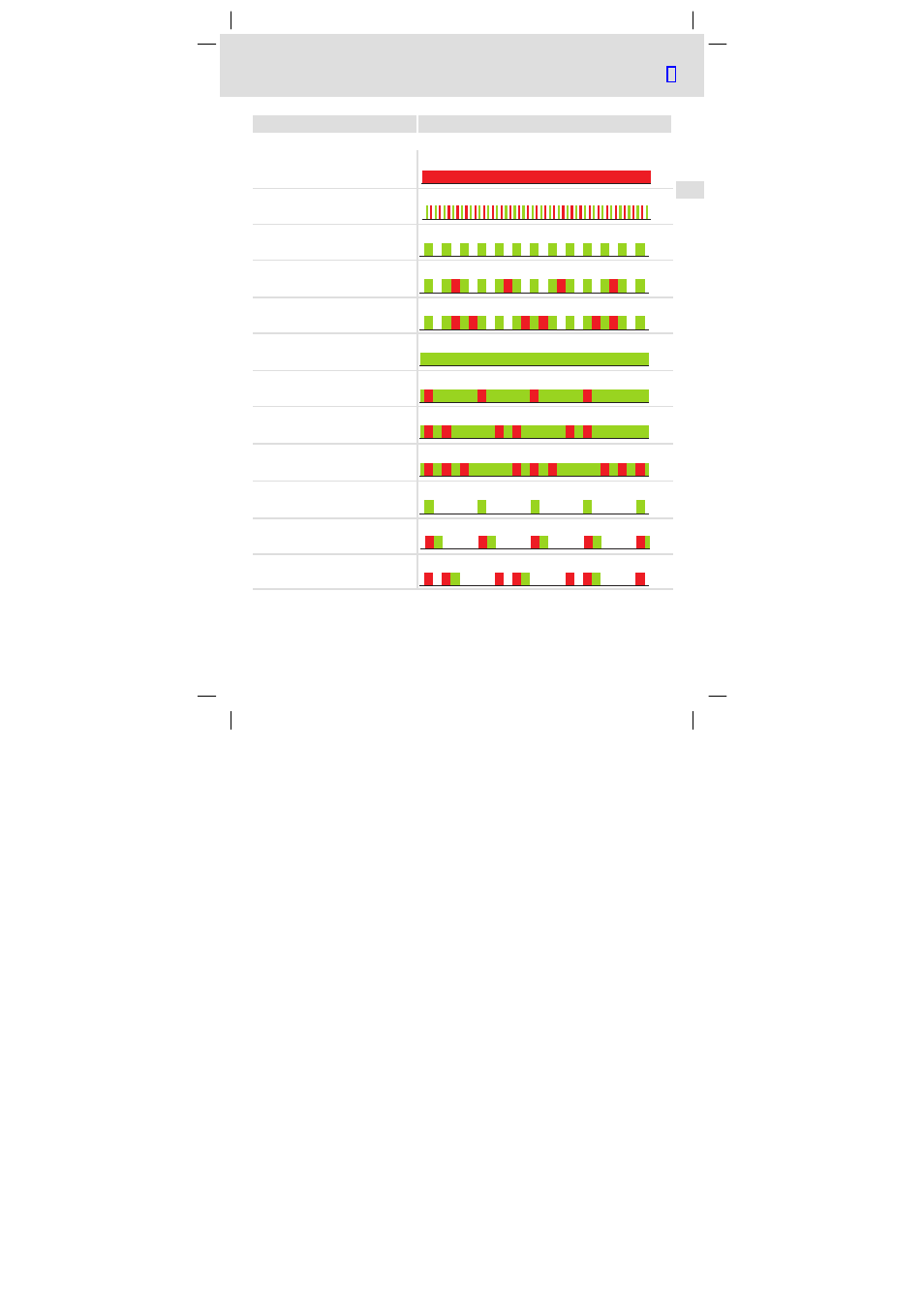

H1_Diagnose−Signalisierung DR303
Explicación
Indicación del estado (LED)
Estado de conexión con el bus con la siguiente señalización:
rojo constante
F
: Bus Off
centellea
La detección automática de la velocidad de transmisión está activa
parpadea verde cada 0,2 s
Z
: Pre−Operational,
F
: ninguno
parpadea verde cada 0,2 s
1 x parpadea rojo, 1 s APAGADO
Z
: Pre−Operational,
F
: Límite alcanzado
parpadea verde cada 0,2 s
2 x parpadea rojo, 1 s APAGADO
Z
: Pre−Operational,
F
: Evento Node Guard
verde constante
Z
: Operational,
F
: ninguno
verde constante
1 x parpadea rojo, 1 s APAGADO
Z
: Operational, fallo: Warning Limit reached
verde constante
2 x parpadea rojo, 1 s APAGADO
Z
: Operational,
F
: Evento Node Guard
verde constante
3 x parpadea rojo, 1 s APAGADO
Z
: Operational,
F
: Sync Message Error
parpadea verde cada 1 s
Z
: Stopped,
F
: ninguno
parpadea verde cada 1 s
1 x parpadea rojo, 1 s APAGADO
Z
: Stopped,
F
: Límite alcanzado
parpadea verde cada 1 s
2 x parpadea rojo, 1 s APAGADO
Z
: Stopped,
F
: Evento Node Guard
Tab. 3
Señalización según DR303−3
