Diagnostica

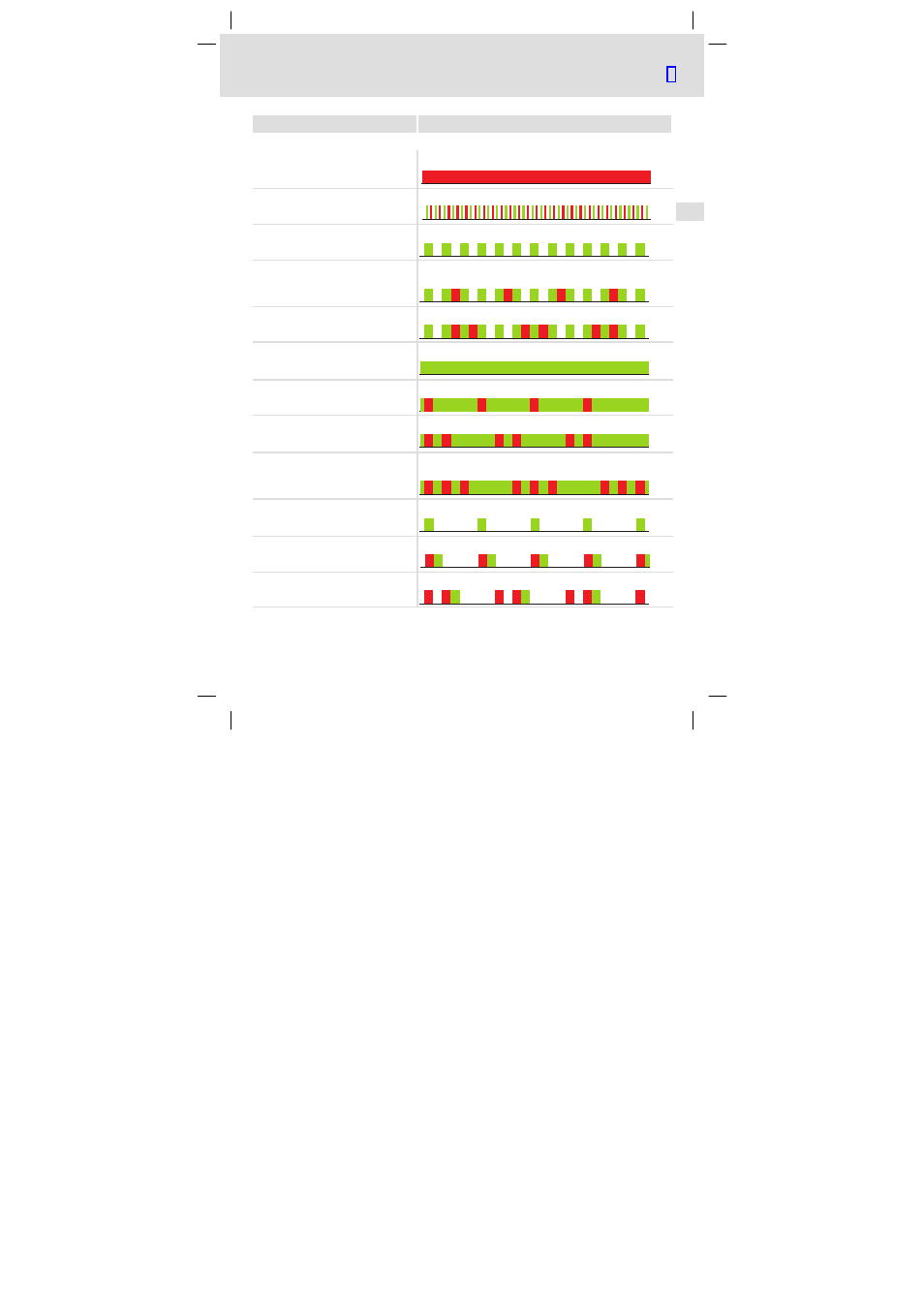

Indicatori di stato a LED
EDK94AYCCA DE/EN/FR/ES/IT 3.0
113
l
H1_Diagnose−Signalisierung DR303
Spiegazione
Indicatori di stato (LED)
Stato di collegamento al bus con la seguente segnalazione:
rosso costante
F
: Bus Off
jitter
Rilevamento automatico della velocità di trasmissione attivo
verde lampeggiante, con ciclo di 0,2 s
Z
: Pre−Operational,
F
: Nessuno
verde lampeggiante, con ciclo di 0,2 s
1 x rosso lampeggiante, 1 s OFF
Z
: Pre−Operational,
F
: Warning Limit reached (raggiunto limite di
avvertenza)
verde lampeggiante, con ciclo di 0,2 s
2 x rosso lampeggiante, 1 s OFF
Z
: Pre−Operational,
F
: Node Guard Event (evento sorveglianza nodo)
verde costante
Z
: Operational,
F
: Nessuno
verde costante
1 x rosso lampeggiante, 1 s OFF
Z
: Operational, F: Warning Limit reached (raggiunto limite di avvertenza)
verde costante
2 x rosso lampeggiante, 1 s OFF
Z
: Operational,
F
: Node Guard Event (evento sorveglianza nodo)
verde costante
3 x rosso lampeggiante, 1 s OFF
Z
: Operational,
F
: Sync Message Error (errore messaggio
sincronizzazione)
verde lampeggiante, con ciclo di 1 s
Z
: Stopped,
F
: Nessuno
verde lampeggiante, con ciclo di 1 s
1 x rosso lampeggiante, 1 s OFF
Z
: Stopped,
F
: Warning Limit reached (raggiunto limite di avvertenza)
verde lampeggiante, con ciclo di 1 s
2 x rosso lampeggiante, 1 s OFF
Z
: Stopped,
F
: Node Guard Event (evento sorveglianza nodo)
Tab. 3
Segnalazione secondo DR303−3
