8 Diagnostica

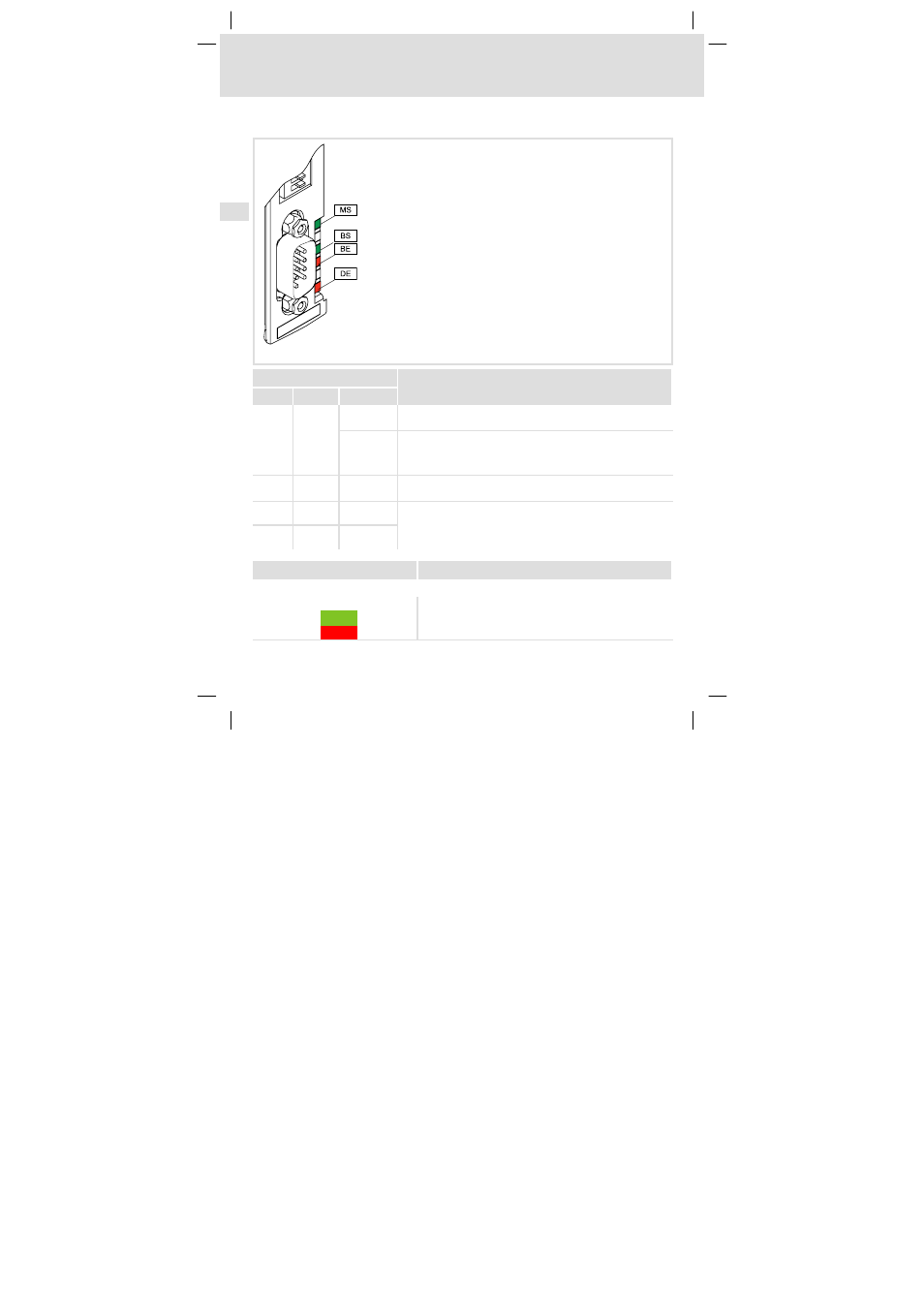

Indicatori di stato a LED
EDK94AYCCA DE/EN/FR/ES/IT 3.0
112
l
H1_Diagnose−Signalisierung DR303
8 Diagnostica
Indicatori di stato a LED
E94YCCA001D
LED
Descrizione Pos. Colore Stato
MS verde acceso Il modulo di comunicazione riceve la tensione di alimentazione ed
è connesso al dispositivo base.
lampeggia
nte Il modulo di comunicazione riceve la tensione di alimentazione,
ma non è stata rilevata alcuna connessione con il dispositivo base
(il dispositivo base è spento, in fase di inizializzazione o non
presente).
DE rosso acceso Il modulo di comunicazione non è stato riconosciuto/accettato
dal dispositivo base.
BS verde Le segnalazioni dei LED relativi al bus BS e BE sono riportate nella
tabella seguente.
Il controllo dei LED è conforme alla Specifica CiA DR−303−3.
BE rosso
Indicatori di stato (LED) Spiegazione
Stato di collegamento al bus con la seguente segnalazione:
off Nessuna connessione con il master
verde Stato CANopen (" Z ")
rosso Errore CANopen (" F ")
