8 Diagnose

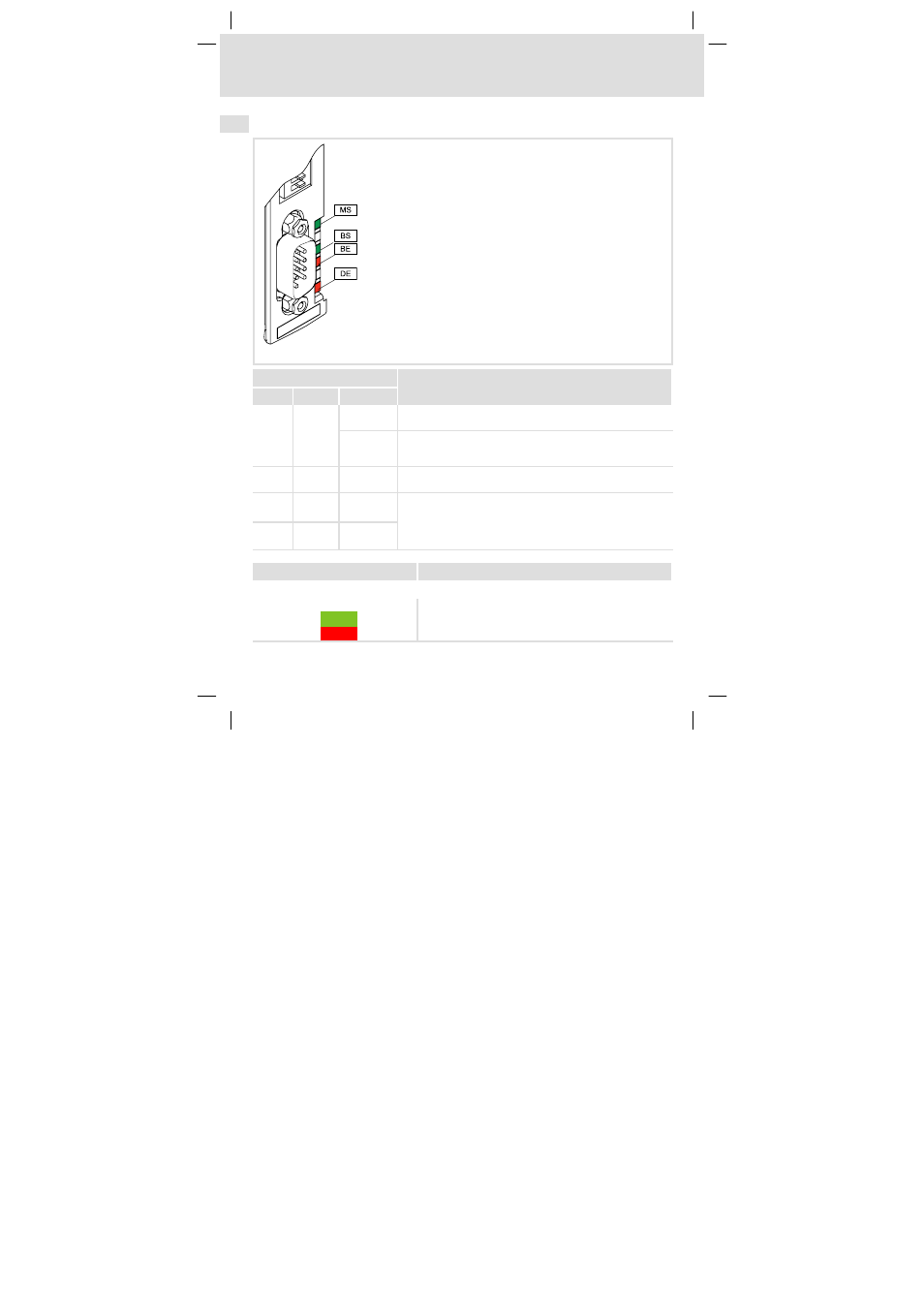

LED−Statusanzeigen
EDK94AYCCA DE/EN/FR/ES/IT 3.0
24
l
H1_Diagnose−Signalisierung DR303
8 Diagnose
LED−Statusanzeigen
E94YCCA001D
LED
Beschreibung Pos. Farbe Zustand
MS grün an Das Kommunikationsmodul ist mit Spannung versorgt und hat
eine Verbindung zum Grundgerät.
blinkt Das Kommunikationsmodul ist mit Spannung versorgt, hat aber
keine Verbindung zum Grundgerät. (Das Grundgerät ist ausge-
schaltet, in der Initialisierungsphase oder nicht vorhanden.)
DE rot an Das Kommunikationsmodul wird vom Grundgerät nicht akzep-
tiert.
BS grün Die Signalisierung der Bus−LED’s BS und BE finden Sie in folgender
Tabelle dargestellt.
Die Ansteuerung der LED’s entspricht der CiA−Spezifikation
DR−303−3.
BE rot
Statusanzeige (LED) Erläuterung
Verbindungsstatus zum Bus mit folgender Signalisierung:
aus Verbindung zum Master nicht aufgebaut
grün CANopen Zustand (" Z ")
rot CANopen Fehler (" F ")
