8 Diagnóstico
Indicadores de estado LED
EDK94AYCCA DE/EN/FR/ES/IT 3.0
90
l
H1_Diagnose−Signalisierung DR303
8 Diagnóstico
Indicadores de estado LED

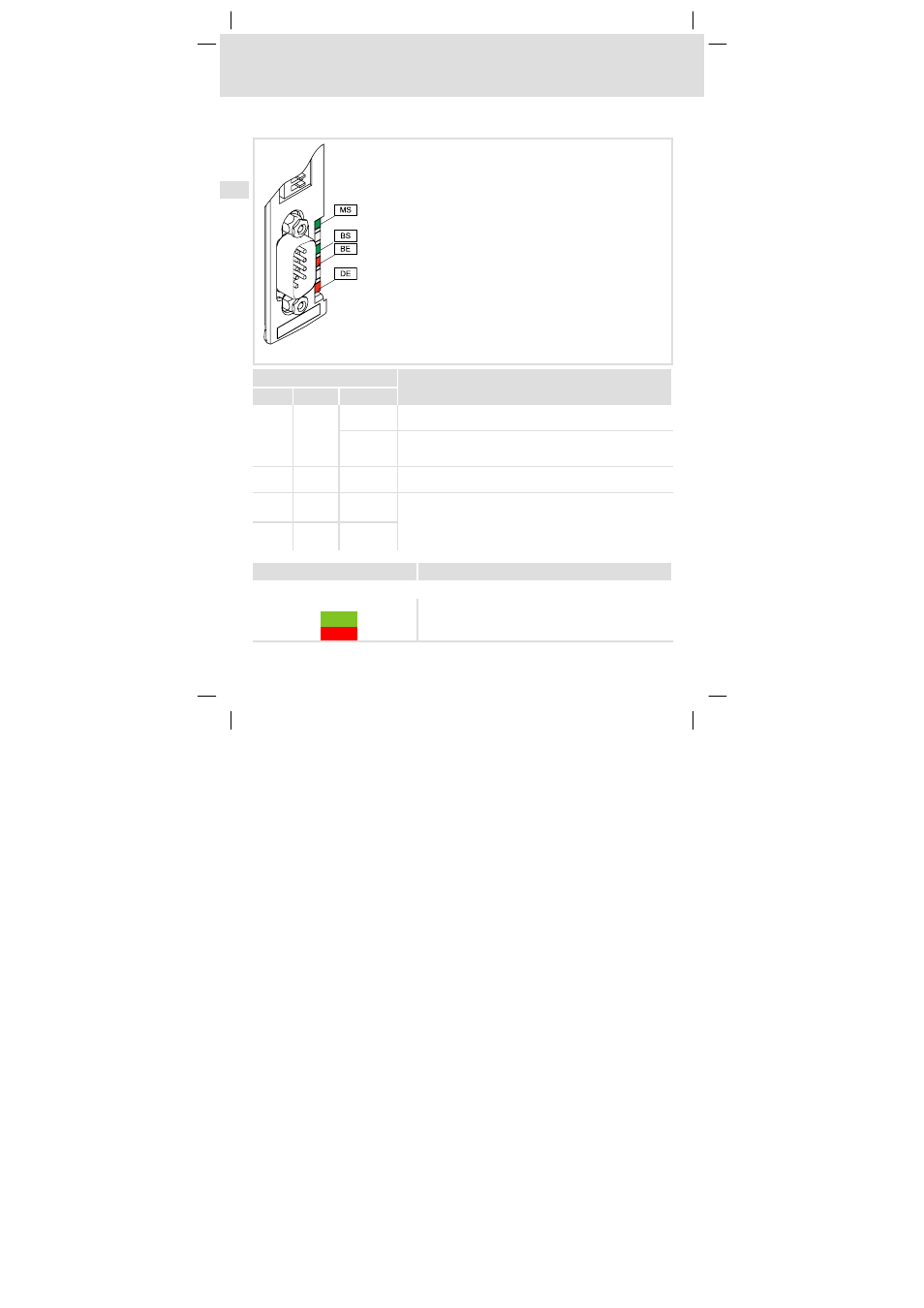

E94YCCA001D
LED
Descripción Pos. Color Estado
MS Verde Encendido El módulo de comunicaciones está alimentado con voltaje y tiene
conexión con el equipo básico.
Parpadea El módulo de comunicaciones está siendo alimentado con voltaje,
pero no está conectado con el equipo básico. (El equipo básico está
desconectado, en fase de inicialización o no está disponible.)
DE Rojo Encendido El módulo de comunicaciones no es aceptado por el equipo
básico.
BS Verde En la siguiente table se explica la señalización de los LEDs BS y BE
del bus.
El control de los LEDs corresponde a la especificación CiA
DR−303−3.
BE Rojo
Indicación del estado (LED) Explicación
Estado de conexión con el bus con la siguiente señalización:
apagado No hay conexión establecida con el master
verde Estado CANopen (" Z ")
rojo Error CANopen (" F ")
