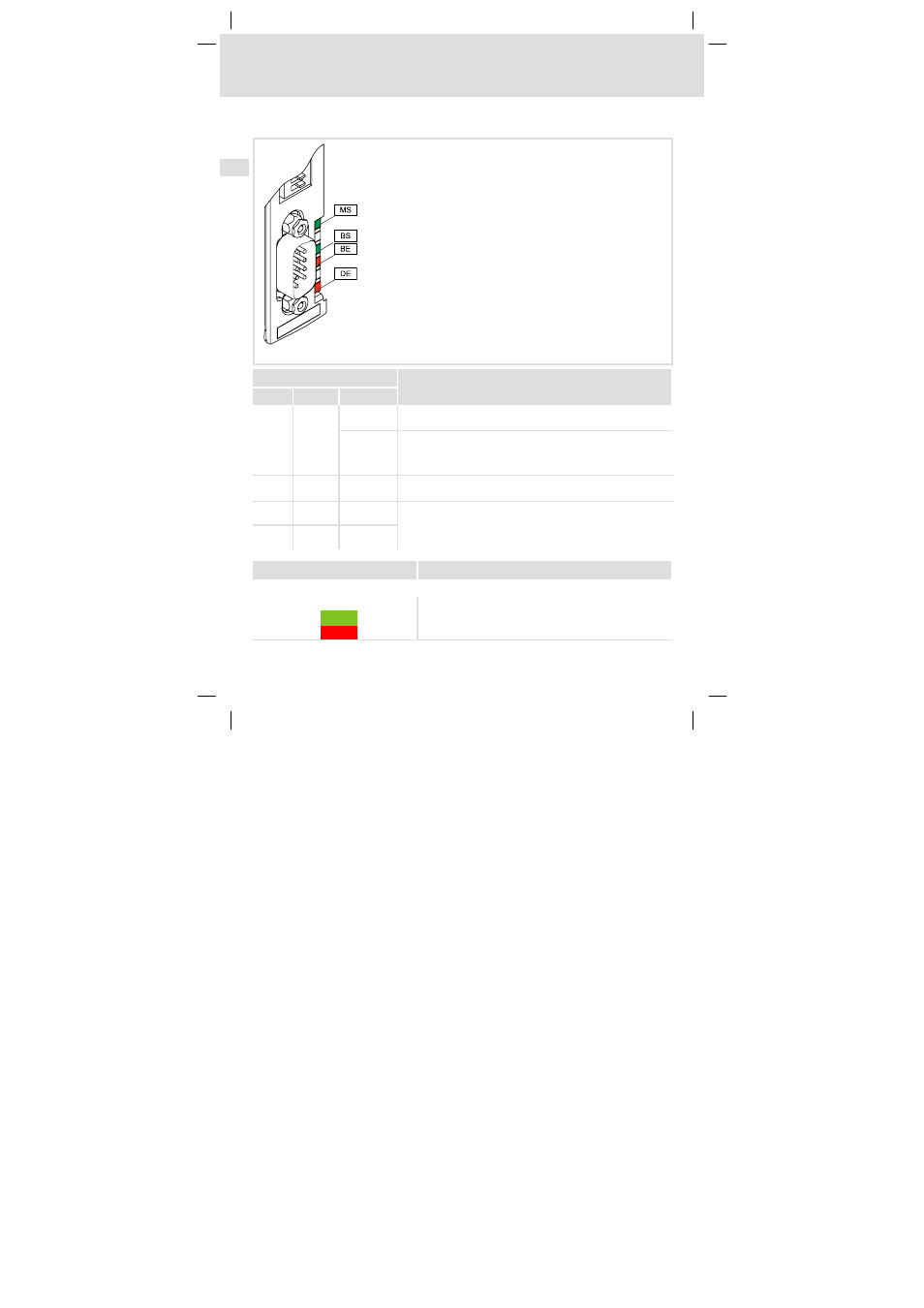

8 Diagnostic
Affichages d’état par LED
EDK94AYCCA DE/EN/FR/ES/IT 3.0
68
l
H1_Diagnose−Signalisierung DR303
8 Diagnostic
Affichages d’état par LED
E94YCCA001D
LED
Description Pos. Couleur Etat
MS Verte On Le module de communication est sous tension et la liaison avec
l’appareil de base est établie.
Clignote Le module de communication est sous tension, mais la liaison avec
l’appareil de base n’est pas établie (l’appareil de base est hors
tension, en cours d’initialisation ou aucun appareil de base n’est
raccordé).
DE Rouge On Le module de communication n’est pas reconnu par l’appareil de
base.
BS Verte La signalisation des LED bus BS et BE est représentée dans le
tableau ci−dessous.
Le pilotage des LED est conforme à la norme CiA DR−303−3.
BE Rouge
Affichage d’état (LED) Explication
Etat de la liaison par bus avec la signalisation suivante :
OFF La liaison avec le maître n’est pas établie.
LED verte Etat CANopen (" Z ")
LED rouge Défaut CANopen (" F ")
