6 Installazione elettrica
Cablaggio del bus CAN
EDK94AYCCA DE/EN/FR/ES/IT 3.0 104
l
H1_E_INST−Leitungslaenge 3−9400

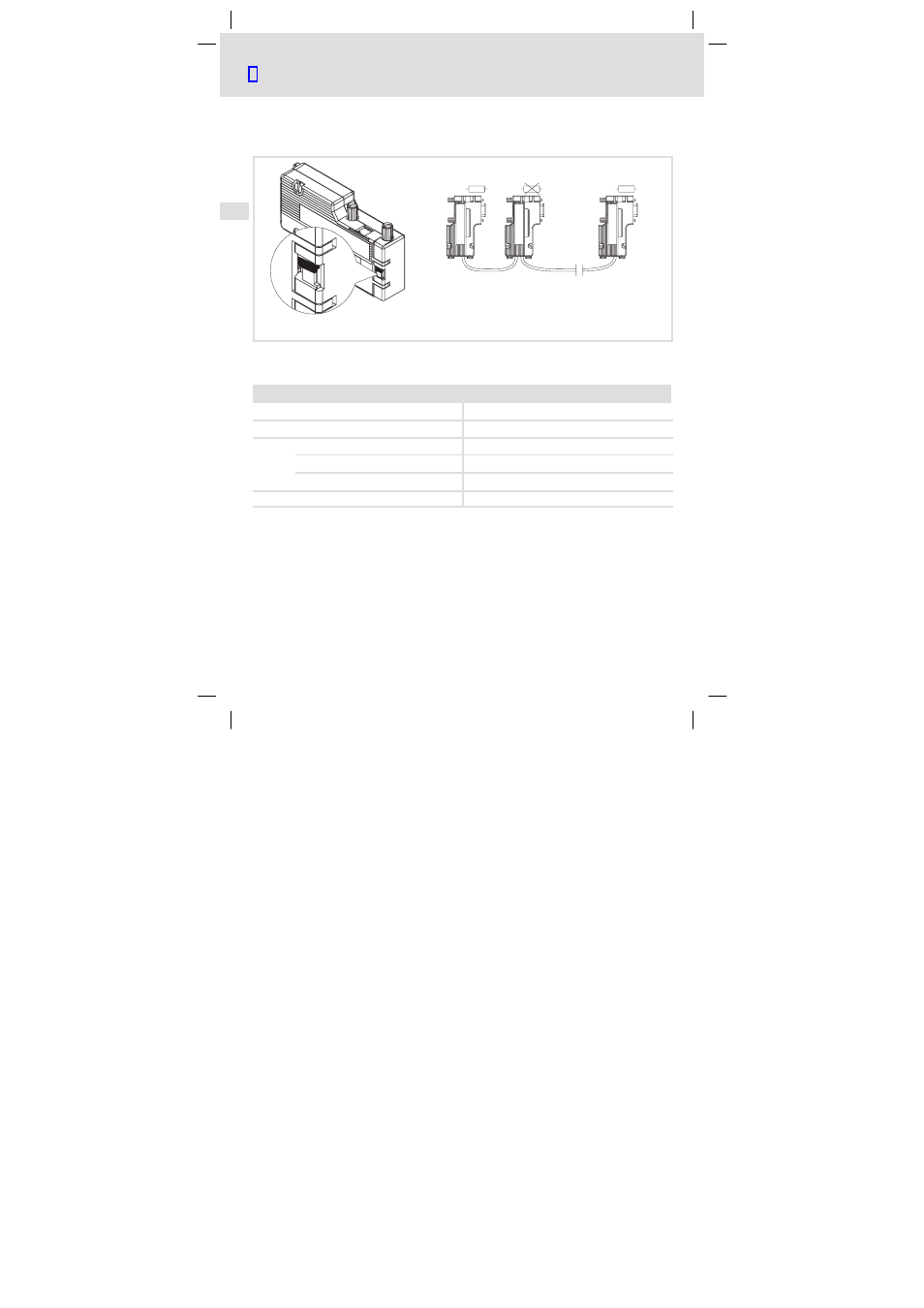

Il CAN−Bus deve essere terminato con resistenze (da 120 W) tra CAN−LOW e CAN−HIGH. Il
connettore maschio Sub−D con resistenza terminale integrata (n. di ordinazione EWZ0046,
non incluso nell’oggetto della fornitura) è conforme alla raccomandazione CiA/DS 102−1.
L
EWZ0046
OFF
ON
OFF
ON
ON
OFF
р
р р р
OUT IN IN IN
On Off On 120 120 120
L
EWZ0046
L
EWZ0046
L
EWZ0046
2181FEW004
Specifiche del cavo di trasmissione
Si raccomanda di utilizzare cavi CAN secondo ISO 11898−2:
Cavo CAN secondo ISO 11898−2
Tipo di cavo Doppino attorcigliato con schermatura
Impedenza 120
W
(95 ... 140
W
)
Resistenza di linea
Lunghezza cavo
£
300 m
£
70 m
W
/m
Lunghezza cavo £ 1000 m £ 40 m W /m
Tempo di propagazione del segnale £
5 ns/m
