7 Mise en service
Réglages possibles par interrupteurs DIP
EDK94AYCIB DE/EN/FR/ES/IT 1.0
72
l
H1inbet−ueb−rate einstellen
Réglage du nombre de mots de données process (PD)
ƒ Le nombre de mots de données process peut être réglé à l’aide des interrupteurs 1 à 4
ou via le code C13893/C14893.
ƒ Entre 0 et 10 mots de données process peuvent être utilisés.
ƒ Le réglage actuel est indiqué en C13860/2/C14860/2.
)
Remarque importante !
Le nombre total de mots de données (PD + PCP) doit être compris entre 1 et 10.
Tout réglage incorrect est signalé par la LED "BE" (scintillement rouge
^ 75 ).
Le module de communication fonctionne alors suivant le réglage interne
comme suit :
ƒ PD = 2 (mots)
ƒ PCP = 1 (mot)

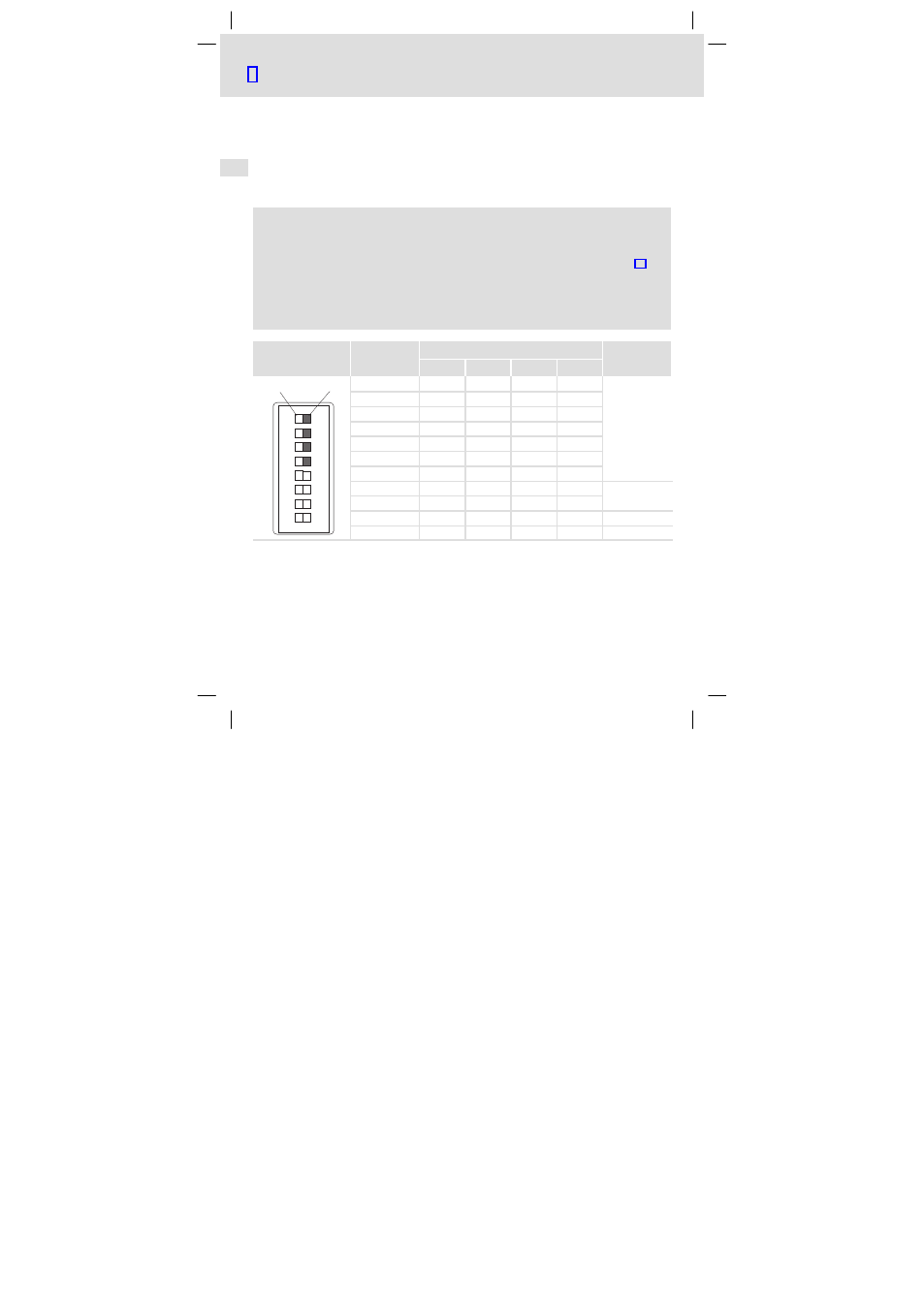

Interrupteurs DIP Nombre de PD Interrupteur Nombre max.
de PCP
1 2 3 4
12345678
ON OFF 0 OFF OFF OFF OFF
4
1 OFF OFF OFF ON
2 OFF OFF ON OFF
3 OFF OFF ON ON
4 OFF ON OFF OFF
5 OFF ON OFF ON
6 OFF ON ON OFF
7 OFF ON ON ON
2
8 ON OFF OFF OFF
9 ON OFF OFF ON 1
10 ON OFF ON OFF 0
