6 Elektrische Installation
EMV−gerechte Verdrahtung
In typischen Anlagen ist die standardmäßige Schirmung des INTERBUS−Kabels ausreichend.
In sehr stark gestörten Umgebungen kann eine Verbesserung der EMV−Festigkeit durch
eine zusätzliche Erdung des Kabelschirms ermöglicht werden.
Beachten Sie dazu folgende Hinweise:
1. Der Abstand der zusätzlichen Erdung der INTERBUS−Stecker (Sub−D, 9−polig) ist
abhängig vom Steckplatz des Moduls. Der Abstand beträgt ...
– ca. 10 cm für den oberen Steckplatz (MXI1);
– ca. 20 cm für den unteren Steckplatz (MXI2).
2. Entfernen Sie ausgehend von diesem Abstand die Kunststoffumhüllung des Kabels
auf einer Länge von 2 cm.
3. Befestigen Sie den Kabelschirm am Schirmblech des Servo Drive 9400.

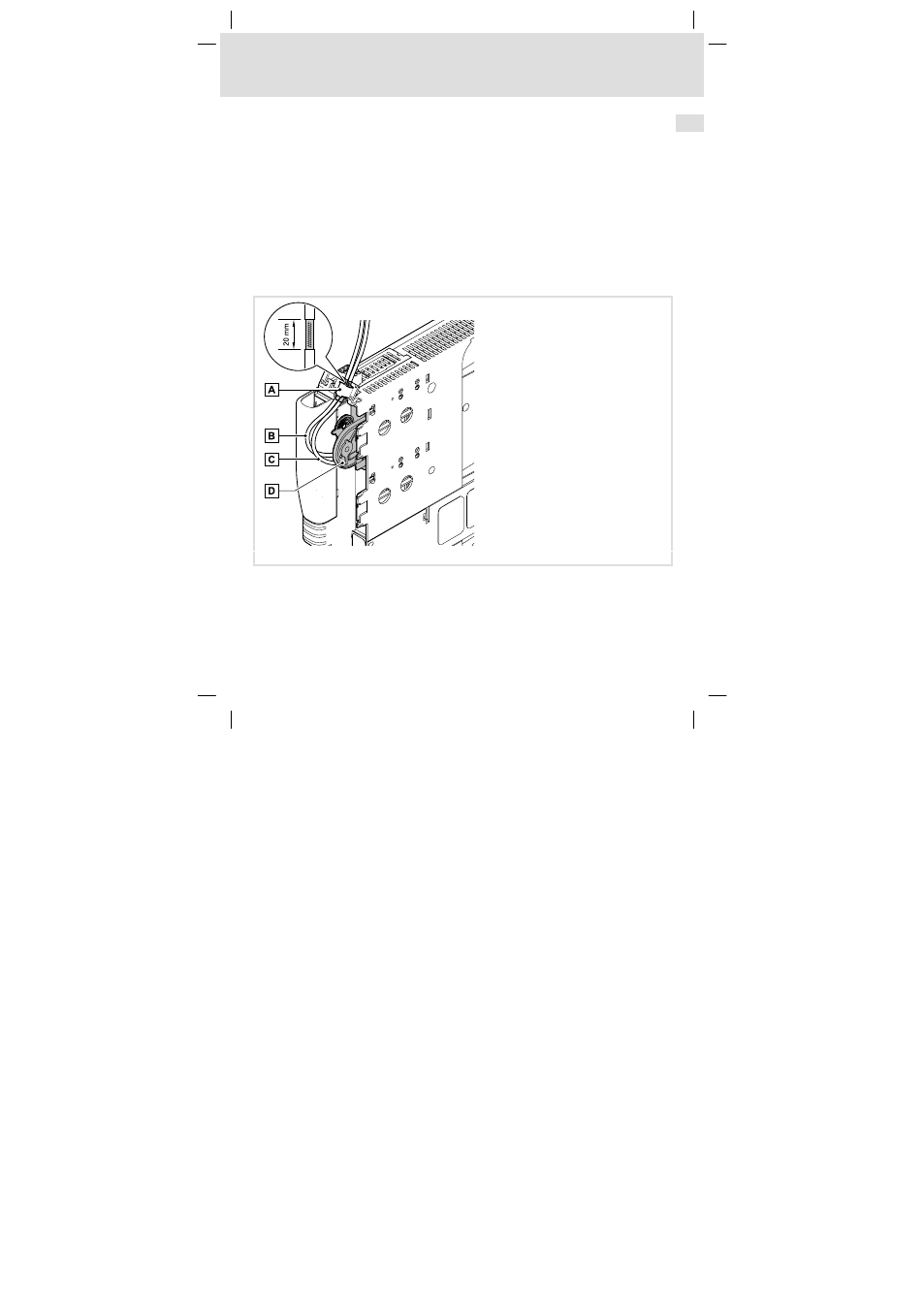

E94YCXX008
0 Befestigung am Schirmblech des Servo Drive 9400
1 INTERBUS−Leitung an X206 (IN)
2 INTERBUS−Leitung an X207 (OUT)
3 Kommunikationsmodul in Steckplatz MXI1 des Servo Drive 9400
