Inbetriebnahme
Einstellmöglichkeiten durch DIP−Schalter
7
EDK94AYCIB DE/EN/FR/ES/IT 1.0
25
l
H1inbet−ueb−rate einstellen
Anzahl der Parameterdatenwörter (PCP) einstellen
ƒ Die Anzahl der Parameterdatenwörter können Sie über die Schalter 5 und 6 oder die
Codestelle C13892 / C14892 einstellen.
ƒ 0, 1, 2 oder 4 Parameterdatenwörter können verwendet werden.
ƒ Die aktuelle Einstellung wird in C13860/1 / C14860/1 angezeigt.
)
Hinweis!
Die Datenwortsumme (PD + PCP) muss 1 ... 10 Wörter betragen. Unzulässige
Einstellungen werden durch die LED "BE" (blinkt rot,
^ 27) signalisiert.
Das Kommunikationsmodul arbeitet dann intern mit folgenden Werten
weiter:
ƒ PD = 2 (Wörter)
ƒ PCP = 1 (Wort)

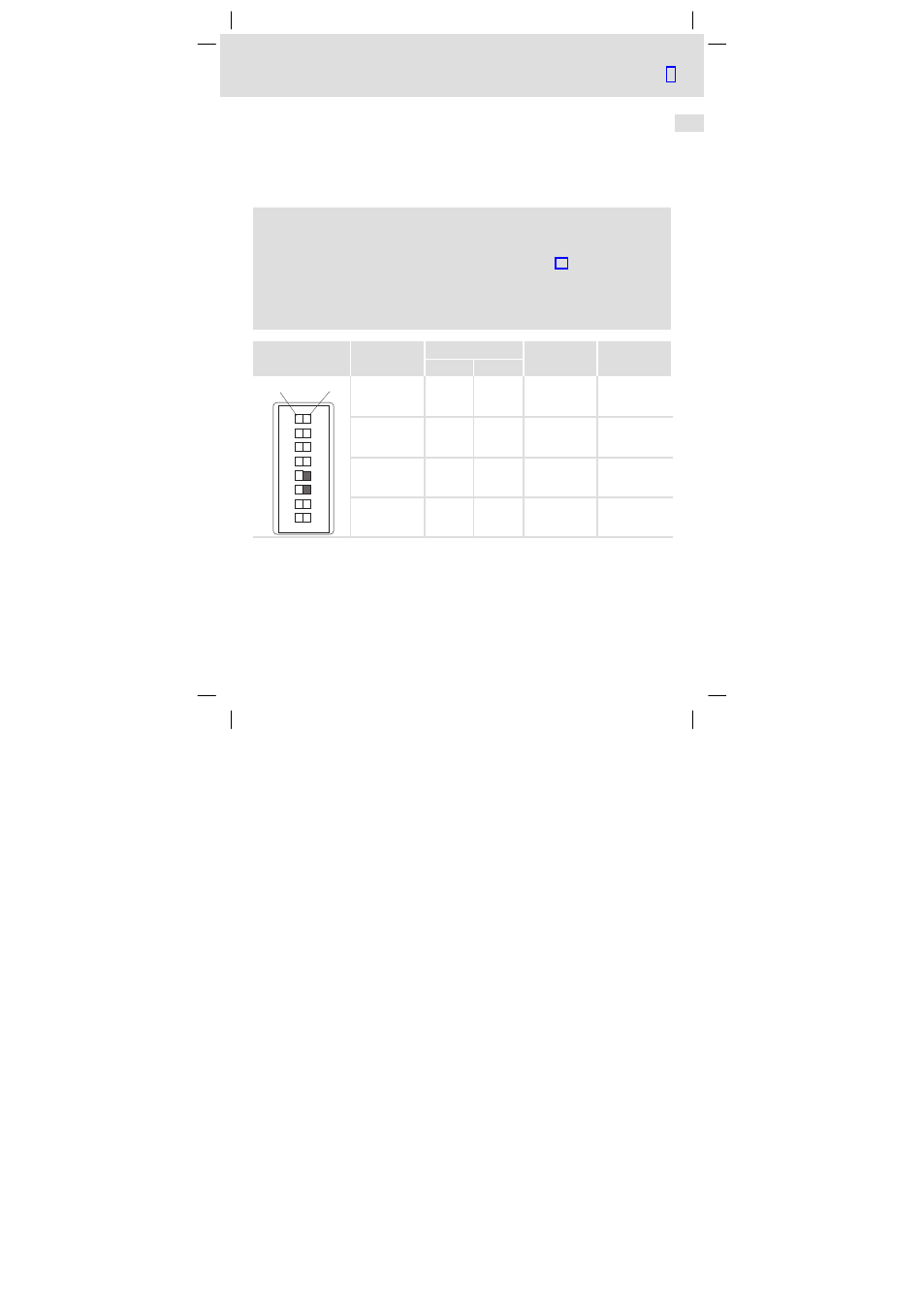

DIP−Schalter Anzahl PCP Schalter Max. Anzahl PD ID−Code
[hex]
5 6
12345678
ON OFF
0 OFF OFF 10 0x03
1 OFF ON 9 0xE3
2 ON OFF 8 0xE0
4 ON ON 6 0xE1
