Installazione elettrica
Cablaggio a norma EMC
6
EDK94AYCIB DE/EN/FR/ES/IT 1.0
111
l
H1_E_INST−EMV_E94AYCIB_LEG
6 Installazione elettrica
Cablaggio a norma EMC
Nei normali impianti è sufficiente una schermatura standard del cavo INTERBUS.
In ambienti con forti interferenze, per migliorare l’immunità EMC è possibile realizzare un
ulteriore collegamento a terra della schermatura del cavo.
Per questo, osservare quanto segue:
1. La distanza del collegamento a terra aggiuntivo del connettore INTERBUS (Sub−D, 9
poli) dipende dallo slot in cui è inserito il modulo. La distanza è ...
– ca. 10 cm per lo slot superiore (MXI1);
– ca. 20 cm per lo slot inferiore (MXI2).
2. Partendo da questa distanza, rimuovere la guaina di plastica del cavo per una
lunghezza di 2 cm.
3. Fissare la schermatura sull’apposito supporto del Servo Drive 9400.

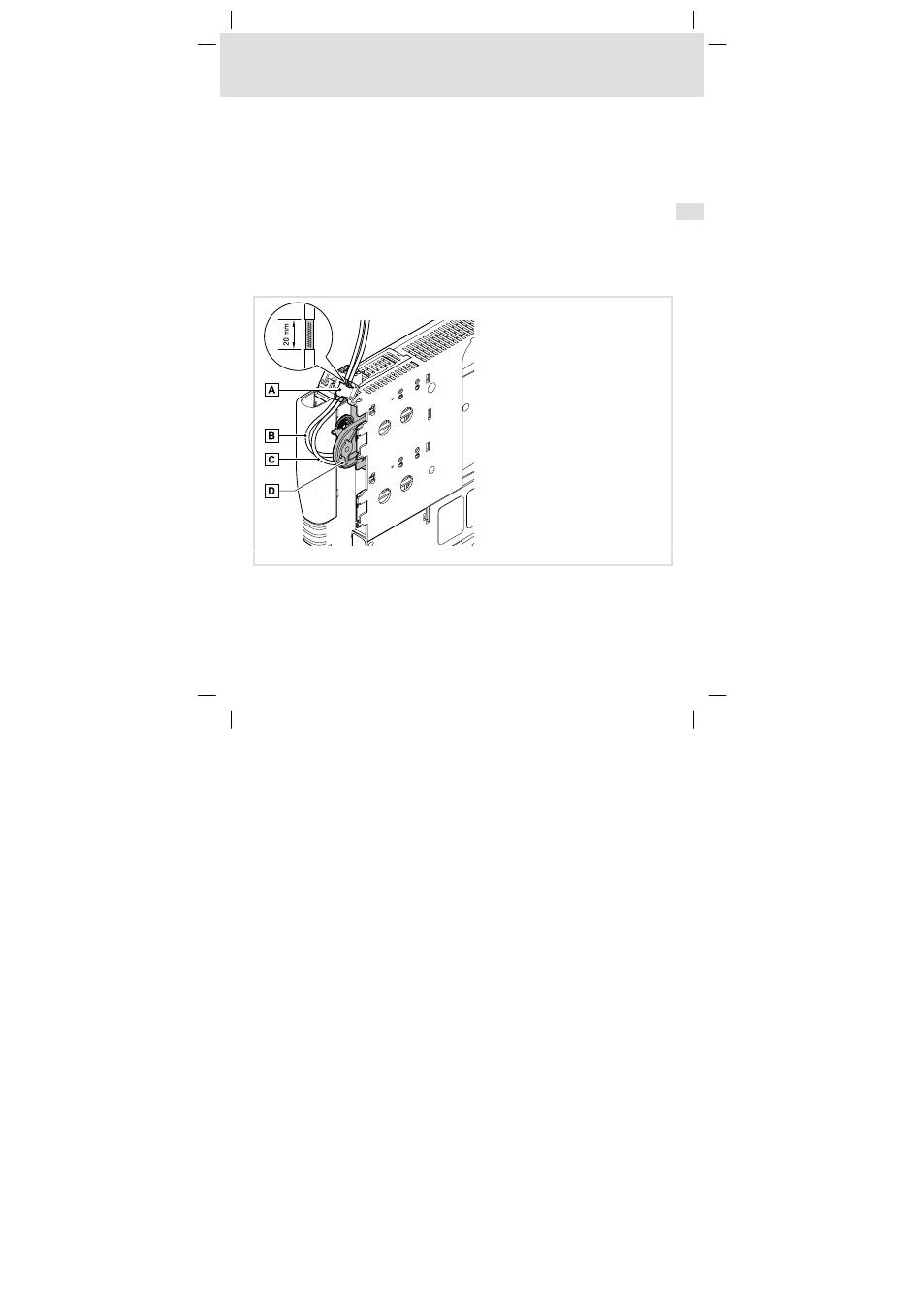

E94YCXX008
0 Fissaggio alla piastra di schermatura del Servo Drive 9400
1 Cavo INTERBUS in X206 (IN)
2 Cavo INTERBUS in X207 (OUT)
3 Modulo di comunicazione nello slot MXI1 del Servo Drive 9400
