Diagnose

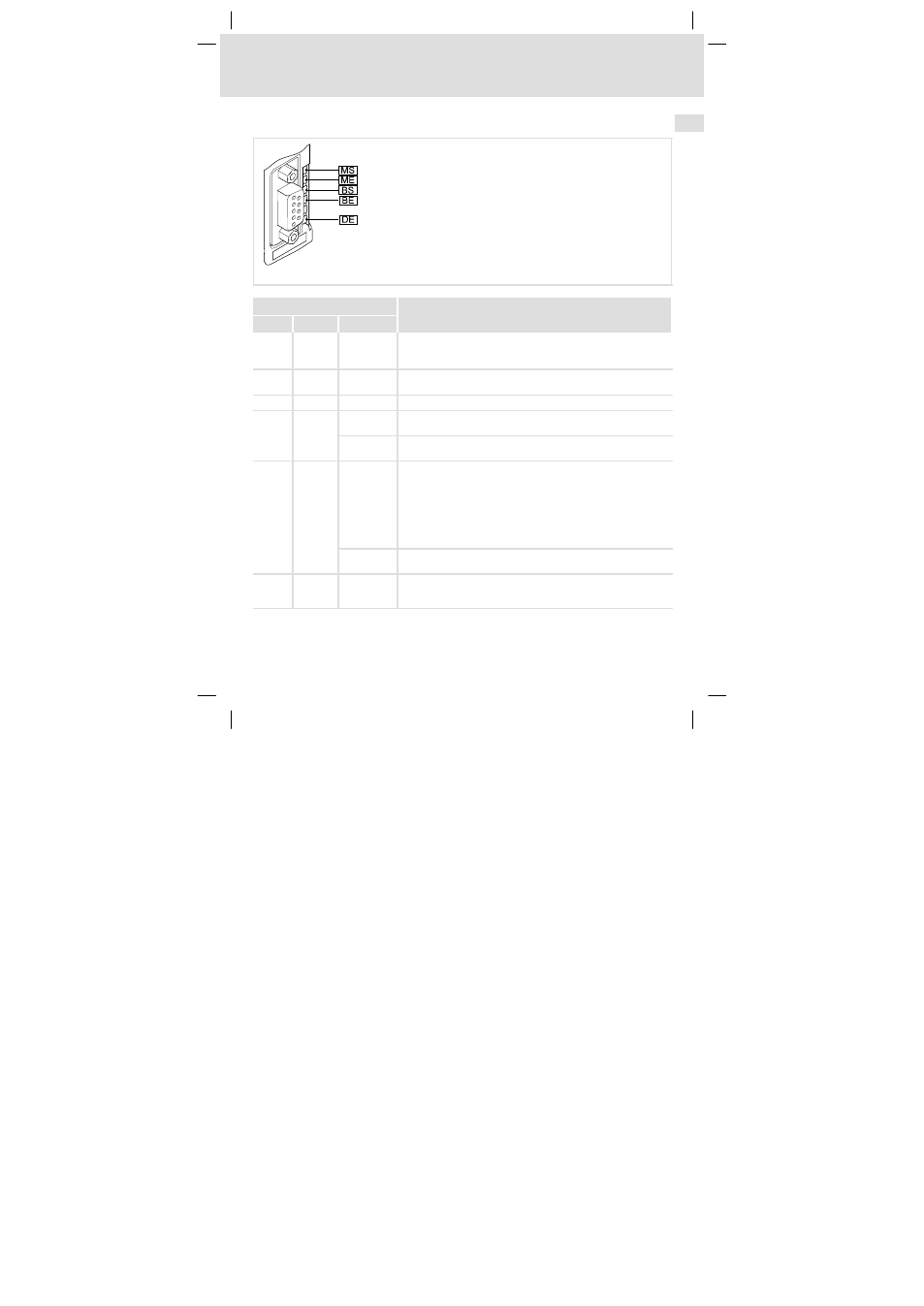

LED−Statusanzeigen
8
EDK94AYCIB DE/EN/FR/ES/IT 1.0
27
l
H1_Diagnose−Statusanzeige
8 Diagnose
LED−Statusanzeigen
E94YCIB001F
LED
Beschreibung Pos. Farbe Zustand
MS grün blinkt Das Kommunikationsmodul ist mit Spannung versorgt, hat aber
keine Verbindung zum Grundgerät. (Das Grundgerät ist ausge-
schaltet, in der Initialisierungsphase oder nicht vorhanden.)
MS grün an Das Kommunikationsmodul ist mit Spannung versorgt und hat
eine Verbindung zum Grundgerät.
ME rot an Es liegt ein Fehler im Bereich des Kommunikationsmoduls vor.
BS grün aus Das Kommunikationsmodul ist am Feldbus nicht aktiv. Datenzy-
klen werden nicht ausgeführt.
blinkt Die Kommunikation über das Kommunikationsmodul ist aufge-
baut. Der INTERBUS ist aktiv. Datenzyklen werden ausgeführt.
BE rot blinkt Unzulässige Einstellung:
l Datenwortsumme (PD + PCP) > 10
l Datenwortsumme (PD + PCP) = 0
Das Kommunikationsmodul ist initialisiert und arbeitet intern mit
den folgenden Werten weiter:
l PD = 2 (Wörter)
l PCP = 1 (Wort)
an INTERBUS−Kommunikation unterbrochen. Datenzyklen werden
nicht ausgeführt.
DE rot an Das Kommunikationsmodul wird vom Grundgerät nicht akzep-
tiert (siehe Hinweise in der Dokumentation zum Grundgerät) oder
das Grundgerät ist nicht aktiv.
