Instalación eléctrica
Cableado
Asignación de bornes
l
89
EDK94ZPS113 DE/EN/FR/ES/IT 4.0

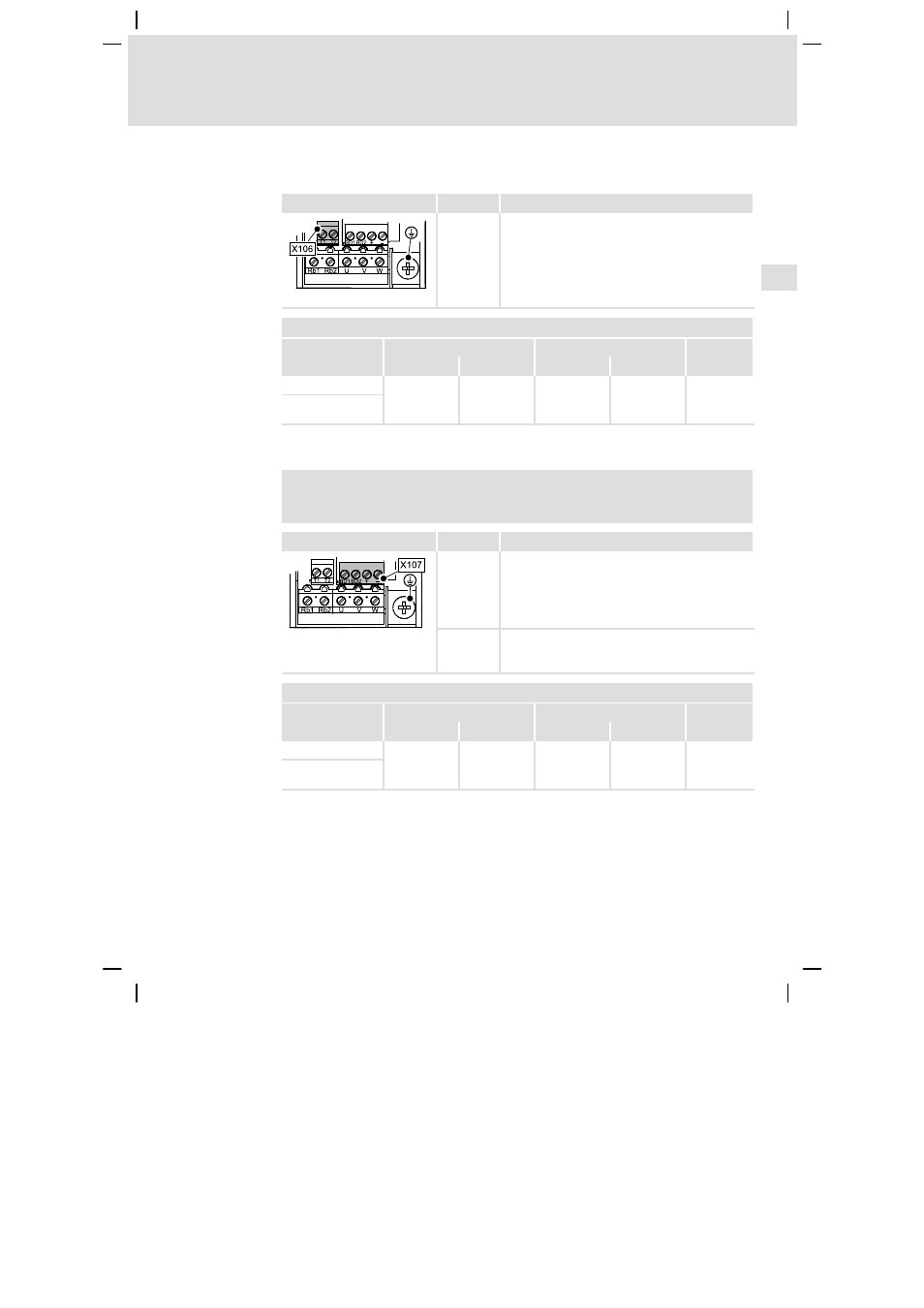

Monitorización de la temperatura del motor
Borne X106
Marcación
Descripción
T1
T2
Monitorización de la temperatura del motor con
elemento PTC (sensor tipo A, comportamiento de
conmutación según EN 60947−8 para dispositivos de
activación del tipo A) o interruptores de
temperatura (NC).
SSP940X106
Datos de bornes
Sección de cable máx.
Par de apriete
!
[mm
2
]
[AWG]
[Nm]
[lb−in]
flexible
2.5
12
0.5 ... 0.6
4.5 ... 5.3
PZ0
con terminal
grimpado
Control del freno motor (opcional)
,
Observe las instrucciones en las instrucciones de montaje del
control del freno de motor.
Borne X107
Marcación
Descripción
Conexión del freno de motor
BD1
BD2
+ (Lenze: WH)
− (Lenze: BN)
E94AZHX0051: 24 V DC, max. 2,5 A
¡Tener en cuenta polaridad correcta!
+ / −
Voltaje de alimentación del freno de motor (18 ...
30 V DC)
¡Tener en cuenta polaridad correcta!
SSP940X107
Datos de bornes
Sección de cable máx.
Par de apriete
!
[mm
2
]
[AWG]
[Nm]
[lb−in]
flexible
2.5
12
0.5 ... 0.6
4.5 ... 5.3
PZ0
con terminal
grimpado
