Instalación eléctrica
Cableado
Asignación de bornes
4
l
85 EDK94ZPS113 DE/EN/FR/ES/IT 4.0
1
2
SSP94IT001

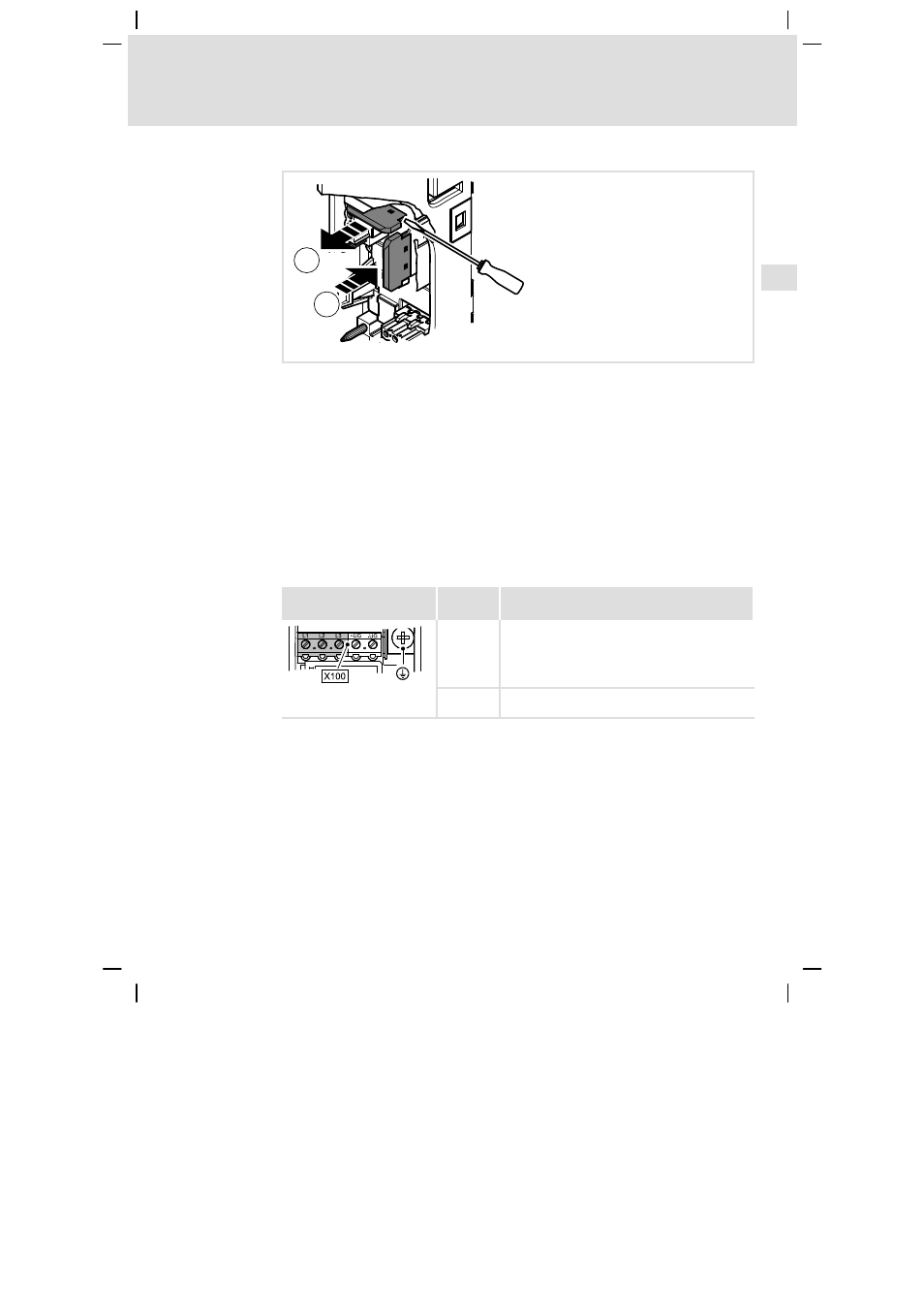

Fig.4−3 Transponer tapa de aislamiento IT
Para separar la unión interna entre filtros y tierra de protección, proceda de la
siguiente manera:
1. Retirar tapa de aislamiento IT de la posición de colocación
 en la base de
montaje.
– Para ello utilice un destornillador, levantando la tapa por el lado
derecho o izquierdo.
– También es posible retirar la tapa de aislamiento con una pinza
adecuada.
2. Colocar la tapa de aislamiento IT sobre la lengüeta de puesta a tierra ‚,
hasta que encaje.
Red
Borne X100
(lado izquierdo) Marcación Descripción
L1
L2
L3 Conexión de las fases de red L1, L2, L3
SSP940X100 + Conexión para el conductor protector del lado red
con terminal de cable anular M5
